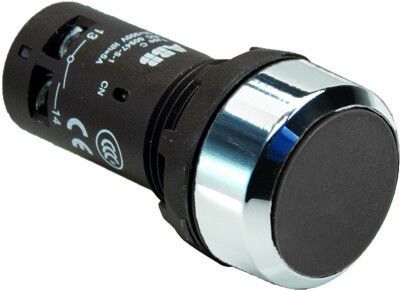

Кнопка CP1-30B-11 черная без фиксации 1НО+1HЗ | 1SFA619100R3076 ABB

Кнопка ABB CP1-30B-11 черная без фиксации 1НО+1HЗ предназначена для ручного управления технологическим оборудованием в условиях повышенной запыленности и влажности. Благодаря высокой степени защиты IP67/IP69K и широкому диапазону температур, она надежно работает на промышленных объектах, где важна долговечность и отказоустойчивость.

Назначение и область применения

Кнопка ABB CP1-30B-11 используется для включения и выключения оборудования через коммутацию одного нормально открытого (НО) и одного нормально замкнутого (HЗ) контакта. Она не имеет фиксации - после нажатия возвращается в исходное положение под действием пружины. Подходит для управления станками, конвейерами, насосными установками, системами автоматизации, где требуется кратковременное воздействие.

Технические характеристики

• Тип фиксации: без фиксации (возвратная)
• Тип кнопки: плоская, с цилиндрическим толкателем
• Диаметр отверстия для монтажа: 22 мм
• Номинальный ток: 1 А
• Напряжение питания: 220 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1 НО + 1 HЗ
• Тип подключения: винтовые зажимы
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду) и IP69K (защита от мощных струй воды и паровой мойки)
• Диапазон рабочих температур: от -25 C до +70 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Цвет корпуса: черный; цвет переднего кольца: хром
• Конструкция линзы: круглая
• Способ монтажа: на лицевую панель
• Нормативный документ: МЭК 60947-3

Совместимость и монтаж

Кнопка ABB CP1-30B-11 монтируется в панели с отверстием диаметром 22 мм. Переднее хромированное кольцо обеспечивает герметичную посадку и эстетичный вид. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются моментом 0,5–0,7 Нм. Кабель с жилами до 2,5 мм2 совместим. Установка допускается в вертикальном и горизонтальном положении. Герметизация достигается за счет уплотнительного кольца внутри корпуса - дополнительные прокладки не требуются.

Безопасность и стандарты

Изделие соответствует международному стандарту МЭК 60947-3, который регламентирует требования к коммутационным устройствам для управления. Высокий класс защиты IP67/IP69K позволяет использовать кнопку в средах с брызгами, струйной мойкой, пылевыми выбросами. Конструкция выполнена из прочного термостойкого пластика и металлических компонентов, устойчивых к механическим нагрузкам и химическому воздействию.

Преимущества

• Высокая степень защиты IP67/IP69K - подходит для агрессивных условий: пищевой промышленности, автосервисов, химических производств
• Поддержка AC/DC - гибкость в подключении к различным типам цепей
• Наличие двух типов контактов (НО + HЗ) - возможность реализовать базовые схемы управления без внешних реле
• Герметичная конструкция с передним кольцом - снижает риск попадания влаги и пыли внутрь
• Широкий температурный диапазон - работоспособна в неотапливаемых помещениях и на улице

Ограничения применения

• Номинальный ток 1 А - не подходит для управления двигателями, нагревателями или другими нагрузками выше этого значения
• Отсутствие встроенной индикации - не является светосигнальной кнопкой, хотя относится к категории “светосигнальная аппаратура” по каталогу
• Не рассчитана на частое многократное нажатие более 1000 раз в час - длительная интенсивная эксплуатация может снизить срок службы механизма
• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Стартовая кнопка на станке ЧПУ - одновременно замыкает цепь включения и размыкает цепь остановки
• Кнопка экстренной остановки на конвейере - сигнал подается при нажатии, система возвращает состояние при отпускании
• Управление клапаном в системе мойки автомобилей - устойчива к воде и моющим средствам благодаря IP69K
• Пульт управления в холодильной камере - работает при температуре ниже 0 C

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки ABB CP1-30B-11 выступает на 15 мм, убедитесь, что есть свободное место сзади
• Используйте кабель с медными жилами и качественную изоляцию - при напряжении 220 В важно соблюдать безопасность
• Не используйте силовое воздействие при нажатии - кнопка не предназначена для ударных нагрузок
• При необходимости замены - совместима с аналогами других производителей, имеющими тот же диаметр 22 мм и контактную схему 1НО+1HЗ
• Для обслуживания достаточно открутить два винта крепления - доступ к контактам простой, без демонтажа всей панели
