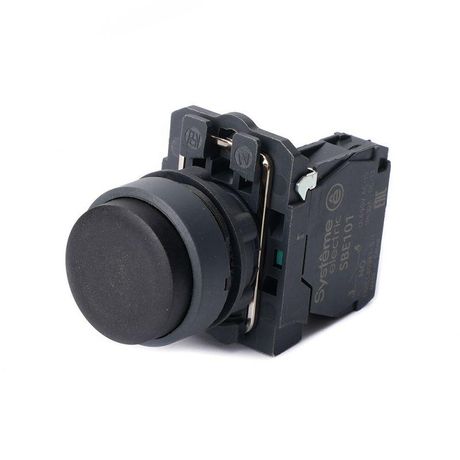

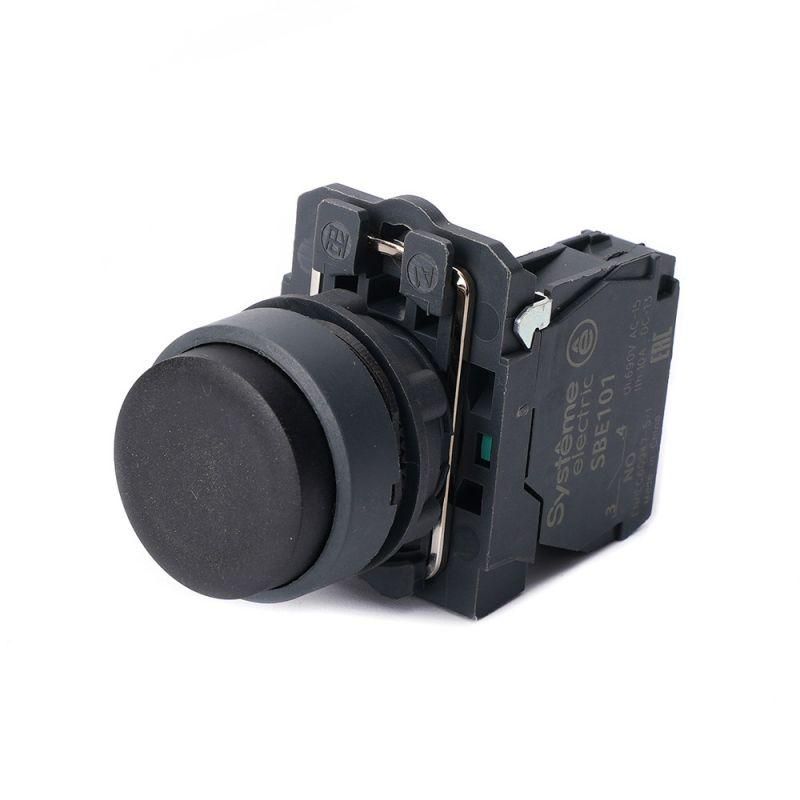

Кнопка модульная SB5 в сборе 22мм выступающая с возвратом пластик 1НО черн. SE SB5AL21 APC

Кнопка в сборе модульная 22мм выступающая черная с возвратом пластик 1НО SE от бренда Systeme Electric (артикул sb5al21) - это надёжный коммутирующий элемент для управления оборудованием на промышленных объектах. Её компактная выступающая форма и высокая степень защиты делают её подходящей для установки в условиях запылённости и повышенной влажности.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями: включения, остановки или сброса оборудования. Подходит для использования в системах автоматизации, на станках, конвейерах, щитах управления и других местах, где требуется частый доступ к управлению. Благодаря защите IP65 и прочному пластиковому корпусу, кнопка SE sb5al21 применяется в помещениях с высокой запылённостью, на открытых площадках, в пищевой, химической и металлургической промышленности.

Технические характеристики

• Тип механизма: самовозврат - после нажатия возвращается в исходное положение без внешнего воздействия
• Контакты: 1 нормально открытый (1НО) - замыкает цепь только во время нажатия
• Напряжение: до 380 В переменного тока
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Конструкция: высокий толкатель - обеспечивает удобное нажатие даже при использовании перчаток
• Тип толкателя: цилиндрический выступающий - легко различим визуально и тактильно
• Переднее кольцо: да, из пластика - защищает края отверстия и улучшает эргономику
• Степень защиты: IP65 - полностью герметична от пыли, защищена от струй воды с любого направления
• Способ подключения: винтовые зажимы - совместима с проводами до 2,5 мм2
• Форма линзы: круглая - классический дизайн для промышленных панелей
• Цвет: чёрный - снижает блики, хорошо сочетается с большинством панелей

Совместимость и монтаж

Кнопка SE sb5al21 монтируется на лицевую панель через отверстие диаметром 22,5 мм. Для установки потребуется стандартный крепёжный механизм - фиксация осуществляется с помощью гайки с внутренней стороны панели. Передние кольца из пластика обеспечивают плотную посадку и предотвращают люфт. Совместима со всеми типами панелей: металлические, композитные, пластиковые. Не требует специальных инструментов - достаточно отвёртки для подключения проводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP65 гарантирует работу в сложных средах без риска повреждения от пыли и водяных струй. Напряжение 380 В позволяет использовать кнопку в трёхфазных сетях, распространённых на заводах и производственных линиях. Материалы корпуса и контактной группы не поддерживают горение и соответствуют нормам UL/IEC для контрольных устройств.

Преимущества

• Устойчивость к загрязнениям благодаря IP65 - меньше обслуживания и ремонта
• Простая и быстрая замена - модульная конструкция позволяет менять кнопку без демонтажа всей панели
• Чёткая механическая обратная связь - пользователь чувствует момент срабатывания
• Пластиковое переднее кольцо снижает риск порезов и царапин при работе рядом с острыми краями панели
• Подходит для длительной эксплуатации в условиях постоянных нагрузок - рассчитана на десятки тысяч циклов нажатий

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP65 не равен IP67
• Работает только при напряжении до 380 В; для более высоких значений требуется другая модель
• Не имеет световой индикации - нельзя использовать там, где нужен визуальный сигнал состояния
• Пластиковое переднее кольцо менее устойчиво к механическим ударам, чем металлическое - не рекомендовано для экстремально жестких условий
• Не поддерживает импульсный режим - только самовозврат, без фиксации

Примеры использования

• Стартовая кнопка на станке ЧПУ - активирует движение при нажатии и останавливает при отпускании
• Аварийная остановка на конвейере - используется как аварийный выключатель с немедленным возвратом
• Управление насосом в водопроводном узле - установлено на стенде в помещении с повышенной влажностью
• Пульт управления вентиляционной системой в торговом центре - встроен в панель с другими кнопками SE

Практические советы

• При монтаже проверьте диаметр отверстия - он должен точно соответствовать 22,5 мм. Отклонение больше +-0,3 мм вызывает люфт или трудности с фиксацией
• Затягивайте крепёжную гайку руками - переусердствовать не стоит, чтобы не растреснуть пластиковое кольцо
• Для многократного использования в опасных зонах используйте кнопку вместе с защитными кожухами или экранами
• При подключении проводов соблюдайте цветовую маркировку - хотя контакты не имеют полярности, это важно для согласованности системы
• Не используйте эту кнопку вместо ключевого выключателя - она не предназначена для долговременного удержания в рабочем состоянии
