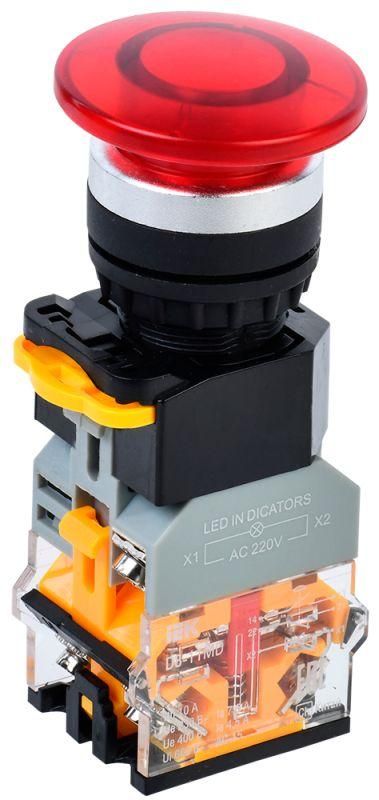

Кнопка "Грибок" D8-11MD d22мм 1НО+1НЗ с подсветкой красн. KARAT IEK BBG30-11MD-3-12-K04

Кнопка нажимная D8-11MD "Грибок" от IEK - устройство для ручного управления электрическими цепями с подсветкой и двумя типами контактов. Артикул bbg30-11md-3-12-k04 подходит для установки в распределительных щитах, на пультах управления и оборудовании, где требуется надёжный аварийный останов или запуск.

Назначение и область применения

Кнопка нажимная D8-11MD "Грибок" используется для ручного управления магнитными пускателями, реле и другими элементами автоматики в цепях переменного тока до 660 В и постоянного тока до 400 В. Красный "грибок" применяется в качестве аварийной остановки - его легко найти и нажать даже в экстренной ситуации. Подсветка позволяет определить состояние устройства в темноте или слабо освещённом помещении. Устройство подходит для станков, конвейеров, насосных систем, промышленных пультов и шкафов управления.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подсветки: светодиод (LED), питание 230 В AC/DC
• Цвет кнопки: красный
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение
• Подключение: винтовые зажимы
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Срок службы: 10 лет
• Способ монтажа: встраиваемый - фиксируется в панели через отверстие 22 мм

Совместимость и монтаж

Кнопка нажимная D8-11MD "Грибок" совместима с любыми стандартными панелями толщиной до 8 мм. Для установки необходимо просверлить отверстие диаметром 22 мм. После вставки кнопки фиксируется гайкой с тыльной стороны. Монтаж выполняется при отключённом питании. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Контактный модуль можно отсоединить от головки - это упрощает замену без демонтажа всей кнопки.

Безопасность и стандарты

Устройство соответствует требованиям к управлению электрооборудованием согласно ГОСТ Р 50030.5.1. Степень защиты IP40 обеспечивает безопасную работу внутри закрытых щитов, но не допускает использование во влажных средах или на открытом воздухе. Красный цвет кнопки соответствует стандарту безопасности для аварийных остановов - EN 60204-1.

Преимущества

• Два типа контактов (НЗ и НО) в одном корпусе - экономят место в щите и упрощают схему управления
• Светодиодная подсветка яркая, энергоэффективная, работает от 230 В - не требует внешнего блока питания
• Конструкция с быстросъёмной головкой позволяет менять цвет или ремонтировать контактный узел без полного демонтажа
• Высокая механическая долговечность - срок службы 10 лет при регулярном использовании

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, брызг или пыли - IP40 недостаточен для открытых площадок или цехов с технологической пылью
• Подсветка рассчитана на 230 В - нельзя использовать с низковольтными системами (например, 24 В)
• Не имеет функции фиксации - кнопка всегда возвращается в исходное положение; для аварийной блокировки нужна другая модель
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты

Примеры использования

• Аварийная остановка станка - красный "грибок" с НЗ-контактом размыкает цепь питания при нажатии
• Пуск конвейера - НО-контакт замыкает цепь пускателя при нажатии, затем кнопка возвращается в исходное положение
• Пульт управления в сборочном цехе - сочетание подсветки и цвета делает кнопку заметной даже при плохом освещении
• Щит автоматики на объекте - два контакта позволяют реализовать схему "пуск-стоп" одной кнопкой

Практические советы

• Перед монтажом проверьте глубину панели - она должна позволять плотно затянуть фиксирующую гайку
• При подключении используйте кабель с жилами, зачищенными на 8–10 мм - слишком длинные жилы могут вызвать замыкание
• Если в вашей системе используется 24 В, подсветка не будет работать - выбирайте аналог без подсветки или добавьте отдельный индикатор
• Для удобства обслуживания рекомендуется оставить доступ к задней части кнопки - контактный модуль можно заменить без вырезания новой дыры в панели
• Кнопка D8-11MD "Грибок" от IEK совместима с другими изделиями серии D8 - можно комбинировать с сигнальными лампами и другими кнопками одного форм-фактора
