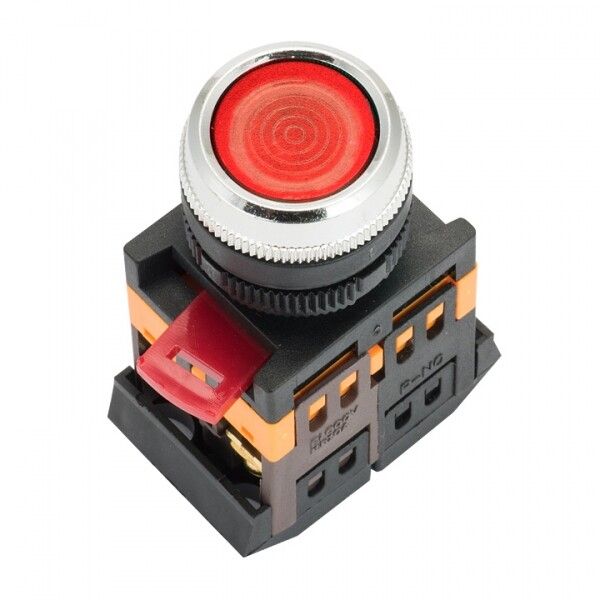

Кнопка ABLFS-22 с подсветкой красный NO+NC 230В EKF PROxima | ablfs-22-r

Кнопка EKF ABLFS-22 с подсветкой красный NO+NC 230В - компактное устройство управления с индикацией состояния, предназначенное для ручного включения и выключения оборудования в системах автоматизации. Подходит для установки на панели станков, щитов управления и других объектов промышленной автоматики.

Назначение и область применения

Кнопка EKF ABLFS-22 используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Красная подсветка сигнализирует активное состояние цепи - например, когда оборудование работает или включён режим аварии. Устройство подходит для установки в кнопочные посты, распределительные щиты, системы АВР и пункты управления электроприводами.

Технические характеристики

• Напряжение питания: 230 В переменного тока (частота 50/60 Гц)
• Номинальный ток: 7,5 А - допустимая нагрузка для коммутируемых цепей
• Контакты: один нормально открытый (NO) и один нормально закрытый (NC) - позволяют одновременно управлять двумя цепями
• Подсветка: да, красная светодиодная лампа, встроена в корпус
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды и пыли
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Габариты: 22×5×5 мм - компактный форм-фактор для плотной компоновки
• Конструкция линзы: круглая, с хромированным пластиковым передним кольцом
• Тип толкателя: цилиндрический, плоский - удобен для нажатия пальцем
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка EKF ABLFS-22 монтируется на лицевую панель через отверстие диаметром 22 мм. Переднее хромированное кольцо обеспечивает герметичную посадку и эстетичный вид. Для установки требуется только отвертка - провода подключаются к винтовым клеммам. Совместима с любыми панелями толщиной до 5 мм. Не требует специальных крепёжных элементов - фиксируется за счёт уплотнительного кольца внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) - международному стандарту для аппаратов управления. Обеспечивает безопасную коммутацию токов до 7,5 А в сетях 230 В. Соответствует нормам безопасности ГОСТ 12.2.007.13-2000, регламентирующим электробезопасность электрооборудования. IP40 не гарантирует защиту от брызг и пыли - не используйте в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Два типа контактов (NO+NC) в одном корпусе - позволяет управлять двумя цепями без установки двух отдельных кнопок
• Яркая красная подсветка повышает заметность в условиях плохого освещения
• Пластиковое хромированное кольцо устойчиво к механическому износу и легко моется
• Высокая долговечность: гарантированный срок службы 7 лет при соблюдении условий эксплуатации
• Простая замена: совместима с аналогами других производителей по габаритам и типу подключения

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 недостаточна
• Не имеет фиксации - нельзя использовать как кнопку “вкл./выкл.” с сохранением состояния (например, для включения двигателя на длительное время); нужна кнопка с фиксацией
• Работает только с переменным током 230 В - не подходит для цепей постоянного тока или высоких напряжений (>230 В)
• Не рекомендуется для установки вне помещений или в местах с возможностью попадания жидкости

Примеры использования

• Кнопка остановки на станке с ЧПУ - красная подсветка показывает, что машина находится в аварийном состоянии
• Пусковая кнопка на конвейере - NO контакт включает двигатель, NC размыкает цепь сигнализации
• Щит управления насосной станцией - кнопка включения с индикацией работы
• Пульт управления в цехе - компактная установка в ограниченном пространстве

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка будет болтаться
• При подключении проводов затягивайте винты равномерно - перегрузка может повредить клеммы
• Не используйте кнопку в качестве главного рубильника - она не рассчитана на частые отключения больших токов
• Для защиты от внешних воздействий (пыль, влага) устанавливайте её в закрытом корпусе или под защитным кожухом
• При замене старой кнопки - убедитесь, что новый экземпляр EKF ABLFS-22 имеет те же контакты (NO+NC) и напряжение 230 В
