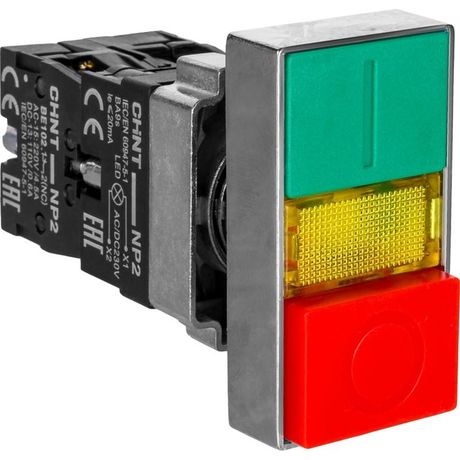

Двойная кнопка NP2-BW8465 белый корпус, 1НО+1НЗ, AC/DC230В (LED), IP40 (R) | 574789 CHINT

Кнопка двойная 1НО+1НЗ AC/DC230В (LED) IP40 от CHINT (артикул 574789) - это компактное устройство управления с двумя независимыми контактами и подсветкой, предназначенное для ручного управления оборудованием в условиях сухих помещений. Подходит для установки в панели управления станков, автоматических линий и систем контроля.

Назначение и область применения

Кнопка двойная 1НО+1НЗ AC/DC230В (LED) IP40 используется для ручного включения и выключения электрических цепей. Каждый из двух постов работает независимо: красный пост - нормально открытый контакт (НО), зелёный - нормально замкнутый (НЗ). Это позволяет управлять двумя различными функциями одним устройством - например, запуск и остановка машины, включение нагрева и отключение вентилятора. Устройство подходит для установки в щитах, пультах управления, на станках и конвейерах. Не предназначено для работы во влажных, пыльных или наружных условиях из-за ограниченной степени защиты IP40.

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Монтажное отверстие: диаметр 22 мм
• Подсветка: светодиодная, цвета красный и зелёный соответственно постам
• Форма линзы: овальная
• Цвет корпуса: хромированное переднее кольцо, цвет кнопок - красный и зелёный
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после нажатия
• Количество постов: 2
• Выходы: для скрытого подключения проводов

Совместимость и монтаж

Кнопка двойная 1НО+1НЗ AC/DC230В (LED) IP40 монтируется в панель через круглое отверстие диаметром 22 мм. Для установки требуется стандартный крепёж сзади - болт или гайка, которые затягиваются за пределами панели. Передний хромированный обод обеспечивает плотную посадку и герметизацию от попадания крупных частиц. Монтаж возможен в любых металлических или пластиковых панелях толщиной до 5–6 мм. Обратите внимание: выводы не имеют клемм - провода необходимо подключать методом обжима или пайки к штыревым контактам внутри устройства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса I и рассчитано на работу в сетях до 230 В. Конструкция исключает случайный доступ к токоведущим частям при установленной кнопке. Отсутствие возможности демонтажа спереди (благодаря стопорной металлической детали) снижает риск неквалифицированного вмешательства. Однако степень защиты IP40 не допускает использование в средах с брызгами воды, паром или высокой запылённостью.

Преимущества

• Два независимых контакта позволяют выполнять сложные логические операции без внешних реле
• Светодиодная подсветка даёт визуальную индикацию состояния каждого поста - удобно при работе в плохо освещённых местах
• Двойные контакты обеспечивают надёжную коммутацию и функцию самоочищения - снижают вероятность пригорания
• Корпус изготовлен из алюминиево-цинкового сплава - прочный, антикоррозийный, с качественной поверхностью
• Скрытые выводы повышают безопасность и эстетику сборки

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, на улице или в технологических зонах с брызгами жидкости - IP40 не защищает от воды
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Отсутствует механическая фиксация - кнопка не остаётся в нажатом состоянии; для импульсного режима требуются внешние контроллеры
• Не совместима с лампами типа BA9s - указанная возможность в описании производителя относится к другой серии, здесь используется только LED-подсветка

Примеры использования

• Управление станком: красная кнопка - «Старт» (замыкает цепь питания двигателя), зелёная - «Стоп» (размыкает ту же цепь через НЗ-контакт
• Автоматическая линия: одна кнопка включает подачу материала, вторая - активирует охлаждение
• Щит управления: сигнализация состояния системы - зелёный свет = готово, красный = авария

Практические советы

• Перед монтажом проверьте толщину панели - она должна позволять плотно закрепить кнопку с задней стороны
• При подключении используйте провода сечением не менее 0,75 мм2 - для надёжного соединения с маленькими штыревыми контактами
• Не используйте кнопку в качестве главного выключателя - она не предназначена для отключения нагрузки более 10 А
• При необходимости замены подсветки - обращайтесь к производителю: светодиоды встроены и не меняются пользователем
• Для долговечности избегайте воздействия масла, растворителей и агрессивных чистящих средств на хромированное кольцо
