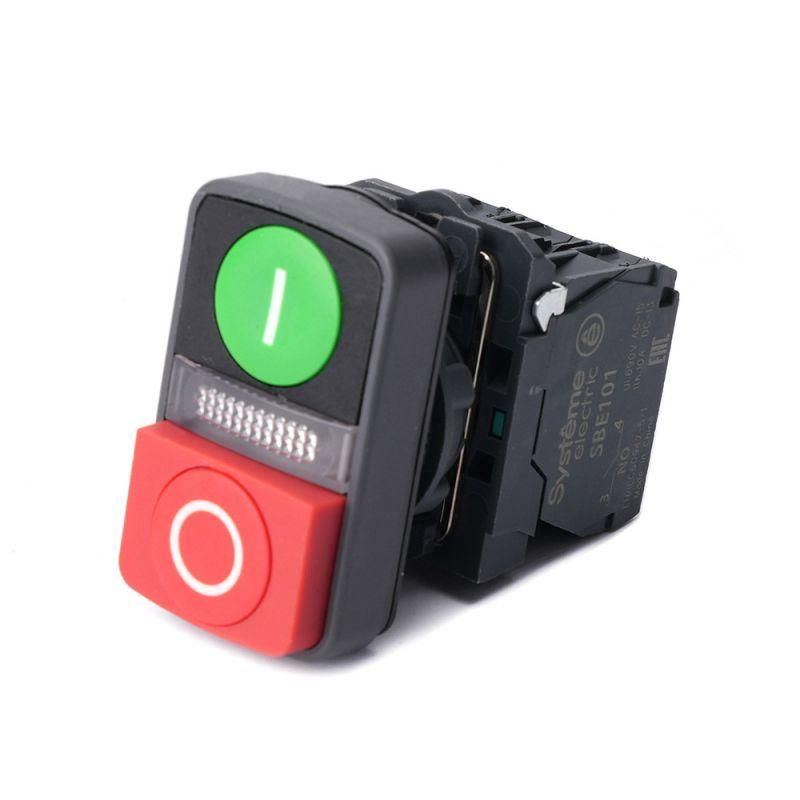

Кнопка двойная SB5 в сборе модуль 22мм зел."I"+сигнал. лампа+красн. выступ."О" пластик 230В AC 1НО+1НЗ SE SB5AW73731M5 APC

Кнопка двойная SB5 в сборе модуль 22мм зел."I"+сигнал. лампа+красн. выступ."О" пластик 230В AC 1НО+1НЗ SE - компактное устройство управления с индикацией, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw73731m5 обеспечивают совместимость со стандартными решениями промышленного автоматизации.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс. Одновременно она подает световую сигнал - зелёная кнопка «I» означает «включено», красная выступающая «О» - «остановка». Интегрированная LED-лампа работает от сети 230 В, что исключает необходимость внешнего источника питания. Подходит для установки в щитах управления, на станках, конвейерах, системах вентиляции и других устройствах, где требуется наглядная индикация состояния.

Технические характеристики

• Количество управляющих элементов: 2 - одна кнопка «I» (зелёная), одна кнопка «О» (красная)
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Напряжение питания лампы: 230 В переменного или постоянного тока
• Тип лампы: LED - энергоэффективная, долговечная, не требует замены
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Фиксация: без фиксации - кнопка легко снимается, но не имеет механической блокировки в нажатом состоянии
• Способ подключения: винтовые клеммы - надёжное соединение проводов
• Конструкция линзы: прямоугольная - обеспечивает равномерную рассеянную подсветку
• Высота конструкции: высокая - удобна для операторского доступа и визуального контроля

Совместимость и монтаж

Устройство предназначено для монтажа на лицевых панелях через круглое отверстие диаметром 22,5 мм. Переднее кольцо из пластика плотно прилегает к поверхности, предотвращая попадание пыли и влаги внутрь. Для установки достаточно просверлить отверстие нужного размера, вставить кнопку до упора и закрутить гайку сзади. Совместима с панелями толщиной до 8 мм. Не требует специальных инструментов - подключение выполняется обычным отверткой. Артикул sb5aw73731m5 соответствует сериям Systeme Electric, поэтому может заменить аналогичные модели других производителей с тем же форм-фактором.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в условиях повышенной влажности, пыли и мытья. Работает при напряжении 230 В - допустимо подключение к бытовой и промышленной сети. Отсутствие фиксации означает, что кнопка не блокируется в положении «нажата» - это снижает риск случайного длительного включения. LED-лампа не нагревается, безопасна при касании даже во время работы.

Преимущества

• Объединённая функция управления и индикации - экономит место на панели
• LED-подсветка - низкий расход энергии, срок службы более 50 000 часов
• Пластиковый корпус - легче металлических аналогов, не корродирует
• Чёткая цветовая кодировка: зелёный = вкл, красный = стоп - минимизирует ошибки оператора
• Винтовое подключение - надёжно при вибрациях и частых циклах включения

Ограничения применения

• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Рабочее напряжение 230 В - нельзя использовать в низковольтных цепях (например, 24 В)
• Отсутствие фиксации - не подходит для режимов «удержание» (например, аварийная остановка с блокировкой)
• Пластиковый корпус менее устойчив к жесткому механическому воздействию - не рекомендован для экстремальных условий (высокая ударная нагрузка, агрессивные химикаты)

Примеры использования

• Пульт управления станком: зелёная кнопка - запуск, красная - аварийная остановка
• Щит управления конвейером: индикация активного режима и возможность немедленного отключения
• Система освещения помещения: кнопка включения с подсветкой для ночного обслуживания
• Шкаф HVAC: управление вентилятором с визуальным подтверждением состояния

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует точного сверления; меньшее отверстие не позволит установить кнопку, большее - вызовет люфт
• Подключайте провода к винтовым клеммам плотно, но без перетяжки - повредите контакт
• Если планируете использование в местах с частым мытьём - регулярно проверяйте герметичность переднего кольца
• Для длинных кабелей используйте экран или витую пару - чтобы избежать помех от импульсов в цепи управления
• Артикул sb5aw73731m5 можно заказывать как запасную часть - он совместим с другими изделиями серии SB5 от Systeme Electric
