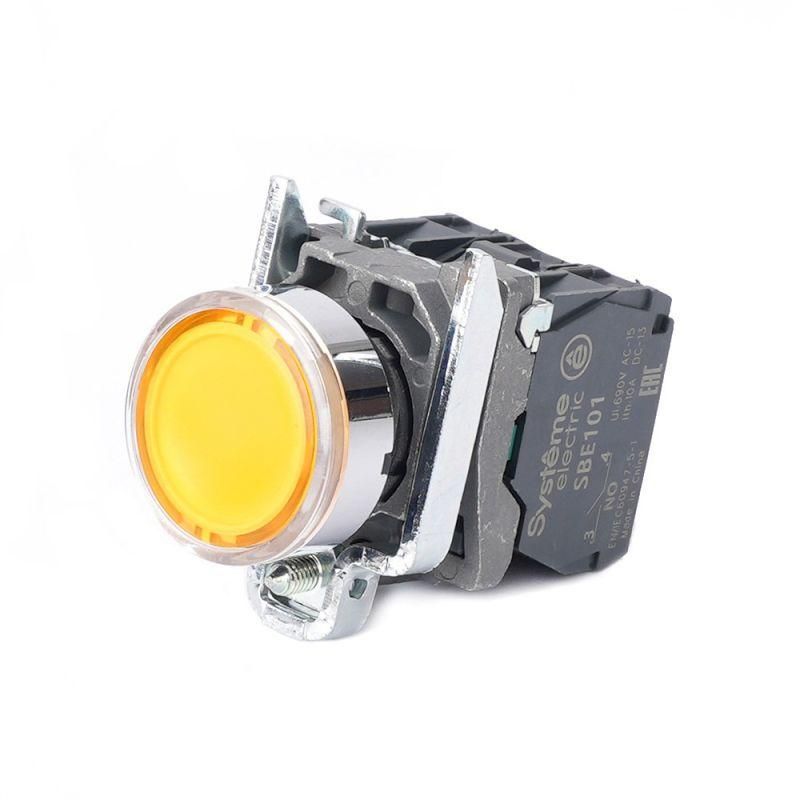

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 230-240ВAC 1НО+1НЗ желт. SE SB4BW35M5 APC

Кнопка с подсветкой в сборе модуль 22мм желтая металл 230-240В AC 1НО+1НЗ от бренда Systeme Electric (арт. sb4bw35m5) - это готовое устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Подходит для операторского контроля и сигналов в условиях повышенной запылённости и влаги.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Благодаря подсветке она легко заметна даже при слабом освещении. Применяется в промышленном оборудовании, станках, конвейерах, щитах управления, системах автоматизации и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания: 240 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Подсветка: LED, белый свет
• Монтажный диаметр: 22,5 мм
• Тип механизма: самовозврат (не фиксируется в нажатом положении)
• Степень защиты: IP65 - полностью защищена от пыли и стойка к струям воды из любого направления
• Конструкция: плоская кнопка с цилиндрическим толкателем и круглой линзой
• Цвет кнопки: оранжевый; цвет переднего кольца: хром
• Способ подключения: винтовые зажимы
• Способ монтажа: через лицевую панель

Совместимость и монтаж

Кнопка sb4bw35m5 совместима со стандартными отверстиями диаметром 22–23 мм. Для установки требуется просверлить отверстие точно по размеру - 22,5 мм. Монтаж выполняется с тыльной стороны панели: после вставки кнопки фиксируется гайкой. Передний хромированный обод обеспечивает герметичную посадку и эстетичный вид. Подключение проводов - к винтовым клеммам, доступным после снятия задней крышки. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его безопасным для использования во влажных, пыльных и агрессивных средах. Конструкция выполнена из прочного металла, устойчивого к механическим воздействиям. Работает при температуре окружающей среды от -25C до +55C. Соответствует международным стандартам безопасности для промышленного оборудования.

Преимущества

• Готовая сборка - не требует самостоятельной комплектации лампы и контактов
• LED-подсветка энергоэффективна, долговечна и не нагревается
• Высокая степень защиты IP65 позволяет использовать в суровых условиях
• Чёткая тактильная реакция при нажатии - удобна при работе в перчатках
• Хромированное кольцо снижает риск коррозии и улучшает внешний вид

Ограничения применения

• Не предназначена для частого длительного нажатия - механизм самовозврата не рассчитан на фиксацию
• Рабочее напряжение только 240 В - нельзя использовать с другими уровнями напряжения без преобразования
• Не имеет встроенных переключающих контактов - функционал ограничен одним НО и одним НЗ
• Не рекомендовано использование в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при погружении

Примеры использования

• Управление запуском станка на производственной линии
• Аварийная остановка конвейера в пищевой промышленности
• Сигнализация активного режима в распределительном шкафе
• Кнопка сброса системы вентиляции в жилом комплексе
• Управление насосом в канализационной станции

Практические советы

• Перед монтажом проверьте точность сверления отверстия - допуск +-0,5 мм важен для плотной посадки
• Используйте кабели с сечением до 2,5 мм2 - подходят под винтовые зажимы
• При подключении соблюдайте полярность только при использовании постоянного тока - для переменного тока не важно
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить резьбу или пластиковую основу лампы
• Для обслуживания отсоедините питание - хотя кнопка защищена, работа под напряжением опасна
• Если нужна другая цветовая индикация - выбирайте аналогичные модели серии SB4 с другими цветами линзы
