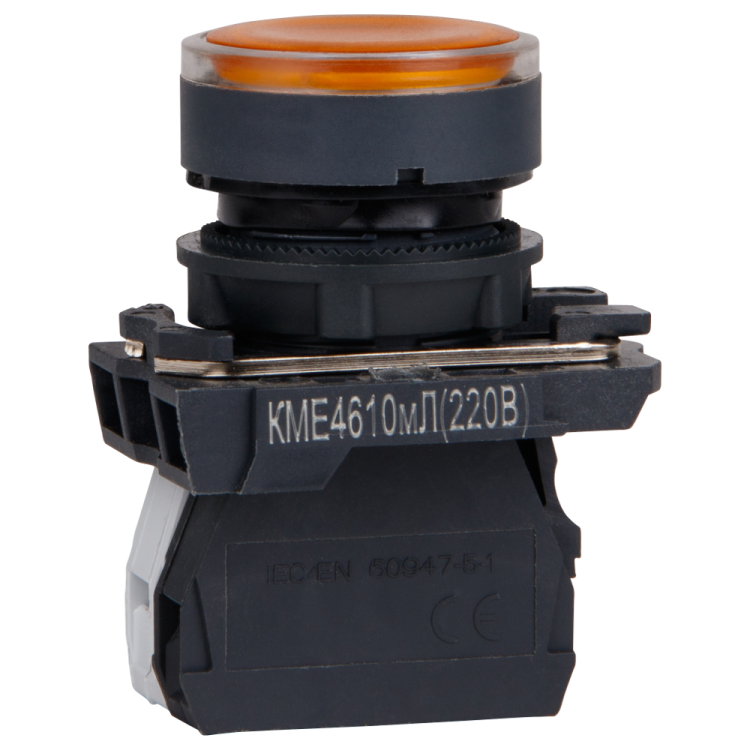

Кнопка КМЕ4610мЛ-220В-жёлтый-1но+0нз-цилиндр-индикатор-IP65 | 248253 КЭАЗ

Кнопка управления КЭАЗ 248253 - устройство для ручного управления оборудованием с индикацией состояния, рассчитанная на работу в сетях переменного тока до 660 В. Подходит для установки на панели станков, автоматических линий и распределительных щитов в условиях повышенной запыленности и влажности.

Назначение и область применения

Кнопка управления КЭАЗ 248253 предназначена для подачи управляющих сигналов в цепи контроля и автоматизации. Единственный нормально открытый контакт замыкается при нажатии и размыкается при отпускании - идеально для старта оборудования, сброса аварийных ситуаций или активации временных функций. Индикатор позволяет визуально определить, когда кнопка активна. Применяется в промышленных системах: на конвейерах, насосных станциях, компрессорах, вентиляционных установках.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (AC)
• Номинальный ток: 10 А
• Частота: 50 / 60 Гц
• Количество контактов: 1 нормально-открытый (НО), 0 нормально-закрытых (НЗ)
• Тип контактов: одиночный переключающий механизм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ3 - работает при температурах от -25 C до +40 C
• Диаметр отверстия для монтажа: 23 мм
• Тип толкателя: цилиндрический, плоская головка
• Подключение: винтовые зажимы
• Индикация: встроенная лампа, круглая линза
• Фиксация: без фиксации - возвращается в исходное положение после отпускания
• Цвет корпуса: жёлтый; цвет переднего кольца: чёрный
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка управления КЭАЗ 248253 монтируется на лицевую панель через отверстие диаметром 23 мм. Переднее черное кольцо обеспечивает плотную посадку и эстетичный вид. Для подключения используются винтовые зажимы - подходят провода сечением до 2,5 мм2. Совместима с любыми панелями толщиной до 6 мм. Не требует специальных инструментов - достаточно отвертки и сверла нужного диаметра. Установка возможна в шкафах, стендах, наружных корпусах с соответствующей степенью защиты.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту на низковoltage коммутационные аппараты. Конструкция обеспечивает безопасную работу при напряжении до 660 В и токе до 10 А. Защита IP65 предотвращает попадание пыли и брызг воды, что снижает риск короткого замыкания и выхода из строя в агрессивных средах. Климатическое исполнение УХЛ3 гарантирует надежную работу в помещениях с колебаниями температуры и влажностью, характерными для промышленных объектов в России и странах СНГ.

Преимущества

• Высокая степень защиты IP65 - подходит для сырых, пыльных и уличных условий
• Яркая желтая окраска и индикатор повышают заметность в операторских зонах
• Простая механическая конструкция без фиксации - минимум отказов и долгий срок службы
• Винтовое подключение - удобно для многожильных и одножильных проводов
• Совместима с большинством стандартных панелей благодаря универсальному диаметру 23 мм

Ограничения применения

• Не предназначен для постоянного включенного состояния - только импульсное управление
• Рабочая температура ограничена: ниже -25 C и выше +40 C - эксплуатация невозможна
• Нет нормально-закрытого контакта - нельзя использовать для остановки по принципу “нормально замкнут”
• Не имеет внутренней защиты от перегрузок - требуется внешняя защита (автомат, тепловое реле)
• Индикатор питается от сети управления - не работает при отключенном напряжении

Примеры использования

• Старт станка ЧПУ - нажатие кнопки запускает цикл, отпускание не останавливает процесс
• Аварийный сброс системы - срабатывает при нажатии, возвращает систему в режим готовности
• Включение вентилятора в цеху - используется как временное включение при необходимости
• Контрольный пункт на конвейере - сигнализирует о наличии оператора рядом

Практические советы

• Перед монтажом проверьте глубину панели - она должна позволять свободно разместить корпус кнопки без давления на заднюю часть
• При подключении используйте кабель с медными жилами и зачищайте концы на 8–10 мм - недостаточно зачистки вызывает плохой контакт
• Не затягивайте винты слишком сильно - можно повредить пластиковую оболочку зажима
• Если кнопка будет использована вне помещений, дополнительно герметизируйте вход кабеля
• При замене аналога - учтите, что диаметр 23 мм отличается от более распространённых 22 мм или 30 мм - возможно потребуется доработка отверстия
• Желтый цвет выбран для высокой видимости - не закрывайте её другими элементами панели
