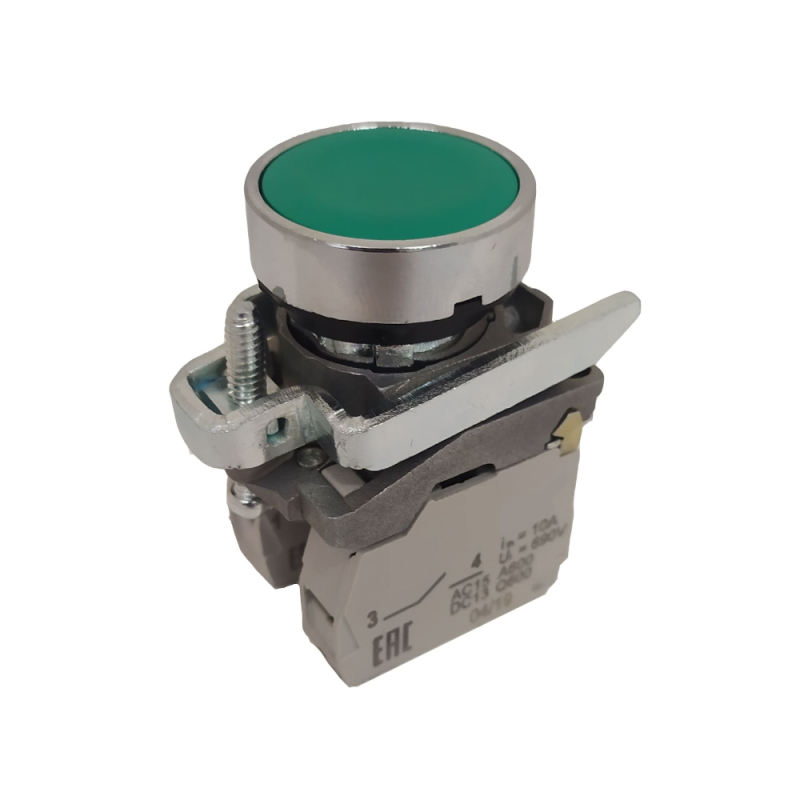

Кнопка КМЕ4511мС зеленый 1 нормально открытый + 1 нормально закрытый цилиндр IP54 - это компактная управляющая кнопка с двумя контактными группами, предназначенная для ручного управления оборудованием в условиях пыли и влаги. Бренд КЭАЗ обеспечивает надежность, а артикул 354450 позволяет точно идентифицировать модель при замене.

Назначение и область применения

Кнопка КМЕ4511мС зеленый 1 нормально открытый + 1 нормально закрытый цилиндр IP54 используется для ручного запуска, остановки или изменения режима работы оборудования. Подходит для установки на пультах управления, щитах и корпусах машин, где требуется одновременная коммутация двух цепей - одна замыкается при нажатии, другая размыкается. Часто применяется в системах автоматизации, на конвейерах, насосных станциях, станках с ЧПУ и других промышленных устройствах.

Технические характеристики

• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ);
• Тип механизма: с самовозвратом - после нажатия кнопка возвращается в исходное положение под действием пружины;
• Тип подключения: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2;
• Диаметр отверстия для монтажа: 22,3 мм - совместима с типовыми отверстиями в панелях под кнопки стандарта МЭК;
• Форма кнопки: плоская - снижает риск случайного срабатывания;
• Цвет кнопки: зеленый - соответствует стандартной цветовой сигнализации “пуск”/“работа”;
• Цвет переднего кольца: черный - контрастный фон для лучшей видимости;
• Количество постов: один - управление одним устройством;
• Тип напряжения: переменный ток (AC) - предназначена для сетей 50–60 Гц;
• Переключающие контакты: отсутствуют - только НО и НЗ, без механической фиксации положений.

Совместимость и монтаж

Кнопка КМЕ4511мС зеленый 1 нормально открытый + 1 нормально закрытый цилиндр IP54 монтируется в панель через круглое отверстие диаметром 22,3 мм. Уплотнительное кольцо и фиксирующая гайка обеспечивают плотную посадку и сохранение степени защиты IP54. Для подключения используйте провода с жилой из меди, сечением до 2,5 мм2. Зажимы рассчитаны на моментальное затягивание отверткой - не требуют специальных инструментов. Перед установкой проверьте глубину корпуса - он выступает за пределы панели, поэтому необходимо предусмотреть свободное пространство сзади.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для аппаратов управления. Цветовая маркировка (зеленый - “пуск”) соответствует рекомендациям GOST R 50030.5.1. Применение в промышленных системах допускается при соблюдении правил электробезопасности и отсутствии воздействия прямых струй воды, масла или агрессивных химических сред.

Преимущества

• Два типа контактов в одном корпусе - экономят место на панели и упрощают схему управления;
• Самовозврат - исключает необходимость удерживания кнопки, повышает безопасность оператора;
• Защита IP54 - работает в помещениях с повышенной влажностью, пылью, на производстве;
• Черное переднее кольцо и зеленая кнопка - обеспечивают высокую контрастность и быстрое распознавание;
• Винтовое подключение - надежно, легко обслуживается, не требует пайки.

Ограничения применения

• Не предназначена для постоянного давления - только кратковременные нажатия;
• Не подходит для установки в местах с прямым потоком воды, струями пара или частым мытьем под давлением - IP54 не гарантирует герметичность;
• Работает только с переменным током - нельзя использовать в цепях постоянного тока без согласования с производителем;
• Не имеет фиксированного положения - не подходит для функций “вкл./выкл.” с удержанием; для этого нужны кнопки с фиксацией.

Примеры использования

• Пуск станка с одновременным отключением аварийной остановки (НО замыкает цепь пуска, НЗ размыкает цепь аварийной блокировки);
• Активация вентилятора при старте конвейера;
• Подтверждение начала цикла на автоматизированной линии;
• Ручной контрольный запуск системы после техобслуживания.

Практические советы

• При монтаже в металлическую панель убедитесь, что отверстие не имеет заусенцев - они могут повредить уплотнитель;
• Используйте провода с изоляцией, устойчивой к температуре до 80 C - внутренняя температура в шкафу может повышаться;
• Проверяйте соответствие нагрузки контактов - максимальный ток не указан, но для таких кнопок обычно до 5 А AC;
• При замене аналога - сверьте диаметр 22,3 мм и наличие переднего кольца - другие модели могут иметь другой крепеж;
• Для длительной службы избегайте механических ударов по кнопке - даже прочный механизм имеет ограниченный срок циклов.
