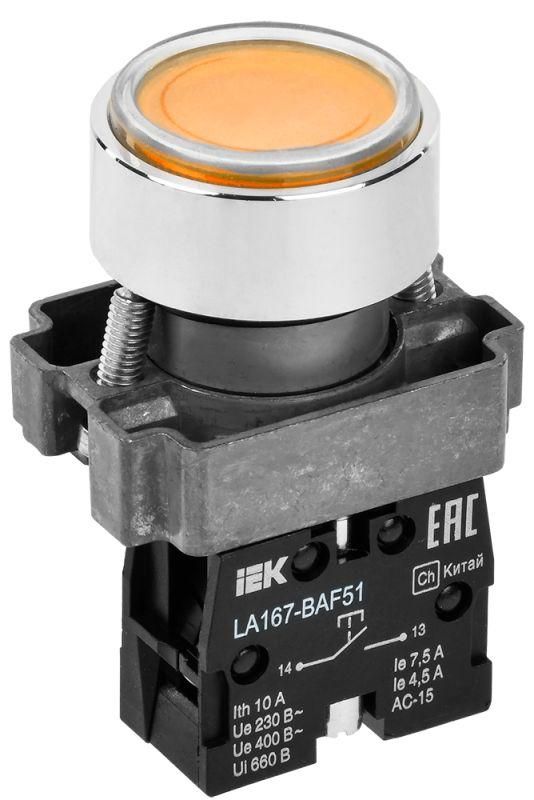

Кнопка LA167-BAF51 d22мм 1НО желт. KARAT IEK BBT20-BAF51-1-22-67-K05

Кнопка LA167-BAF51 диаметр 22мм 1 нормально замкнутый желтая - это встраиваемый элемент управления с одним нормально замкнутым и одним нормально разомкнутым контактом, предназначенная для частого ручного управления электромагнитными устройствами в промышленных щитах. Бренд IEK (ИЭК) и артикул bbt20-baf51-1-22-67-k05 указывают на серийную продукцию, соответствующую требованиям промышленной автоматизации.

Назначение и область применения

Кнопка LA167-BAF51 диаметр 22мм 1 нормально замкнутый желтая используется для ручного управления магнитными пускателями, реле и другими аппаратами автоматики в цепях переменного тока до 660 В и постоянного тока до 400 В. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных систем и других объектах промышленной автоматизации. Желтый цвет кнопки применяется для сигнализации предупреждений или аварийных функций согласно общепринятой цветовой стандартизации.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение
• Тип подключения: винтовые зажимы - надежный и проверенный способ для проводов до 2,5 мм2
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Цвет кнопки: желтый
• Тип напряжения: совместима с AC и DC
• Срок службы: 10 лет (при условии соблюдения режимов нагрузки и температурного режима)
• Способ монтажа: встраиваемый - фиксируется в панели через отверстие 22 мм

Совместимость и монтаж

Кнопка LA167-BAF51 диаметр 22мм 1 нормально замкнутый желтая имеет стандартный посадочный диаметр 22 мм, что позволяет использовать её вместо аналогичных изделий других производителей. Монтаж выполняется путём вставки корпуса в подготовленное отверстие в панели и фиксации гайкой сзади. Контактный модуль легко отделяется от головки - это упрощает замену без демонтажа всей панели. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что глубина панели достаточна для размещения задней части устройства.

Безопасность и стандарты

Кнопка соответствует требованиям к защите IP65, что делает её пригодной для работы в условиях повышенной запылённости и влажности. Применяется в соответствии с международными стандартами для оборудования управления (IEC 60947-5-1). Сертифицирована для эксплуатации в промышленных электроустановках. Не рекомендуется применение в взрывоопасных средах - для таких задач требуются специальные исполнения.

Преимущества

• Универсальность: сочетание НЗ и НО контактов позволяет реализовать различные логические схемы управления
• Надёжность: винтовые зажимы обеспечивают долговременный контакт без потери качества
• Легкий сервис: возможность замены только головки без трогания контактного модуля
• Защита IP65: выдерживает агрессивные условия производства - моющие установки, сырость, пыль
• Цветовая индикация: жёлтый цвет сразу выделяет кнопку среди других, снижает риск ошибочных действий

Ограничения применения

• Не предназначена для управления силовыми цепями выше 660 В переменного или 400 В постоянного тока
• Не подходит для установки в помещениях с постоянным воздействием прямых струй воды или погружением - IP65 не обеспечивает герметичность при погружении
• Не рассчитана на работу в условиях взрывоопасных газов или пыли - требуется взрывозащищённое исполнение
• Не содержит встроенную индикацию - лампа отсутствует, световое оповещение невозможно

Примеры использования

• Остановка станка на производстве - жёлтая кнопка для экстренной остановки
• Активация реле контроля давления в трубопроводе
• Ручной запуск конвейера с возможностью немедленного прекращения
• Управление пуском насоса в системе водоснабжения

Практические советы

• Перед монтажом проверьте точность сверления отверстия - допуск должен быть +-0,2 мм, чтобы избежать люфта
• При подключении затягивайте винты равномерно, не переусердствуйте - можно повредить пластик или контактные площадки
• Если кнопка будет использоваться часто, периодически проверяйте состояние контактов - даже при сроке службы 10 лет механический износ может проявиться раньше при высоких циклах
• Жёлтая кнопка лучше всего сочетается с красными (остановка) и зелёными (пуск) - соблюдайте цветовую семантику для безопасности оператора
• Для удобства обслуживания сохраняйте запасную головку - замена занимает менее минуты
