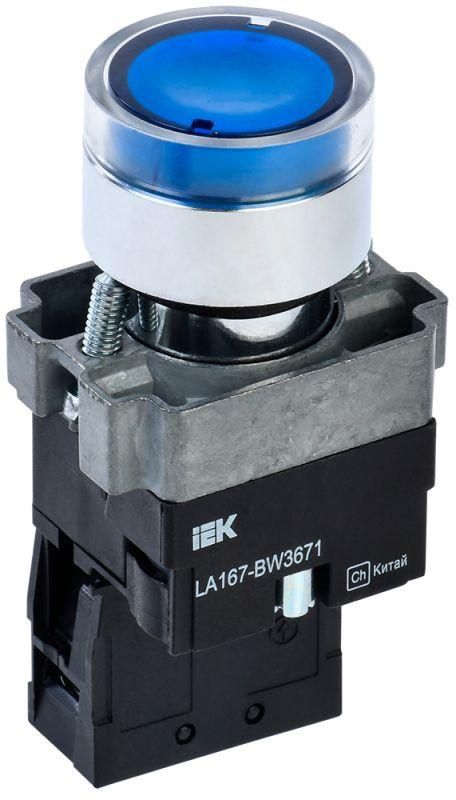

Кнопка LA167-BW3671 d22мм RC 1НО с подсветкой син. KARAT IEK BBT20-BW3671-1-12-67-K07

Кнопка IEK LA167-BW3671 диаметр 22 мм с подсветкой синего цвета - это самовозвратный встраиваемый элемент управления с одиночным нормально замкнутым контактом и LED-индикацией. Подходит для управления пускателями, реле и другим оборудованием в распределительных щитах на объектах промышленной автоматизации.

Назначение и область применения

Кнопка IEK LA167-BW3671 используется для ручного запуска, остановки или изменения режима работы оборудования - например, станков, насосов, конвейеров, систем вентиляции. Её применяют в электрических цепях переменного тока до 660 В и постоянного тока до 400 В. Благодаря подсветке, кнопка легко заметна даже в условиях слабого освещения. Цветная индикация помогает визуально отличить функциональные зоны на панели управления.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Подсветка: да, светодиод (LED)
• Напряжение подсветки: 230 В AC
• Количество нормально замкнутых (НО) контактов: 1
• Количество переключающих контактов: 0
• Механизм: самовозвратный (не фиксируется в нажатом положении)
• Тип напряжения: совместима с AC и DC
• Цвет кнопки: синий
• Тип подключения: винтовые клеммы
• Степень защиты: IP65 (защита от пыли и струй воды)
• Способ монтажа: встраиваемый в панель
• Число постов: 1

Совместимость и монтаж

Кнопка IEK LA167-BW3671 устанавливается в подготовленное отверстие диаметром 22 мм. Для монтажа требуется только отвертка - провода подключаются к винтовым клеммам. Контактный модуль и световая часть - разборные, что позволяет менять подсветку или контакты без демонтажа всей панели. Убедитесь, что питание подсветки соответствует 230 В - подключение к другому напряжению повредит светодиод.

Безопасность и стандарты

Степень защиты IP65 обеспечивает надёжную работу в условиях повышенной запылённости и влажности - кнопка выдерживает брызги воды и пылевую среду. Соответствует требованиям к устройствам управления в промышленных электроустановках. Не предназначен для использования во взрывоопасных зонах.

Преимущества

• Яркая синяя подсветка улучшает видимость в темноте и помогает определить активную команду
• Самовозвратный механизм исключает случайную фиксацию - безопаснее для аварийных остановок
• IP65 защищает от внешних воздействий, продлевая срок службы
• Универсальное напряжение (AC/DC) позволяет использовать в различных типах цепей
• Раздельная конструкция (головка + модуль) упрощает обслуживание и ремонт

Ограничения применения

• Не подходит для цепей выше 660 В переменного или 400 В постоянного тока
• Подсветка рассчитана только на 230 В - нельзя подключать к 12 В, 24 В или 110 В без преобразователя
• Не имеет фиксации - не годится для функций типа “вкл./выкл.”, требующих удержания положения
• Не предназначен для установки вне помещений без дополнительной защиты от прямого дождя

Примеры использования

• Кнопка “Стоп” на пульте станка - синий цвет и подсветка сразу указывают на аварийную функцию
• Запуск насоса в системе водоснабжения - удобно видеть в ночном режиме
• Управление конвейером в пищевой промышленности - IP65 защищает от мойки и влаги
• Панель управления в цехе с высоким уровнем шума - визуальная индикация компенсирует отсутствие звукового сигнала

Практические советы

• Перед монтажом проверьте глубину корпуса - убедитесь, что он поместится внутри панели
• При подключении подсветки используйте отдельный проводник - не путайте с силовой цепью
• Для многократного использования рекомендуется контролировать момент затяжки винтов - переусердствовать нельзя, чтобы не повредить клеммы
• Если нужна кнопка с фиксацией - выбирайте модель с пометкой “фиксированная”, а не “самовозвратная”
• Артикул bbt20-bw3671-1-12-67-k07 - это тот же продукт, что и LA167-BW3671; при заказе можно использовать любой из них
