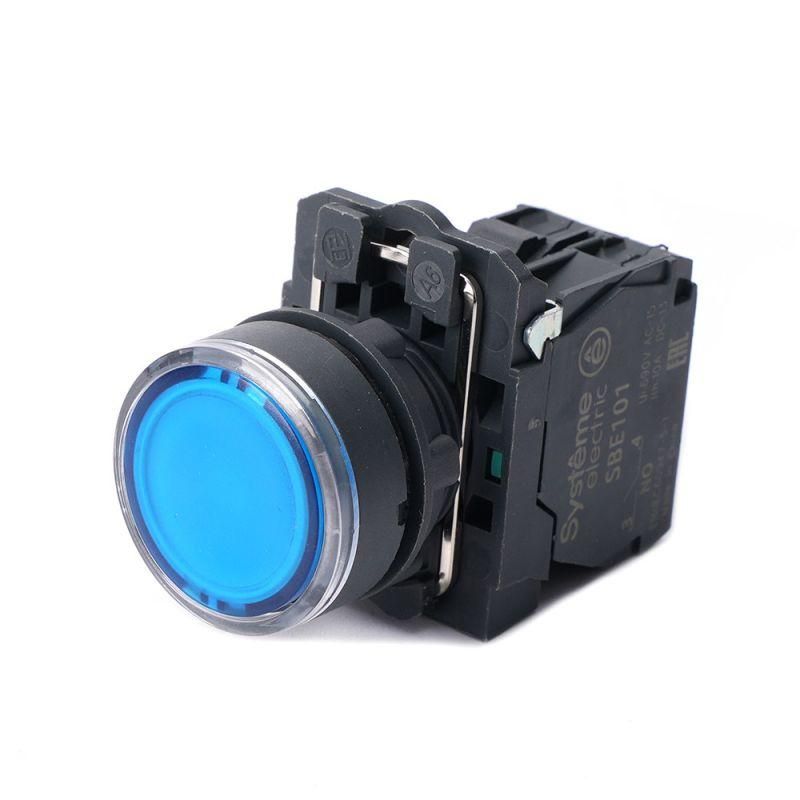

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО син. SE SB5AW36M1 APC

Кнопка с подсветкой в сборе модуль 22мм синяя пластик 230-240В AC 1НО SE от бренда Systeme Electric (артикул sb5aw36m1) - это готовый модульный элемент управления с индикацией, предназначенный для установки на панели оборудования. Подсветка позволяет легко определить состояние кнопки даже в условиях слабого освещения.

Назначение и область применения

Эта кнопка используется для ручного запуска, остановки или активации функций в автоматизированных системах. Благодаря наличию подсветки и защищённой конструкции, она подходит для работы в промышленных условиях: на станках, конвейерах, щитах управления, в системах водоснабжения, вентиляции и других объектах инфраструктуры. Применяется там, где требуется визуальная индикация активного состояния и надёжная работа в пыльной или влажной среде.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контакта: один нормально открытый (1 НО)
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Источник света: LED - энергоэффективный, долговечный, не требует замены
• Цвет кнопки: синий; цвет переднего кольца: чёрный
• Форма: плоская кнопка с цилиндрическим толкателем и круглой линзой
• Способ подключения: винтовые зажимы

Совместимость и монтаж

Кнопка sb5aw36m1 устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Крепление осуществляется через фланец с резьбой - устройство фиксируется гайкой с внутренней стороны панели. Для подключения используются два провода: один к контакту НО, второй - к нулевой точке подсветки. Монтаж возможен на металлических, композитных или прочих жестких поверхностях толщиной до 8 мм. Не рекомендуется использовать в местах с частыми механическими ударами или вибрацией выше 10 Гц.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что обеспечивает безопасную работу в условиях повышенной влажности, пыли и мытья струёй воды. Конструкция выполнена из термостойкого пластика, устойчивого к воздействию масел и химически нейтральных сред. Соответствие международным стандартам IEC 60947-5-1 подтверждается сертификатами производителя Systeme Electric.

Преимущества

• Готовая сборка - не требует самостоятельной установки лампы или контактной группы
• LED-подсветка работает от сети 230–240 В - не нуждается во внешнем преобразователе напряжения
• Высокая степень защиты IP65 снижает риск отказа в агрессивной среде
• Чёткая визуальная индикация: синяя подсветка хорошо заметна даже при ярком фоновом свете
• Плоская форма и чёрное кольцо обеспечивают эргономичное нажатие и минимализм дизайна

Ограничения применения

• Не предназначен для коммутации нагрузки более 5 А - только для управления сигналами или маломощными реле
• Подсветка рассчитана только на 230–240 В - нельзя использовать с 12/24 В постоянного тока без внешнего преобразователя
• Запрещено погружать в жидкости - IP65 не гарантирует герметичность при длительном погружении
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Работает только в режиме импульса - не сохраняет состояние (нет фиксации)

Примеры использования

• Кнопка старта/стоп на панели ЧПУ станка
• Аварийная остановка на конвейере в пищевом производстве
• Управление насосом в системе водоснабжения
• Сигнальная кнопка в щите управления HVAC
• Активация звукового оповещения в административном здании

Практические советы

• Перед монтажом проверьте глубину отверстия - кнопка требует свободного пространства за панелью для крепления гайки
• При подключении используйте провода сечением 0,5–2,5 мм2 - подходят для винтовых зажимов
• Если вы используете кнопку в цепи с высокой индуктивностью (например, катушка реле), добавьте дугогашение (RC-цепь) для продления срока службы контактов
• Синяя подсветка часто ассоциируется со “стандартным” или “рабочим” состоянием - используйте её для основных операций, а красную - для аварийных
• При замене аналога - убедитесь, что диаметр отверстия точно совпадает (22,5 мм); другие модели с пометкой “22 мм” могут иметь допуск +-0,5 мм и не войдут
