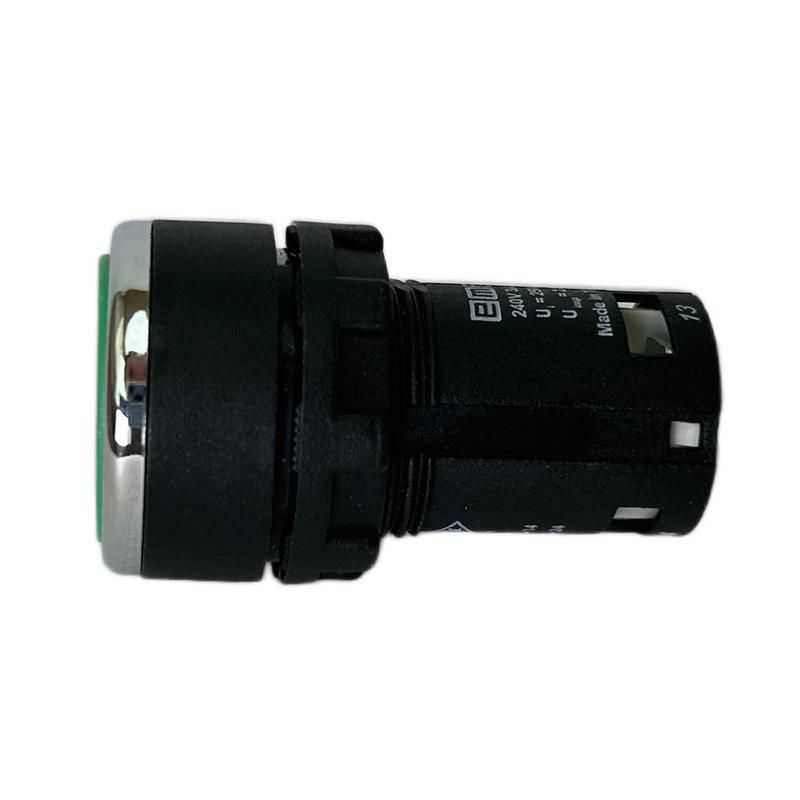

Кнопка нажимная моноблочная 22мм IP 40 1НО+1НО зел. EMAS MB101DY

Кнопка нажимная моноблочная 22 мм IP40 от бренда EMAS с артикулом mb101dy предназначена для ручного управления цепями сигнализации, питания и контроля в промышленных системах. Две нормально открытые контактные группы и зелёный цвет обеспечивают четкую визуальную индикацию команды «пуск». Устройство устойчиво к механическим нагрузкам и подходит для монтажа в распределительных щитах и на оборудовании с высокими требованиями к надежности.

Назначение и область применения

Кнопка нажимная моноблочная 22 мм используется для ручного включения и отключения электрических цепей. Подходит для управления пуском оборудования, аварийной остановки, сигналов тревоги и других задач, где требуется физическое воздействие оператора. Часто применяется в электрощитах, на станках, конвейерах, насосных станциях и системах автоматизации. Цвет зелёный соответствует стандарту IEC 60073 для обозначения команды «пуск».

Технические характеристики

• Диаметр корпуса: 22 мм
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Рабочая температура: от –5 C до +40 C
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Материал корпуса: поликарбонат
• Огнестойкость корпуса блок-контактов: V0 PA6
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка нажимная моноблочная 22 мм имеет стандартный крепёжный размер, совместимый с панелями и шкафами, просверленными под отверстие 22 мм. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Для монтажа достаточно вставить устройство в отверстие и зафиксировать гайкой сзади. Нет необходимости в специальных инструментах. Возможна установка в любом положении - горизонтальное, вертикальное или наклонное. Блок-контакт можно дополнять модулем подсветки (не входит в комплект).

Безопасность и стандарты

Кнопка нажимная EMAS mb101dy соответствует международным стандартам безопасности: UL 508 (североамериканский стандарт для промышленного оборудования), TS EN 60947-5-1 (европейский стандарт для аппаратов управления) и VDE 0660 (немецкий стандарт по электробезопасности). Корпус выполнен из самозатухающего материала класса V0, что снижает риск распространения пламени при перегрузке.

Преимущества

• Высокая долговечность: механический ресурс до 500 тысяч срабатываний обеспечивает работу без замены в течение многих лет даже при интенсивном использовании.
• Надёжные контакты: материал AgNI уменьшает окисление и повышает стабильность передачи тока.
• Устойчивость к перегреву: минимальный нагрев при работе позволяет использовать кнопку в плотных сборках без принудительного охлаждения.
• Гибкость монтажа: возможность установки в любом направлении упрощает проектирование панелей.
• Простота обслуживания: доступ к клеммам без демонтажа всей кнопки.

Ограничения применения

• Не предназначен для работы во влажной среде или при попадании воды - степень защиты IP40 не предохраняет от брызг и влаги.
• Запрещено применять при температуре ниже –5 C или выше +40 C - возможны отказы в работе или деформация материалов.
• Не рекомендуется для управляемых цепей с током свыше 4 А или напряжением выше 250 В переменного тока.
• Подсветка не встроена - требует отдельного модуля и внешнего источника питания.

Примеры использования

• Пуск станка на производстве - зелёная кнопка активирует двигатель.
• Сигнализация «готово» в системе автоматического контроля.
• Аварийный запуск системы вентиляции в помещении с контролируемым микроклиматом.
• Управление освещением в распределительном щите на объекте энергоснабжения.

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, чтобы исключить люфт и повреждение герметичности.
• При подключении используйте кабель сечением 1,5–2,5 мм2 - меньшие сечения могут перегреваться, большие - не войдут в зажимы.
• Для длительной эксплуатации в условиях пыли регулярно протирайте поверхность кнопки - хотя IP40 защищает от крупных частиц, скопление пыли может затруднить нажатие.
• Если нужна подсветка - выбирайте совместимый модуль от EMAS, который легко крепится к задней части кнопки.
• Не используйте кнопку в качестве выключателя нагрузки - она предназначена для управления, а не для коммутации мощных потребителей.
