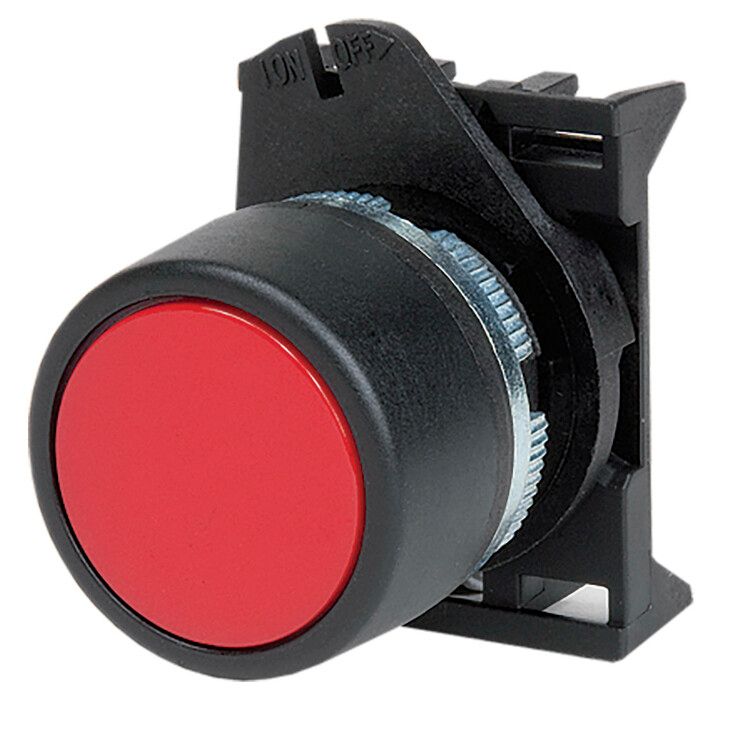

Кнопка нажимная Quadro плоская, 1 пост, IP65, 22.5 мм DKC ABHLR1

Кнопка плоская прозрачная без фиксации красная от DKC (ДКС), артикул abhlr1, предназначена для ручного управления электрическими цепями в системах автоматизации. Её прозрачная линза и яркий красный цвет обеспечивают высокую видимость, а отсутствие фиксации делает её идеальной для временных команд - например, запуска или остановки оборудования.

Назначение и область применения

Эта кнопка используется для управления цепями контроля и сигнализации в промышленной автоматике. Подходит для установки на панели управления станков, конвейеров, насосных станций, систем вентиляции и других устройств, где требуется однократное, невозвратное воздействие. Красный цвет указывает на функцию «останов» или «экстренная остановка» в соответствии с международными нормами безопасности.

Технические характеристики

• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет: красный - сигнал опасности или остановки
• Напряжение: до 690 В переменного тока (AC)
• Род тока: переменный (AC)
• Диаметр отверстия: 22,5 мм - совместима со стандартными круглыми проёмами
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим средам
• Способ монтажа: на лицевую панель - крепится через отверстие с помощью фланца
• Форма линзы: круглая - равномерное рассеивание света
• Количество постов: один - управление одной цепью
• Тип толкателя: цилиндр выступающий - удобен для нажатия пальцем или перчаткой
• Наличие переднего кольца: да - обеспечивает плотную посадку и герметичность
• Диапазон рабочих температур: от -25 C до +50 C - работает в холодных и жарких помещениях

Совместимость и монтаж

Кнопка abhlr1 устанавливается в панели с отверстием диаметром 22,5 мм. Переднее кольцо фиксируется гайкой с внутренней стороны панели - достаточно обычного ключа. Убедитесь, что толщина панели не превышает допустимую для данного типа крепления. Совместима с контактными модулями серии Quadro, используемыми в комплектах DKC. Для подключения используются клеммы на задней части кнопки - провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует надёжную работу в условиях повышенной влажности, пыли и мытья оборудования. Применяется в соответствии с рекомендациями IEC 60947-5-1 для аппаратов управления. Цветовая маркировка (красный) соответствует ГОСТ Р МЭК 60204-1 - красная кнопка всегда означает остановку.

Преимущества

• Прозрачная линза позволяет использовать с подсветкой - легко интегрируется в системы с индикацией состояния
• Высокий толкатель обеспечивает точное нажатие даже в перчатках
• Уплотнённая конструкция с передним кольцом предотвращает попадание влаги и пыли внутрь
• Пластиковый корпус не требует заземления и устойчив к коррозии
• Поддерживается серия Quadro - можно собирать унифицированные панели управления

Ограничения применения

• Не предназначен для постоянного удерживания в нажатом состоянии - отсутствие фиксации исключает длительное замыкание контактов
• Не подходит для цепей силовой нагрузки выше 690 В AC - для больших токов нужны другие типы контакторов
• Работает только при температуре от -25 C до +50 C - в более экстремальных условиях возможен выход из строя
• Не имеет встроенной подсветки - внешний источник света необходим для индикации

Примеры использования

• Кнопка аварийной остановки на металлообрабатывающем станке
• Запуск конвейера на пищевом производстве
• Сигнал «вкл/выкл» на щите управления HVAC-системой
• Ручной сброс ошибки на автоматизированном участке сборки

Практические советы

• При монтаже проверьте глубину отверстия - слишком глубокое может помешать фиксации переднего кольца
• Избегайте установки рядом с источниками тепла свыше +50 C - это снижает срок службы пластика
• Для работы в сырых местах дополнительно проверяйте герметичность соединений после установки
• Если нужна подсветка - выбирайте панель с встроенными LED-индикаторами, так как сама кнопка abhlr1 не освещена
• При использовании в составе серии Quadro - все элементы должны иметь одинаковое исполнение для единообразия интерфейса
