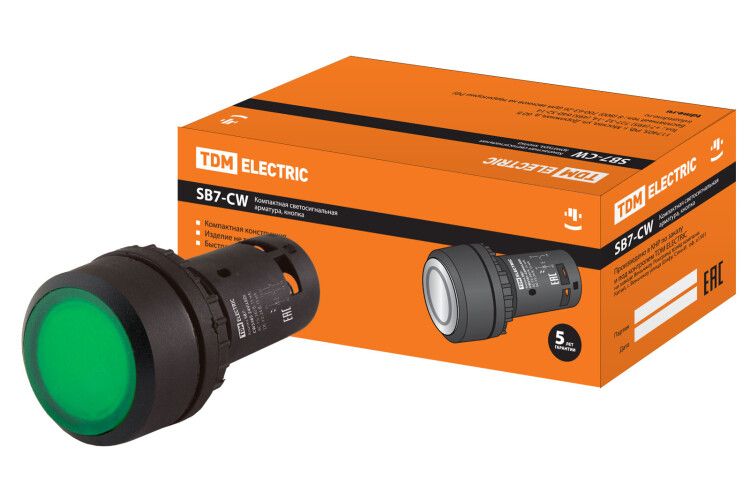

Кнопка с фиксацией SB7-CWL3365-220V(LED) d22мм 1з+1р зеленая | SQ0746-0041 TDM

Кнопка с фиксацией d22мм 1з+1р зеленая 220В (светодиодная) от TDM ELECTRIC - это надёжный устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для промышленного оборудования, систем автоматизации и железных дорог. Артикул sq0746-0041 обеспечивает точную совместимость с типичными монтажными отверстиями 22 мм.

Назначение и область применения

Эта кнопка используется для включения и выключения электрических цепей управления с сохранением установленного состояния - после нажатия она остаётся в положении «включено» до вторичного нажатия. Применяется в системах управления промышленным оборудованием, автоматики, РЗиА, КИПиА, а также в электроснабжении подвижного состава ЖД. Интегрируется в панели управления станков, конвейеров, насосных станций и распределительных щитов.

Технические характеристики

• Диаметр отверстия: 22 мм - соответствует стандартному монтажному размеру для промышленных кнопок
• Высота отверстия: 4 мм - минимальная глубина для установки в панель
• Напряжение питания индикатора: 230 В AC/DC - работает как на переменном, так и на постоянном токе
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) = 2 переключающих контакта
• Степень защиты IP54 - защищена от пыли (не полностью герметична, но препятствует оседанию пыли) и брызг воды из любого направления
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный, яркий индикатор
• Цвет кнопки: зелёный - стандартный цвет для команд «пуск» или «работает»
• Цвет переднего кольца: чёрный, материал - пластик
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов
• Работает без самовозврата - требует повторного нажатия для отключения

Совместимость и монтаж

Устройство устанавливается в панель через круглое отверстие диаметром 22 мм. Переднее кольцо плотно фиксируется за счёт защёлок или резьбы внутри корпуса - зависит от типа панели. Для монтажа требуется доступ к задней стороне панели для затяжки винтовых клемм. Убедитесь, что толщина панели не превышает 4 мм - иначе кнопка не будет плотно сидеть. Совместима с большинством стандартных шкафов и панелей промышленного исполнения.

Безопасность и стандарты

Защита IP54 соответствует требованиям для помещений с повышенной запылённостью и вероятностью попадания брызг. Соответствие NEMA 1 указывает на базовую защиту от прикосновений и ограниченное воздействие окружающей среды - не предназначена для наружной установки или агрессивных сред. Работает при температуре, типичной для промышленных условий, но не рассчитана на экстремальные значения - уточняйте в документации производителя.

Преимущества

• Светодиодная подсветка - видна даже при ярком освещении, потребляет мало энергии, служит десятки тысяч часов
• Фиксация положения - исключает случайное отключение, важно для длительных операций
• Два переключающих контакта - позволяют управлять двумя цепями одновременно (например, включение и индикация)
• Чёрное переднее кольцо контрастирует с зелёной кнопкой - повышает узнаваемость в сложных панелях
• Винтовое подключение - надёжно, легко обслуживается, не требует специнструментов

Ограничения применения

• Не предназначена для установки вне помещений - IP54 недостаточно для дождя, снега или прямого потока воды
• Напряжение 230 В - только для индикатора; основные контакты работают до 660 В, но проверьте соответствие нагрузки по току в вашей схеме
• Пластиковое переднее кольцо - не выдерживает механических ударов или химически агрессивных сред
• Метод разблокировки - «прочее» - значит, нет стандартного механизма откручивания или снятия; для демонтажа нужен доступ к внутреннему креплению

Примеры использования

• Пуск станка с автономной индикацией работы - зелёный свет горит, пока оборудование включено
• Ручной запуск системы вентиляции в цеху - кнопка остаётся нажатой, пока не потребуется остановка
• Управление питанием контроллера в щите РЗиА - сигнал «вкл» визуально подтверждает активацию
• Командный пункт на тепловозе - кнопка с фиксацией и LED-индикацией для включения/выключения систем безопасности

Практические советы

• Перед монтажом проверьте, чтобы отверстие было точно 22 мм - меньшее вызовет трение, большее - люфт и плохую фиксацию
• При подключении используйте кабели сечением до 2,5 мм2 - винтовые клеммы рассчитаны на этот диапазон
• Не применяйте в условиях постоянного воздействия масла, растворителей или паров - пластик переднего кольца может разрушиться
• Для контроля целостности индикатора - периодически проверяйте напряжение на входе LED (230 В); при отсутствии света - возможно, перегорела лампа или сгорел предохранитель в цепи
• Артикул sq0746-0041 - всегда заказывайте именно его, чтобы гарантировать совместимость с существующими панелями и запчастями
