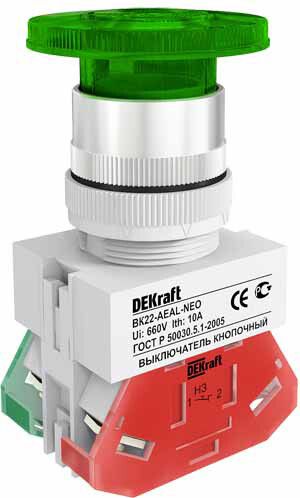

Выключатель кнопочный "Грибок" AEAL ВК-22 d22мм с фиксацией зел. DEKraft 25033DEK APC

Кнопка грибовидная с фиксацией 22 мм зеленая неон 220В AEAL ВК-22 - это надёжный кнопочный выключатель с индикацией состояния цепи, предназначен для управления оборудованием в промышленной автоматизации. Бренд DEKRAFT и артикул ВК-22 указывают на серийную продукцию, соответствующую российским нормативам.

Назначение и область применения

Кнопка ВК-22 используется для ручного включения и выключения электрических цепей с индикацией работы через встроенную неоновую лампу. Подходит для управления станками, конвейерами, насосами, системами вентиляции и другим промышленным оборудованием. Установка возможна на панели или двери шкафов управления. Цвет зелёный - сигнал «вкл» или «готовность» согласно стандартам безопасности.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (частота 50/60 Гц)
• Номинальный ток: 10 А
• Тип толкателя: грибовидный, с механической фиксацией после нажатия
• Индикация: да, встроена неоновая лампа (не заменяемая)
• Монтаж: на лицевую панель, диаметр отверстия 22 мм
• Защита корпуса: IP54 - защищён от пыли и брызг воды
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм2
• Контакты: 1 normally open (НО) + 1 normally closed (НЗ)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Конструкция: круглая линза, хромированное переднее кольцо
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Кнопка ВК-22 совместима с любыми панелями из металла, пластика или композита, имеющими отверстие диаметром 22 мм. Для монтажа требуется лишь просверлить отверстие, вставить кнопку и закрутить фиксирующую гайку сзади. Кабель подключается к двум паре винтовых клемм: одна пара - для НО, вторая - для НЗ. Передний хромированный обод обеспечивает герметичность и эстетику. Не требует специальных инструментов - достаточно плоской отвёртки и кусачек.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 50030.5.1-2005, который регламентирует требования к кнопочному управлению электрооборудования. Степень защиты IP54 позволяет использовать устройство в помещениях с высокой запылённостью и вероятностью попадания брызг воды. Индикация неоновой лампой снижает риск ошибочного действия оператора - видно состояние цепи даже при слабом освещении.

Преимущества

• Фиксация толкателя предотвращает случайное отпускание - удобно для аварийных остановок
• Встроенная индикация показывает активное состояние без внешних светильников
• Хромированное кольцо повышает долговечность поверхности и устойчивость к коррозии
• Два типа контактов (НО+НЗ) позволяют применять кнопку в различных схемах управления
• Простая замена: при выходе из строя можно заменить только кнопку, не весь модуль

Ограничения применения

• Не подходит для постоянного подключения нагрузки выше 10 А - превышение вызовет перегрев и отказ
• Неоновая лампа не меняется - при её выходе из строя необходимо менять всю кнопку
• Не рассчитана на погружение в жидкости или мойку - IP54 не гарантирует защиту от струй воды под давлением
• Не рекомендовано использование вне помещений без дополнительной защиты от прямого солнечного света и атмосферных осадков
• Не имеет переключающих контактов - нельзя использовать как переключатель режимов

Примеры использования

• Аварийная остановка станка - зелёная кнопка с фиксацией включает питание после ремонта
• Пуск конвейера в цеху - кнопка с индикацией показывает, что система готова к работе
• Управление вентилятором в распределительном щите - сочетание НО и НЗ позволяет реализовать блокировки
• Контроль доступа к опасной зоне - кнопка монтируется на дверцу шкафа, чтобы включить питание только при открытой двери

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна плотно сесть, не болтаться
• Используйте жилы сечением не более 2,5 мм2 - большие провода плохо фиксируются в винтовых клеммах
• Не затягивайте винты слишком сильно - есть риск повредить контактные площадки
• Проверяйте целостность неоновой лампы при первом включении - она горит только при наличии напряжения
• Для многократного использования в агрессивной среде периодически протирайте хромированное кольцо сухой тряпкой
• Если нужна функция “отпустить - отключить”, выбирайте аналог без фиксации - эта модель остаётся включенной до следующего нажатия
