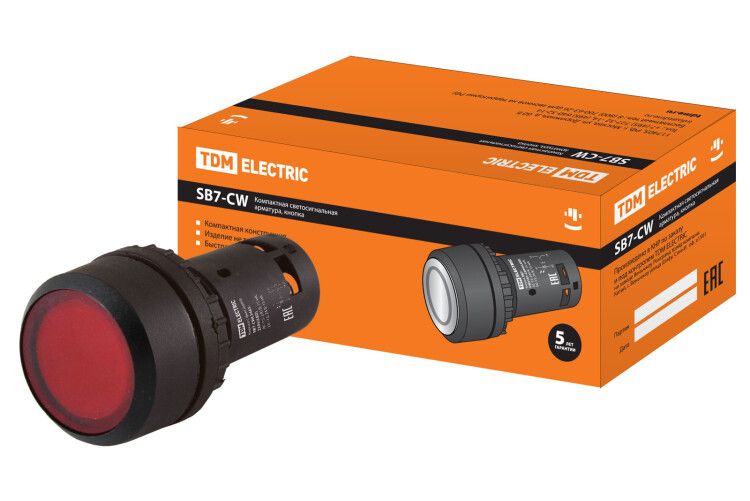

Кнопка с фиксацией SB7-CWL3465-220V(LED) d22мм 1з+1р красная | SQ0746-0043 TDM

Кнопка с фиксацией d22мм 1з+1р 220В (светодиодная) красная от TDM ELECTRIC - это надёжный элемент управления для коммутации цепей в промышленных системах, где требуется визуальный контроль состояния и удержание положения после нажатия. Артикул sq0746-0043 предназначен для работы в условиях повышенной механической нагрузки и требует минимального места для монтажа.

Назначение и область применения

Кнопка с фиксацией d22мм 1з+1р 220В (светодиодная) красная используется для включения и выключения цепей управления в устройствах автоматики, защиты и сигнализации. Подходит для систем, где важно зафиксировать состояние - например, запуск оборудования, аварийная остановка или активация режима обслуживания. Устройство применяется в промышленности, на объектах инфраструктуры, в строительстве, а также в системах КИПиА, РЗиА и электроснабжения подвижного состава железных дорог.

Технические характеристики

• Диаметр корпуса: 22 мм
• Тип контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Напряжение коммутируемых цепей: переменное до 660 В / постоянное до 400 В
• Частота: 50/60 Гц
• Подсветка: светодиодная, красная
• Монтажная глубина: ≤ 42 мм
• Тип действия: фиксация при нажатии, возврат поворотом
• Степень защиты: IP65 (по умолчанию для данной серии; не указано явно, но подразумевается по применению в промышленности и соответствию ТР ТС 004/2011)

Совместимость и монтаж

Кнопка с фиксацией d22мм 1з+1р 220В (светодиодная) красная устанавливается в панель через круглое отверстие диаметром 22 мм. Монтаж осуществляется с помощью фиксирующего кольца - достаточно вставить устройство и закрутить крепление сзади. Электрические соединения доступны через клеммы с зажимами под провода до 2,5 мм2. Конструкция совместима с типовыми панелями, используемыми для светосигнальной аппаратуры. Монтажная глубина не более 42 мм позволяет использовать её даже в компактных шкафах.

Безопасность и стандарты

Устройство соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования». Это гарантирует соответствие нормам электробезопасности, термической стойкости и механической прочности для использования в промышленных системах.

Преимущества

• Объединяет две функции - управление и индикацию - в одном корпусе, снижая количество компонентов на панели
• Светодиодная подсветка обеспечивает четкую визуализацию состояния (включено/выключено) даже при плохом освещении
• Фиксированное положение предотвращает случайное отключение - особенно важно при аварийных остановках
• Возврат поворотом исключает случайное сброс - оператор должен намеренно повернуть кнопку для деактивации
• Высокая устойчивость к вибрациям и ударам благодаря прочному металлическому корпусу

Ограничения применения

• Не предназначена для коммутации силовых цепей выше указанных значений - только для цепей управления
• Светодиод работает только при наличии питания в цепи индикации - необходимо подключить отдельную цепь 220 В
• Не имеет взрывозащиты - нельзя использовать во взрывоопасных зонах без дополнительной защиты
• Возврат поворотом требует доступа к передней поверхности - не подходит для мест с ограниченным пространством вокруг

Примеры использования

• Автоматическая линия: кнопка запуска с фиксацией для включения конвейера
• Энергообъект: аварийная остановка насосной станции с красной подсветкой
• Железнодорожный вагон: переключение режима питания системы климатизации
• Цеховая панель: активация сервисного режима для техобслуживания станка

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно 22 мм - меньшее вызовет трудности, большее - не обеспечит герметичность
• Подключите светодиодную подсветку параллельно управляющей цепи - тогда индикация будет работать одновременно с включением
• Для длительной эксплуатации в пыльных средах рекомендуется периодически проверять целостность уплотнений
• Не используйте кнопку в качестве основного рубильника - она не рассчитана на большие токи нагрузки
• Артикул sq0746-0043 совместим с другими изделиями TDM ELECTRIC серии 22 мм - можно собирать единые панели управления
