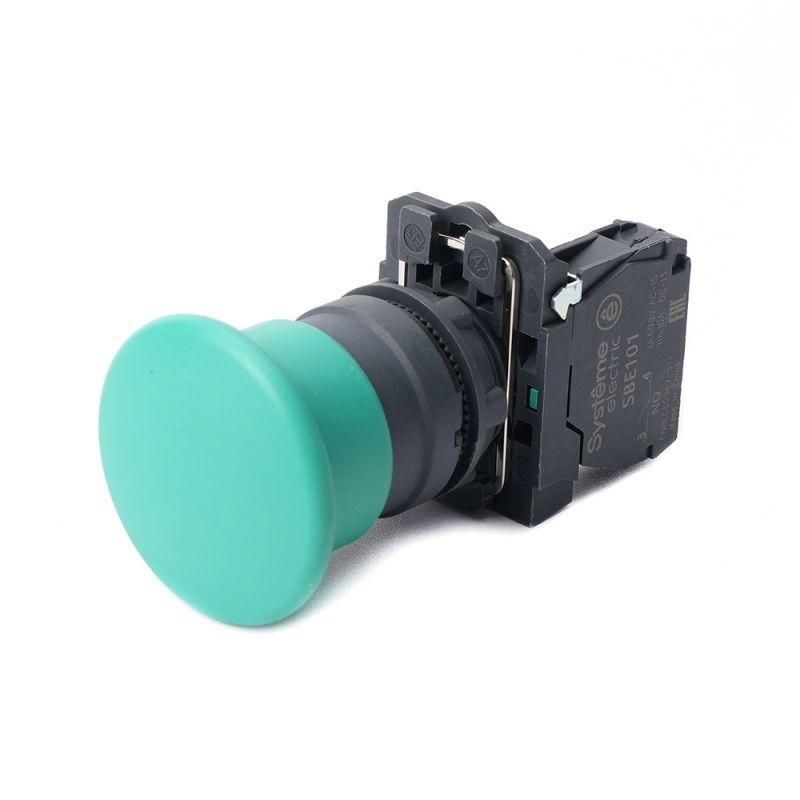

Кнопка с гриб головкой SB5 в сборе 22мм 40мм зеленая возвратом пластик 1НО | SB5AC31 SE APC

Кнопка с грибовидной головкой SB5 в сборе 22мм 40мм зеленая с возвратом пластик 1НО - устройство аварийной остановки, предназначенное для быстрого отключения оборудования. Бренд Systeme Electric и артикул sb5ac31 указывают на серию SB5, известную надежностью в промышленной среде.

Назначение и область применения

Эта кнопка используется для экстренной остановки машин и механизмов. Её зеленый цвет и грибовидная форма соответствуют стандартам безопасности: зеленый - сигнал начала действия, а выступающая головка позволяет легко активировать её даже в перчатках или в условиях ограниченного доступа. Применяется в шкафах управления, на станках, конвейерах, насосных станциях и других объектах, где требуется быстрая реакция.

Технические характеристики

• Тип механизма: самовозврат - после нажатия кнопка автоматически возвращается в исходное положение
• Контакты: 1 нормально замкнутый (1НО) - цепь размыкается при нажатии
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Диаметр головки: 40 мм - обеспечивает удобный захват
• Напряжение: до 380 В - рассчитана на работу в сетях переменного тока промышленного класса
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям
• Переднее кольцо: да, пластиковое - фиксирует кнопку в панели и предотвращает проворачивание
• Способ подключения: винтовые клеммы - подходят для медных проводов сечением до 2,5 мм2
• Конструкция: плоская, круглая линза - компактная, не выступает сильно над поверхностью

Совместимость и монтаж

Кнопка SB5 в сборе монтируется на лицевую панель через отверстие диаметром 22,5 мм. Перед установкой проверьте соответствие толщины панели - она должна позволять плотно закрепить крепежную гайку сзади. Кабель подключается к винтовым клеммам внутри корпуса; рекомендуется использовать наконечники для многожильных проводов. Грибовидная головка не требует специальных инструментов для активации - достаточно нажать рукой.

Безопасность и стандарты

Изделие соответствует требованиям к аварийным остановкам согласно EN/IEC 60947-5-1. Цвет зеленый выбран в соответствии с GOST R IEC 60073 - он обозначает безопасное действие (например, запуск или сброс). Защита IP65 гарантирует работоспособность в пыльных, влажных и мытых помещениях, таких как пищевые производства или металлообрабатывающие цеха.

Преимущества

• Автоматический возврат снижает риск забытого включенного состояния
• Пластиковый корпус и переднее кольцо не проводят ток - повышают безопасность при случайном касании
• Высокая степень защиты IP65 делает кнопку пригодной для жестких условий эксплуатации
• Унифицированная конструкция совместима со стандартными панелями и другими изделиями серии SB5

Ограничения применения

• Не предназначена для частого циклического использования - оптимальна для одноразового или редкого срабатывания (аварийный режим)
• Работает только в сети до 380 В - нельзя использовать в высоковольтных системах выше этого значения
• Пластиковая конструкция не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Зеленый цвет означает “запуск” в некоторых стандартах - убедитесь, что ваша система интерпретирует его как “останов”, чтобы избежать путаницы

Примеры использования

• Аварийная остановка на металлорежущих станках
• Остановка конвейера на линии упаковки
• Кнопка сброса на щите управления насосной станции
• Локальный выключатель в клетке обслуживания промышленного робота

Практические советы

• При монтаже используйте герметичную прокладку, если панель тонкая - это предотвратит попадание пыли внутрь
• Проверьте, что винтовые клеммы затянуты с усилием 0,4–0,5 Нм - недостаточная затяжка вызывает нагрев, избыточная - повредит контакт
• Если кнопка устанавливается вне помещений, дополнительно защитите место монтажа от прямого дождя - IP65 не означает постоянное погружение
• Для сложных систем с несколькими кнопками - пометьте каждую биркой, так как зеленый цвет может вводить в заблуждение
• При замене - убедитесь, что новый экземпляр также имеет артикул sb5ac31 и тип 1НО, иначе цепь не будет размыкаться при нажатии
