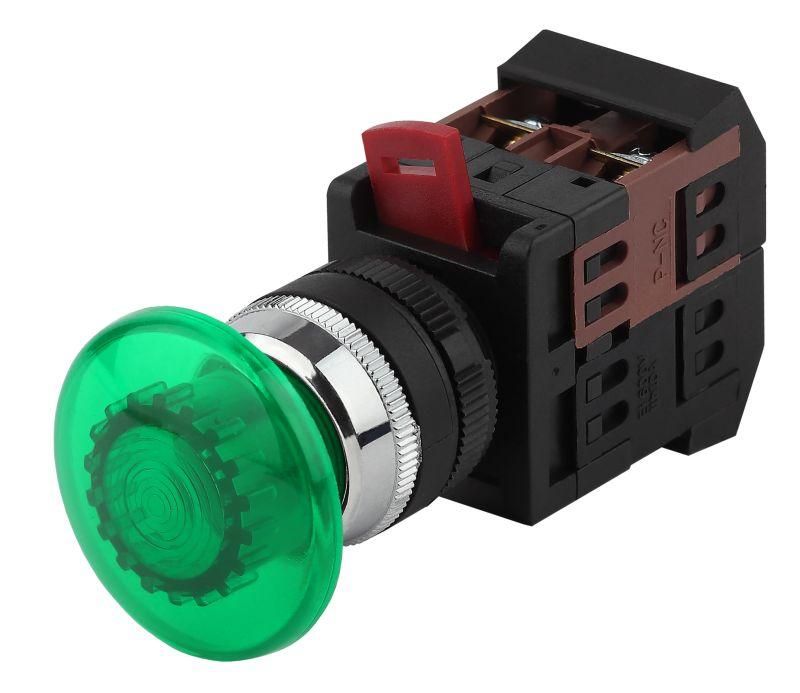

Кнопка управления AEА-22 "Грибок" зеленый d22мм 1з+1р (10/400/3200) | Б0045634 ЭРА

Кнопка управления ЭРА АЕА-22 "Грибок" зеленый d22мм 1з+1р - это надежный элемент управления для включения и остановки оборудования в промышленных щитах. Благодаря грибовидному толкателю и встроенной подсветке, она обеспечивает удобную визуальную и тактильную обратную связь даже в условиях ограниченного освещения.

Назначение и область применения

Кнопка управления ЭРА АЕА-22 "Грибок" зеленый d22мм 1з+1р используется для ручного управления электромагнитными пускателями, реле и другими устройствами автоматики. Подходит для запуска оборудования, когда требуется безопасное и однозначное действие - например, включение насоса, конвейера или станка. Цвет зеленый соответствует стандарту IEC на команды “пуск” или “включить”. Применяется в распределительных щитах, пультах управления, на оборудовании с высокими требованиями к безопасности.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Рабочее напряжение: 230 В AC/DC
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Тип толкателя: грибовидный - позволяет легко активировать кнопку даже в перчатках
• Подсветка: есть - светодиодная, встроенная в корпус, обеспечивает видимость в темноте
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от воды и пыли
• Тип подключения: винтовые клеммы - совместимы с проводами до 2,5 мм2
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет корпуса: зеленый; цвет переднего кольца: черный, пластиковое
• Конструкция: одно-постовая, круглая линза

Совместимость и монтаж

Кнопка управления ЭРА АЕА-22 "Грибок" зеленый d22мм 1з+1р монтируется на лицевую панель через отверстие диаметром 22 мм. Устанавливается в шкафы, пульты, стенды с толщиной панели до 8 мм. Контактный модуль крепится внутри щита, головка фиксируется снаружи - для замены достаточно вытянуть головку, не отключая провода. Соответствует типовым размерам для стандартных отверстий в металлических и пластиковых панелях. Совместима с любыми контактными модулями того же типа (AEА-22).

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию согласно ГОСТ Р МЭК 60947-5-1. Цвет зеленый - сигнал “включено”, что соответствует международным рекомендациям по эргономике управления. Отсутствие фиксации предотвращает случайное длительное включение. IP20 не требует герметизации, поэтому не применяется во влажных средах или на улице.

Преимущества

• Удобный грибовидный толкатель - легко нажимается одной рукой, даже в перчатках
• Подсветка повышает узнаваемость в условиях плохого освещения
• Винтовое подключение - надежное, не требует специальных инструментов
• Быстросменяемая головка - можно менять цвет или состояние без демонтажа всей кнопки
• Черное переднее кольцо контрастирует с зеленой линзой - улучшает визуальное восприятие

Ограничения применения

• Не предназначен для работы во влажных помещениях, на улице или в местах с брызгами воды - степень защиты IP20 недостаточна
• Не имеет механической фиксации - нельзя использовать как аварийную остановку, где нужна фиксированная позиция
• Не рассчитана на напряжение выше 230 В - не подходит для сетей 380–400 В
• Пластиковое кольцо не выдерживает агрессивных химических сред

Примеры использования

• Включение станка на участке механообработки
• Запуск конвейера в пищевой промышленности
• Управление насосом в системе водоснабжения
• Пуск вентиляционной системы в административном здании

Практические советы

• Перед монтажом проверьте толщину панели - она должна позволять плотно закрепить кнопку без люфта
• При подключении используйте провода сечением 0,5–2,5 мм2 - более толстые могут не войти в клемму
• Если требуется фиксация кнопки в нажатом состоянии - выбирайте модель с фиксацией, а не эту
• Для многократного использования в промышленных условиях регулярно проверяйте целостность контактов и чистоту поверхности толкателя
• При замене старой кнопки такого же типа - новая ЭРА АЕА-22 "Грибок" зеленый d22мм 1з+1р полностью взаимозаменяема
