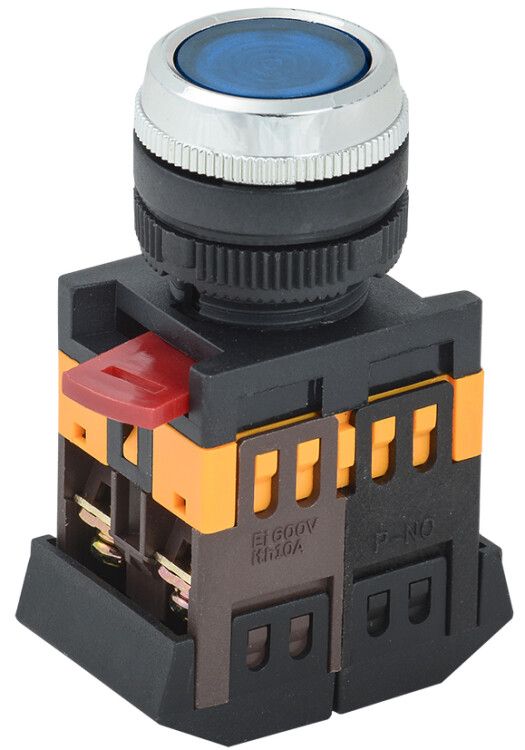

Кнопка синяя ABLFS-22 1з+1р плоская с подсветкой неон 240В - BBT30-ABLFS-K07 IEK

Кнопка ABLFS-22 от IEK - это надёжный коммутационный элемент с синей плоской клавишой и неоновой подсветкой, предназначенная для управления электромагнитными пускателями и реле в системах автоматизации. Артикул bbt30-ablfs-k07 обеспечивает простое подключение через винтовые зажимы и подходит для установки на лицевых панелях оборудования.

Назначение и область применения

Кнопка ABLFS-22 используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы устройств. Подходит для управления магнитными пускателями, реле автоматики и других аппаратов в цепях переменного тока до 240 В и постоянного тока до 400 В. Часто применяется в пультах управления станков, конвейеров, насосных станций и распределительных щитах.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Напряжение питания: 230 В AC/DC
• Коммутируемый ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Подсветка: да, неоновая лампа
• Цвет кнопки: синий
• Тип толкателя: цилиндрический
• Тип фиксации: без фиксации (возвратная)
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Способ монтажа: на лицевую панель
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Гарантийный срок: 60 месяцев
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка ABLFS-22 монтируется в панель через круглое отверстие диаметром 22 мм. Для установки требуется предварительно просверленное отверстие соответствующего размера. После вставки кнопка фиксируется защёлкой внутри корпуса панели - никаких дополнительных креплений не требует. Подключение осуществляется через два винтовых зажима: один для входа, второй для выхода. Каждый контакт рассчитан на провода сечением до 2,5 мм2. Необходимо соблюдать полярность при работе с постоянным током.

Безопасность и стандарты

Кнопка ABLFS-22 соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, что гарантирует соответствие безопасности и механической прочности. Степень защиты IP40 исключает попадание твёрдых частиц крупнее 1 мм, но не защищает от влаги - применение допускается только в сухих помещениях. Неоновая подсветка работает от сети 230 В и не требует внешнего источника питания.

Преимущества

• Чёткая визуальная индикация: синяя подсветка легко выделяет кнопку среди других элементов управления
• Простая замена: головка и контактный модуль разъёмные - можно поменять только повреждённую часть
• Высокая долговечность: неоновая лампа служит десятки тысяч часов без замены
• Универсальное питание: совместима с переменным и постоянным током
• Длительная гарантия: 5 лет - выше среднего для аналогичных изделий

Ограничения применения

• Не предназначена для установки во влажных, пыльных или наружных условиях - IP40 недостаточен для таких сред
• Не имеет самоблокировки - кнопка возвращается в исходное положение после отпускания; для импульсного управления требуется внешняя логика
• Максимальный ток 10 А - не подходит для прямого управления мощными двигателями без промежуточных контакторов
• Не рекомендовано использовать в местах с высокой вибрацией без дополнительной фиксации панели

Примеры использования

• Пуск и остановка асинхронного двигателя через магнитный пускатель
• Аварийная остановка конвейера на производстве
• Переключение режимов работы насосной станции
• Управление освещением в цеху через реле времени
• Пульт управления вентиляционной системой в административном здании

Практические советы

• При монтаже проверьте точность сверления отверстия - даже небольшое отклонение от 22 мм затруднит установку
• Используйте кабель с медными жилами и качественной изоляцией - неоновая подсветка чувствителен к скачкам напряжения
• Синяя кнопка часто используется как “стоп” - следите за цветовым стандартом в вашем объекте (по ГОСТ “красный = аварийный”, “синий = рабочий”)
• Если нужна фиксация в нажатом состоянии - выбирайте другую модель с фиксацией, так как ABLFS-22 - только возвратная
• При замене старой кнопки - сохраняйте схему подключения: НЗ и НО контакты имеют разный цвет (черный и коричневый), чтобы не перепутать
