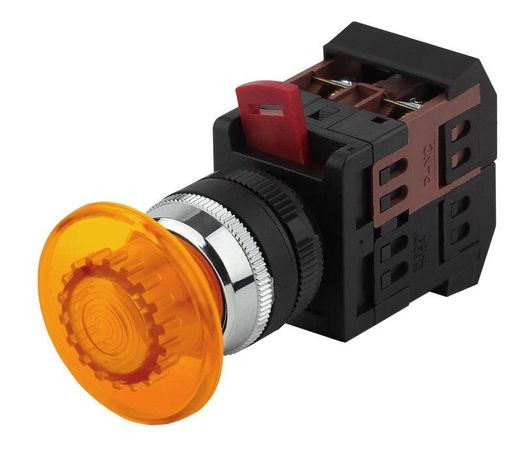

Кнопка управления AEА-22 "Грибок" желтый d22мм 1з+1р (10/400/4000) | Б0045633 ЭРА

Кнопка управления ЭРА АЕА-22 «Грибок» желтый d22 мм 1з+1р - это надежное устройство для экстренного отключения оборудования на пультах управления. Подходит для установки в распределительных щитах, на станках и конвейерах, где требуется быстрая реакция оператора.

Назначение и область применения

Кнопка управления ЭРА АЕА-22 «Грибок» используется для ручного управления электрическими цепями: запуска, остановки или аварийного отключения оборудования через контакторы, магнитные пускатели или реле. Применяется в промышленных системах с переменным током до 230 В и постоянным током до 400 В. Желтый цвет соответствует сигналу предупреждения - идеально подходит для аварийных остановок.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип толкателя: грибовидный - удобен для быстрого нажатия даже в перчатках
• Механизм: самовозврат (не фиксируется - возвращается в исходное положение после отпускания)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Напряжение питания: 230 В AC/DC
• Степень защиты: IP20 - защищена от доступа пальцами, но не от воды и пыли
• Подключение: винтовые зажимы - совместима с проводами до 2,5 мм2
• Цвет корпуса: желтый; цвет переднего кольца: черный
• Линза: круглая, прозрачная - позволяет использовать внешнюю сигнальную лампу (встроена, но тип лампы не указан)
• Количество постов: 1

Совместимость и монтаж

Кнопка управления ЭРА АЕА-22 «Грибок» устанавливается на лицевую панель через отверстие диаметром 22 мм. Переднее кольцо из пластика обеспечивает плотное прилегание к поверхности. Для монтажа достаточно просверлить отверстие нужного размера, вставить кнопку и закрепить ее сзади штатным креплением. Кабели подключаются к винтовым клеммам - рекомендуется использовать наконечники для многожильных проводов. Устройство совместимо с большинством стандартных панелей толщиной до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям к управляемым устройствам для промышленного оборудования. Степень защиты IP20 допускает использование только внутри электрошкафов или закрытых панелей - не предназначен для работы во влажных, пыльных или наружных условиях. Цветовая маркировка (желтый) соответствует рекомендациям по аварийному управлению согласно ГОСТ Р МЭК 60204-1.

Преимущества

• Удобная грибовидная форма - легко нажимается даже при ограниченном пространстве
• Самовозврат - гарантирует немедленное восстановление цепи после освобождения кнопки
• Комбинированные контакты (1НЗ + 1НО) - позволяют реализовать сложные логические схемы без дополнительных элементов
• Переднее кольцо повышает эргономичность и снижает риск случайного нажатия
• Разборная конструкция - головка снимается без инструментов для обслуживания или замены

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от брызг, пыли и влаги
• Не подходит для высокочастотных коммутаций - рассчитана на редкие операции (до 10–20 раз в минуту)
• Сигнальная лампа есть, но не указана её мощность и тип - нельзя заменить без точных данных от производителя
• Напряжение 230 В - не используйте в сетях выше 250 В AC / 400 В DC

Примеры использования

• Автоматическая линия сборки - кнопка аварийной остановки на рабочем месте
• Фрезерный станок - выключение двигателя при необходимости вмешательства
• Конвейерная система - остановка по требованию оператора
• Щит управления насосной станцией - ручной запуск/остановка

Практические советы

• При монтаже проверьте глубину отверстия - она должна позволять полностью войти корпусу без давления на переднее кольцо
• Используйте провода с жилами не более 2,5 мм2 - большие сечения могут плохо фиксироваться в винтовых клеммах
• Если планируете заменить лампу - убедитесь, что она соответствует напряжению 230 В и имеет аналогичный цоколь (обычно миниатюрная лампочка типа T10 или W2,1x9,5)
• Для длительной службы избегайте механических ударов по головке - пластиковое кольцо хрупко при сильных нагрузках
• Проверяйте целостность контактов каждые 6–12 месяцев при активном использовании - особенно важно в условиях вибраций
