Кнопка управления LAY5-BC42"Грибок"красная 1р (20/200/3200) | Б0045643 ЭРА

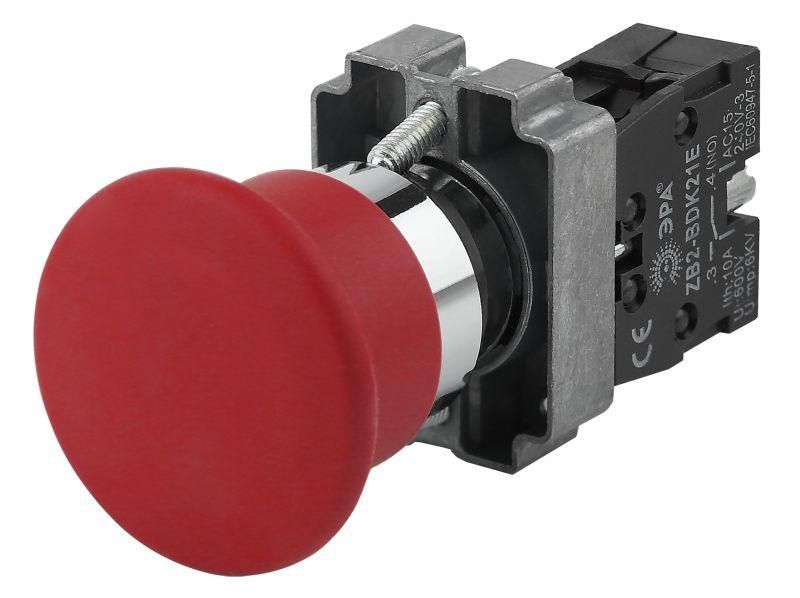

Кнопка управления LAY5-BC42 «Грибок» красная от ЭРА - это надёжный элемент управления с самовозвратом, предназначенный для запуска и остановки оборудования через коммутацию цепей управления. Артикул б0045643 используется там, где требуется однократное активирование сигнала - например, на пультах станков, элеваторов или аварийных остановках.

Назначение и область применения

Кнопка управления LAY5-BC42 применяется для управления магнитными пускателями, реле и другими устройствами автоматики в цепях переменного тока до 660 В и постоянного тока до 400 В. Красный цвет и грибовидная форма соответствуют требованиям безопасности: такая кнопка всегда указывает на аварийную или экстренную функцию. Подходит для установки на панели управления, шкафах, станках, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Тип механизма: самовозврат (не фиксируется - возвращается в исходное положение после отпускания)
• Количество контактов: один переключающий (1 НЗ - нормально замкнутый)
• Напряжение питания: 230 В AC/DC
• Диаметр отверстия для монтажа: 22 мм
• Цвет кнопки: красный
• Цвет переднего кольца: чёрный
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Способ подключения: винтовые зажимы
• Конструкция: грибовидная, с круглой линзой
• Количество постов: 1

Совместимость и монтаж

Кнопка управления LAY5-BC42 монтируется на лицевую панель через отверстие диаметром 22 мм. Устройство состоит из двух частей: головки с грибовидным толкателем и съёмного контактного модуля. После установки головки на место она защёлкивается и может быть легко снята для обслуживания без демонтажа проводов. Для подключения используйте винтовые клеммы - подходят провода сечением до 2,5 мм2. Перед установкой проверьте, что толщина панели позволяет плотно закрепить корпус.

Безопасность и стандарты

Кнопка соответствует общепринятым требованиям к управлению оборудованием: красный цвет и грибовидная форма соответствуют ГОСТ Р МЭК 60204-1 для аварийных остановок. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не рассчитана на работу во влажных средах, на улице или в условиях повышенной запылённости.

Преимущества

• Удобная и узнаваемая форма - грибовидный толкатель легко нажимается даже в перчатках
• Модульная конструкция: можно менять головку без отсоединения проводов
• Чёткая механическая обратная связь - чувствуется момент срабатывания
• Интегрированное чёрное кольцо повышает контрастность и видимость кнопки
• Поддерживает как переменный, так и постоянный ток - универсальность в проектировании

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли, агрессивных сред - степень защиты IP20 недостаточна
• Не имеет индикации - не оснащена лампой, нельзя использовать как индикатор состояния
• Только один контакт - не подходит для сложных схем, требующих нескольких контактов
• Не рекомендовано применение вне помещений или в местах с риском попадания жидкости

Примеры использования

• Аварийная остановка станка - красная кнопка на пульте управления
• Остановка конвейера в случае сбоя
• Сброс системы автоматики после срабатывания защиты
• Ручной запуск насоса или вентилятора в режиме тестирования

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию, большее - плохую фиксацию
• Не затягивайте винты слишком сильно - это может повредить изоляцию или пластик
• Для систем с несколькими кнопками используйте цветовое кодирование: красная - авария, зелёная - старт, жёлтая - предупреждение
• Если нужна защита от внешних воздействий - выбирайте модели с IP65/IP67; LAY5-BC42 подходит только для сухих внутренних помещений
• Проверяйте соответствие нагрузки контактов - максимальный ток не указан, но для типичных цепей управления (до 5 А) он достаточен
