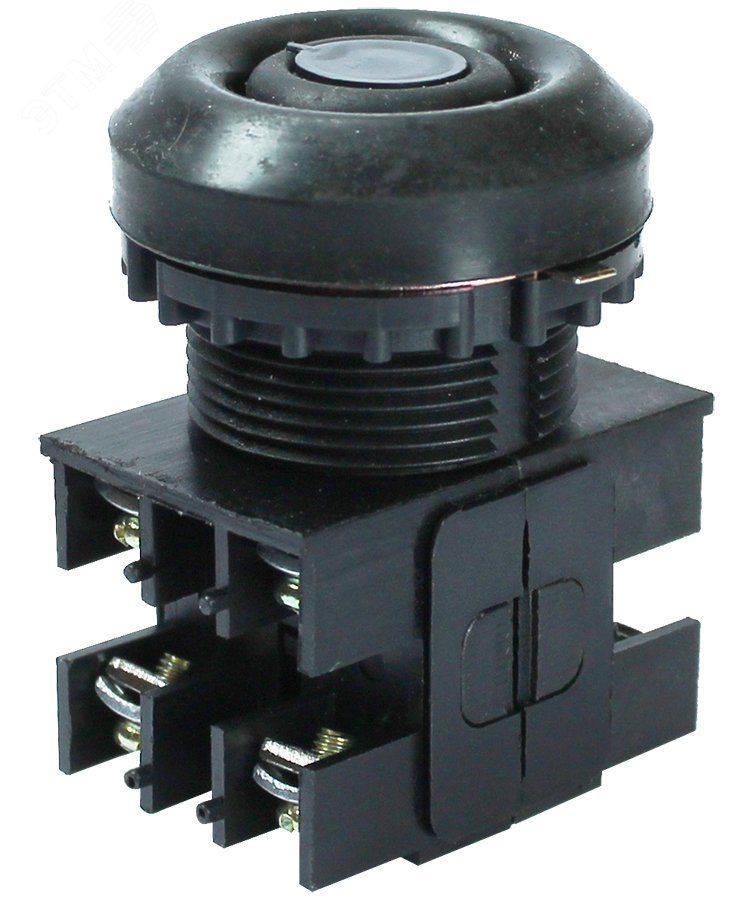

Выключатель кнопочный ВК30-10-22110-54 У2 2НО+2НЗ цилиндр 10А IP54 660В черн. Электротехник ET052784

Выключатель кнопочный ВК30-10-22110-54 У2 от бренда Электротехник - компактное устройство с четырьмя контактами (два нормально-замкнутых и два нормально-разомкнутых) для управления электрическими цепями на панелях оборудования. Подходит для установки в условиях повышенной запыленности и влажности благодаря защите IP54.

Назначение и область применения

Выключатель кнопочный ВК30-10-22110-54 У2 предназначен для ручного управления электрическими цепями постоянного и переменного тока. Четыре контакта позволяют одновременно управлять двумя различными функциями - например, включить один контур и выключить другой. Применяется в системах автоматизации, на станках, конвейерах, пультах управления и распределительных щитах. Особенно эффективен там, где требуется надежная работа в сложных условиях - на производствах, в логистических комплексах и объектах с высокой запыленностью.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 10 А
• Количество нормально-замкнутых (НЗ) контактов: 2
• Количество нормально-разомкнутых (НО) контактов: 2
• Тип толкателя: цилиндрический, высокий корпус
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в умеренном климате с возможным образованием конденсата
• Монтаж: на лицевую панель через отверстие диаметром 30 мм
• Фиксация: без механической фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет: черный корпус, натуральное переднее кольцо
• Конструкция линзы: круглая, равномерно рассеивает свет при наличии индикации
• Количество постов: 1 - одно действие на весь механизм
• Нормативный документ: ТУ 3428-005-59826184-2006

Совместимость и монтаж

Выключатель кнопочный ВК30-10-22110-54 У2 устанавливается в панели с предварительно просверленным отверстием диаметром 30 мм. Для фиксации используется резьбовое крепление внутри корпуса - достаточно затянуть гайку с тыльной стороны. Переднее кольцо обеспечивает герметичную посадку и эстетичный вид. Кабель подводится к клеммам снизу - доступ к ним открыт после демонтажа задней крышки. Совместим с проводами сечением до 2,5 мм2. Не требует специальных инструментов для монтажа - подходит для быстрой замены в существующих панелях.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-005-59826184-2006 и имеет степень защиты IP54, что гарантирует безопасную работу в средах с пылью и влагой. Максимальное напряжение 660 В позволяет использовать его в промышленных сетях, однако не предназначено для высоковольтных систем выше этого значения. Отсутствие фиксации снижает риск случайного длительного включения - кнопка всегда возвращает себя в исходное состояние. Работает в рамках допустимого температурного диапазона У2 - не рекомендован для экстремального холода ниже −25C или жары выше +40C.

Преимущества

• Четыре контакта в одном корпусе - экономят место на панели и упрощают схемы управления
• Цилиндрическая форма и высокий толкатель обеспечивают удобное нажатие даже в перчатках
• Защита IP54 повышает долговечность в пыльных и влажных помещениях
• Натуральное переднее кольцо совместимо с большинством цветовых решений панелей
• Отсутствие фиксации снижает вероятность ошибочного удержания в активном состоянии

Ограничения применения

• Не подходит для частого импульсного включения/выключения свыше 1000 циклов в час - износ контактов возрастает
• Не имеет встроенной индикации - для сигнализации состояния требуется внешний индикатор
• Не предназначен для взрывоопасных зон - отсутствует взрывозащита
• Работает только в пределах климатического исполнения У2 - не применяется в тропическом или арктическом климате
• Не имеет механизма фиксации - нельзя использовать как переключатель режима (например, “вкл./выкл.”)

Примеры использования

• Пульт управления станком: одна кнопка включает двигатель (НО), другая - останавливает (НЗ)
• Система аварийной остановки: две пары контактов используются для отключения питания и активации сигнализации
• Щит управления конвейером: комбинированное управление стартером и тормозом
• Линии сборки: кнопка для запуска операции и одновременного отключения смежного участка

Практические советы

• Перед установкой проверьте глубину панели - высокий корпус требует минимум 35–40 мм свободного места сзади
• При использовании в местах с вибрацией дополнительно закрепите кабели хомутиками - чтобы не нагружать клеммы
• Для увеличения срока службы избегайте частых нажатий с усилием больше необходимого - достаточно легкого касания
• Если нужна индикация, используйте внешние LED-индикаторы рядом с кнопкой - сам ВК30-10-22110-54 У2 не оснащен подсветкой
• При замене аналогичного устройства убедитесь, что диаметр отверстия точно 30 мм - меньшее отверстие не позволит установить кнопку
