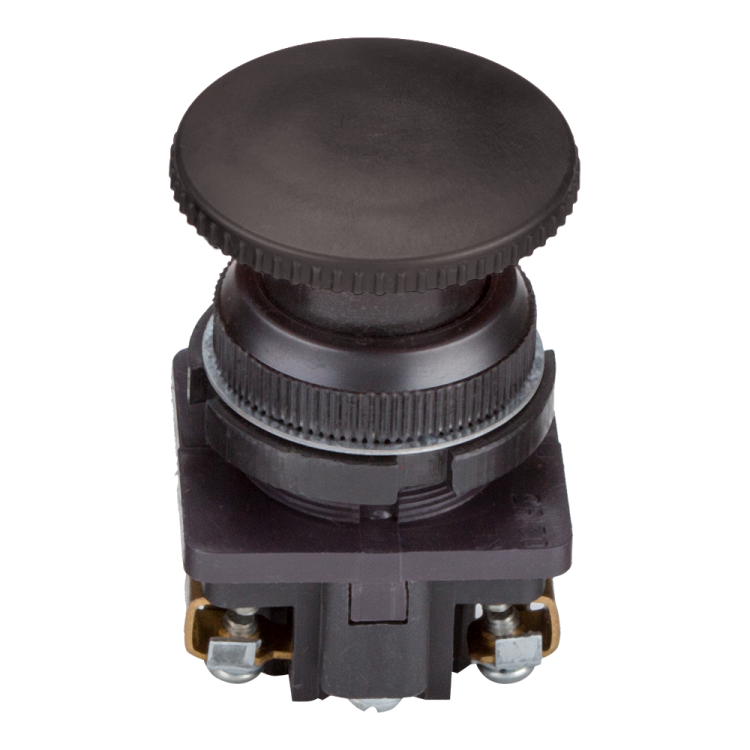

Выключатель кнопочный КЕ 021-У3-исп.1 (черный) | 264500 КЭАЗ

Выключатель кнопочный КЕ 021-У3-исп.1 (черный) от КЭАЗ - это надёжный элемент управления для цепей сигнализации и автоматики, работающий в сетях переменного и постоянного тока до 660 В. Простой, компактный и совместимый с панелями оборудования, он применяется там, где нужен быстрый ручной запуск или остановка процесса.

Назначение и область применения

Выключатель кнопочный КЕ 021-У3-исп.1 (черный) предназначен для ручного включения и выключения электрических цепей управления - например, старта и остановки двигателей, клапанов, световой сигнализации. Подходит для установки на пультах, щитах и корпусах машин. Грибовидная форма позволяет легко активировать кнопку даже в условиях ограниченного доступа или при использовании перчаток.

Технические характеристики

• Тип кнопки: грибовидная - обеспечивает удобное нажатие с любого направления
• Коммутируемые контакты: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО) - позволяют реализовать сложную логику управления
• Рабочее напряжение: до 660 В AC/DC - совместим с большинством промышленных систем управления
• Коммутируемый ток: 10 А - рассчитан на нагрузки типичных катушек реле, магнитных пускателей
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Монтаж: на лицевую панель через отверстие Ø30 мм
• Габариты: 30,5×30,5×30,5 мм - компактный размер для плотной компоновки
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет: черный - визуально сочетается с большинством панелей
• Переднее кольцо: да, черное - усиливает герметичность и эстетику установки

Совместимость и монтаж

Выключатель кнопочный КЕ 021-У3-исп.1 (черный) устанавливается в круглое отверстие диаметром 30 мм. Для монтажа достаточно продеть выводы контактов через панель и затянуть фиксирующую гайку с внутренней стороны. Убедитесь, что толщина панели не превышает 8–10 мм - иначе возможны трудности с закручиванием гайки. Винтовые зажимы допускают подключение одножильных и многожильных проводов сечением до 2,5 мм2. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и сертифицировано для работы в промышленных условиях. Степень защиты IP40 предотвращает попадание инструментов и крупной пыли, но не обеспечивает защиту от брызг, влаги или мытья. Не используйте в помещениях с высокой влажностью, на улице или в местах, где есть риск воздействия жидкостей.

Преимущества

• Четыре контакта (2 НЗ + 2 НО) - позволяют использовать один прибор вместо двух, экономя место и стоимость
• Грибовидный толкатель - снижает вероятность случайного срабатывания и удобен при работе в перчатках
• Надёжные винтовые зажимы - минимизируют риск окисления и плохого контакта
• Совместимость с панелями из металла, пластика и композитов - универсальность установки
• Производитель: КЭАЗ - известный российский бренд с долгой историей производства промышленной аппаратуры

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - не используется для прямого управления двигателями
• IP40 не защищает от воды - нельзя применять во влажных средах, на открытых площадках или в пищевой промышленности
• Отсутствие фиксации - не подходит для функций “вкл./выкл.” с удержанием; только импульсное управление
• Нет индикации - не имеет встроенной лампы, поэтому не подходит для визуального указания состояния

Примеры использования

• Остановка станка на производстве - кнопка на пульте оператора
• Аварийный останов конвейера - грибовидная кнопка в зоне доступа
• Запуск насоса в системе орошения - через релейную цепь
• Сигнализация “внимание” - использование одного НО контакта для включения звукового оповещателя

Практические советы

• При монтаже в металлическую панель - убедитесь, что отверстие точно 30 мм, иначе кнопка будет болтаться
• Для длительной службы - регулярно проверяйте затяжку винтов, особенно в вибрационных условиях
• Если требуется индикация - выбирайте модель с лампой (например, КЕ 021-У3-исп.2), а не этот вариант
• При подключении нескольких устройств - группируйте провода по цветам: красный - питание, синий - НО, чёрный - НЗ
• Артикул 264500 - это точный идентификатор для заказа запасных частей или аналогов
