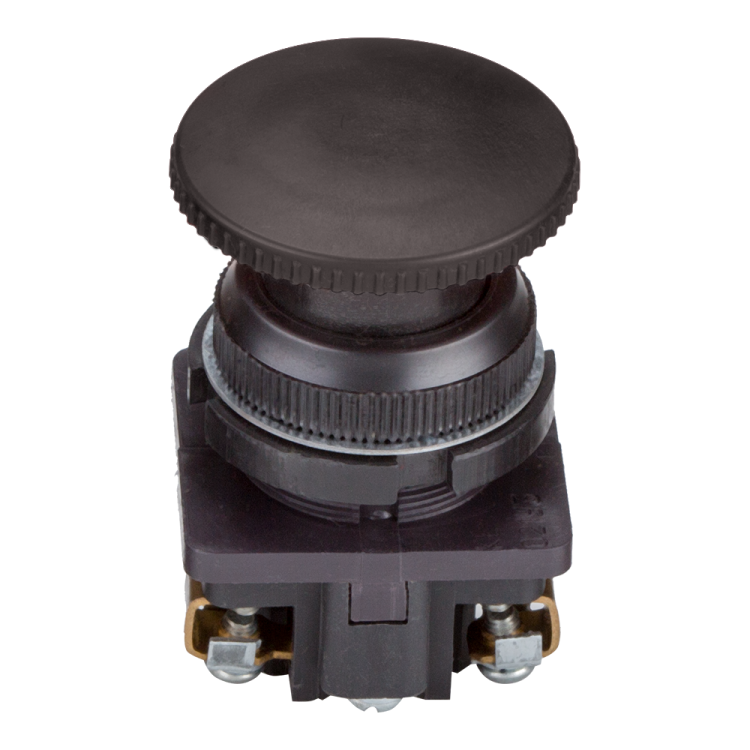

Выключатель кнопочный КЕ 021-У3-исп.3 (черный) | 264504 КЭАЗ

Выключатель кнопочный КЕ 021-У3-исп.3 (черный) от КЭАЗ - это надёжный элемент управления для цепей сигнализации и автоматики, работающий в сетях переменного и постоянного тока до 660 В. Простой, компактный и совместимый с панелями оборудования, он применяется там, где нужен быстрый ручной запуск или остановка процесса.

Назначение и область применения

Выключатель кнопочный КЕ 021-У3-исп.3 (черный) предназначен для ручного включения и выключения электрических цепей управления - например, старта и остановки двигателей, управление реле, срабатывание аварийных систем. Подходит для установки на панели станков, конвейеров, щитов управления и других промышленных устройств. Грибовидная форма позволяет легко активировать кнопку даже в условиях ограниченного доступа или при использовании перчаток.

Технические характеристики

• Тип кнопки: грибовидная - обеспечивает удобное нажатие с любого направления
• Коммутируемые контакты: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО) - позволяют реализовать сложные логические схемы управления
• Рабочее напряжение: до 660 В AC/DC - совместим с большинством промышленных систем контроля
• Коммутируемый ток: 10 А - рассчитан на нагрузки типичных управляющих цепей
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Монтаж: на лицевую панель через отверстие Ø30 мм - соответствует стандартным размерам панельных проёмов
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды и брызг
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Габариты: 30,5×30,5×30,5 мм - компактный размер для плотной компоновки
• Цвет: черный с чёрным передним кольцом - эргономично и нейтрально визуально
• Количество постов: один - одноканальное управление

Совместимость и монтаж

Выключатель кнопочный КЕ 021-У3-исп.3 (черный) устанавливается в круглое отверстие диаметром 30 мм, предусмотренное в панели. Для монтажа достаточно продеть выводы проводов через заднюю часть корпуса и затянуть их винтовыми клеммами. Переднее кольцо фиксирует устройство в панели, предотвращая выпадение. Устройство не требует специальных инструментов - достаточно плоской отвёртки для подключения. Совместим с любыми контактными модулями, использующими стандартные винтовые клеммы.

Безопасность и стандарты

Выключатель кнопочный КЕ 021-У3-исп.3 (черный) соответствует требованиям ГОСТ Р МЭК 60947-5-1 и сертифицирован для работы в промышленных условиях. Степень защиты IP40 гарантирует безопасную работу в помещениях с минимальным уровнем пыли. Отсутствие световой индикации делает его подходящим для ситуаций, когда визуальный сигнал не требуется или используется внешняя индикация.

Преимущества

• Надёжная механика: грибовидный толкатель выдерживает многократные нажатия без износа
• Гибкая коммутация: четыре контакта (2 НЗ + 2 НО) позволяют использовать его в различных схемах - от простого старта до интерлоков
• Простота замены: стандартные размеры и винтовое подключение обеспечивают легкую замену аналогов
• Интеграция в существующие системы: совместим с другими изделиями серии КЕ от КЭАЗ

Ограничения применения

• Не предназначен для установки во влажных средах или местах с риском попадания жидкости - IP40 не обеспечивает защиту от брызг
• Не имеет фиксации - нельзя применять как аварийный выключатель с блокировкой; для этого нужны модели с фиксацией типа “нажать-зафиксировать”
• Не оснащён индикатором - не подходит для задач, где необходимо визуальное указание состояния
• Максимальный ток 10 А - не годится для прямого управления силовыми цепями выше этой отметки

Примеры использования

• Аварийная остановка станка - кнопка устанавливается на видном месте, нажатие сразу размыкает цепь питания
• Запуск конвейера - кнопка НО замыкает цепь пускателя, НЗ используются для блокировки
• Сигнализация в щите управления - кнопка используется для тестирования работоспособности реле
• Локальная панель управления насосной станцией - сочетание с другим оборудованием серии КЕ

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 30 мм - меньшее вызовет трудности, большее - снижает герметичность и прочность крепления
• Используйте провода сечением до 2,5 мм2 - более толстые плохо войдут в клеммы
• Для длительной эксплуатации в пыльных помещениях рекомендуется периодическая очистка поверхности кнопки
• Если вам нужна функция фиксации или индикация - выбирайте другие исполнения серии КЕ, например, с лампой или фиксацией
• Выключатель кнопочный КЕ 021-У3-исп.3 (черный) - идеальный выбор для базового управления, но не для высоких частотных операций свыше 1000 циклов в час
