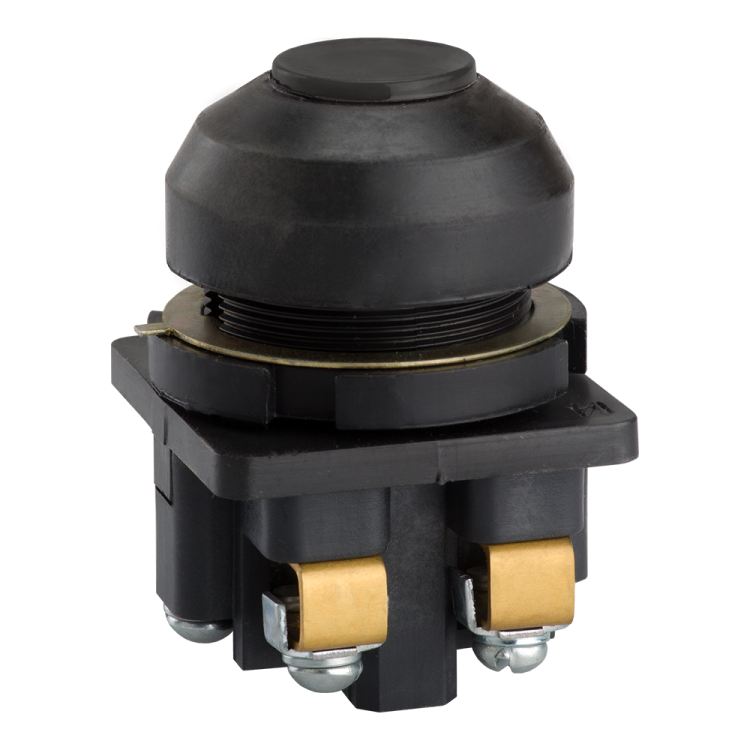

Выключатель кнопочный КЕ 081-У2-исп.3 ( черный) | 222865 КЭАЗ

Выключатель кнопочный КЕ 081-У2-исп.3 (черный) от КЭАЗ предназначен для ручного управления электрическими цепями в системах автоматизации - например, запуска, остановки или сигнализации. Этот выключатель с двумя нормально замкнутыми и двумя нормально разомкнутыми контактами обеспечивает надёжную коммутацию в условиях повышенной запылённости и влаги благодаря защите IP54.

Назначение и область применения

Выключатель кнопочный КЕ 081-У2-исп.3 используется для управления слаботочными цепями: он подаёт команды на контакторы, реле или другие устройства автоматики. Подходит для установки на пультах управления, станках, конвейерах, кузнечно-прессовом оборудовании и других стационарных установках, где требуется частый ручной контроль работы оборудования.

Технические характеристики

• Тип: кнопочный выключатель с самовозвратом - после нажатия возвращается в исходное положение
• Рабочее напряжение: до 690 В переменного тока (AC) или до 440 В постоянного тока (DC)
• Количество контактов: 2 нормально замкнутых (НО) + 2 нормально разомкнутых (НЗ)
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C в помещениях с умеренной влажностью
• Габариты: 31×56×30,5 мм - компактная форма для плотной установки на панелях
• Цвет: черная кнопка и черное переднее кольцо - снижают блики, подходят для промышленных пультов
• Монтаж: на лицевую панель через круглое отверстие диаметром 22 мм (по стандарту для серий КЕ)
• Линза: круглая, без лампы - световая индикация отсутствует
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Выключатель КЕ 081-У2-исп.3 устанавливается в подготовленное отверстие диаметром 22 мм на панели корпуса. Передняя часть фиксируется с помощью резьбового крепления внутри корпуса. Для монтажа не требуются специальные инструменты - достаточно отвертки для затяжки винтов. Совместим с другими элементами серии КЕ: можно использовать совместно с индикаторами, предохранителями или другими кнопками в одном блоке. Обязательно проверьте глубину панели - внутренние части выключателя выходят назад на 30,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Защита IP54 позволяет применять его в средах с пылью, влагой и масляными брызгами, что повышает безопасность при работе в цехах. Отсутствие световой индикации делает его менее энергоёмким, но требует внешней индикации при необходимости визуального контроля состояния.

Преимущества

• Надёжная механика с самовозвратом - исключает случайное заклинивание
• Два пары контактов позволяют управлять двумя цепями одновременно - экономит место на панели
• Чёрный цвет кнопки и кольца снижает зрительную нагрузку в освещённых цехах
• Винтовое подключение - прочное и долговечное, особенно при вибрациях
• Совместимость с широким спектром устройств серии КЭАЗ - легко заменить или расширить систему

Ограничения применения

• Не предназначен для коммутации силовых цепей выше указанных значений - только для цепей управления
• Отсутствует подсветка - нельзя использовать там, где нужна индикация состояния
• Не рекомендован для установки в местах с постоянным воздействием струй воды или погружением
• Климатическое исполнение У2 не допускает эксплуатации на открытом воздухе или в холодных необогреваемых помещениях ниже −25C
• Не имеет функции блокировки - не подходит для аварийных остановок, требующих удержания в нажатом состоянии

Примеры использования

• Кнопка “Старт” и “Стоп” на пульте станка с ЧПУ - два контакта позволяют реализовать обе функции в одном корпусе
• Сигнальная кнопка “Авария” на конвейере - активирует звуковой оповещатель и останавливает ленту
• Управление пневматическим клапаном в химическом реакторе - устойчив к маслу и пыли
• Ручной запуск насоса в системе орошения - надёжно работает даже при периодических промывках

Практические советы

• При монтаже используйте шайбы и гроверы на винты - они предотвращают ослабление при вибрациях
• Проверьте посадочный диаметр отверстия - должен быть точно 22 мм; меньшее отверстие не позволит установить выключатель
• Для длинных проводов используйте кабельные вводы - чтобы не нарушить степень защиты IP54
• Если нужна индикация, выбирайте модель с лампой (например, КЕ 081-У2-исп.4) или подключите внешний индикатор
• При замене старого выключателя - сверьте количество и тип контактов: здесь 2НЗ+2НО, а не 1НЗ+1НО
