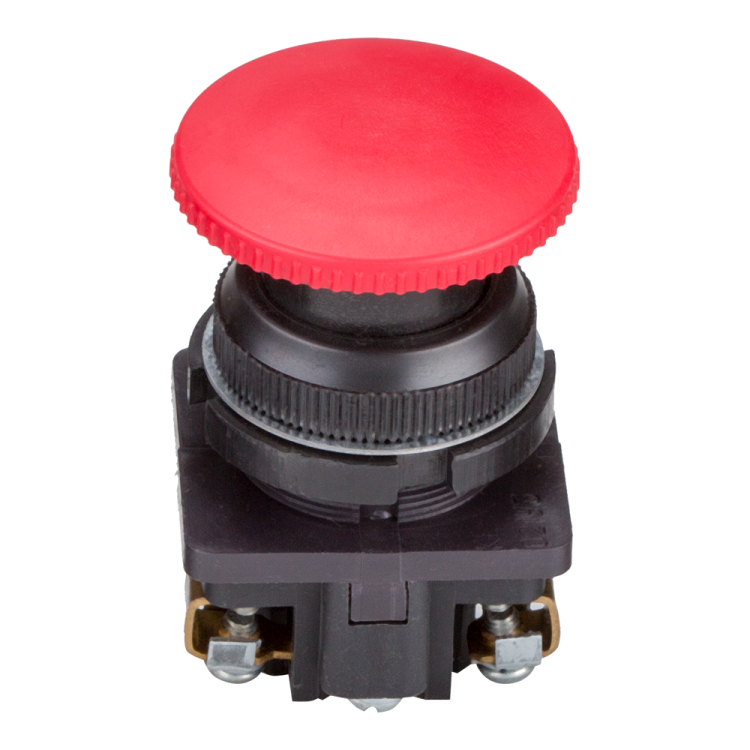

Выключатель кнопочный КЕ 021-У3-исп.1 (красный) | 264499 КЭАЗ

Выключатель кнопочный КЕ 021 У3 исполнение 1 красный от КЭАЗ - это надёжный элемент управления для цепей сигнализации и контроля, рассчитанный на работу с переменным и постоянным током. Простой в монтаже, с грибовидной кнопкой и индикацией, он подходит для установки на панели оборудования, где требуется быстрый и визуально заметный запуск или останов.

Назначение и область применения

Выключатель кнопочный КЕ 021 У3 исполнение 1 красный предназначен для ручного управления электрическими цепями управления - например, для запуска, останова или аварийного отключения оборудования. Подходит для использования в системах автоматизации, на станках, конвейерах, насосных станциях и других промышленных установках. Красный цвет кнопки соответствует стандарту безопасности: указывает на функцию экстренной остановки или опасную операцию.

Технические характеристики

• Рабочее напряжение: до 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Тип кнопки: грибовидная, без фиксации - возвращается в исходное положение после отпускания
• Количество нормально открытых (НО) контактов: 2
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Диаметр отверстия для монтажа: 30,5 мм
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Переднее кольцо: чёрное, металлическое, обеспечивает плотную посадку в панели
• Индикация: есть - световой индикатор встроен в корпус, работает при наличии внешней лампы (не встроена)
• Монтаж: на лицевую панель через круглое отверстие

Совместимость и монтаж

Выключатель КЕ 021 У3 исполнение 1 красный устанавливается в панель через отверстие диаметром 30,5 мм. Для правильной установки необходимо просверлить отверстие точно по размеру - меньшее отверстие затруднит монтаж, большее - снижает герметичность и прочность крепления. Передние кольцо и фиксирующая гайка обеспечивают надёжную посадку. Монтаж возможен как на стационарных, так и на движущихся частях оборудования. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Индикатор требует подключения внешней лампочки - сам выключатель её не содержит.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.5.1 и используется в соответствии с принципами безопасного управления. Цвет красной кнопки и отсутствие фиксации соответствуют нормам для аварийных остановов. Степень защиты IP40 предотвращает доступ твёрдых частиц размером свыше 1 мм, но не защищает от брызг, влаги или пыли - не применяйте в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Простая и проверенная конструкция - высокая надёжность в условиях промышленной эксплуатации
• Яркая красная кнопка с чёрным кольцом - легко распознаётся даже издалека
• Два НО контакта позволяют управлять двумя цепями одновременно - экономит место на панели
• Поддержка AC/DC - универсальность для различных типов цепей управления
• Винтовое подключение - совместимо с широким спектром проводов, не требует специальных инструментов

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от воды
• Не имеет внутренней лампы - для индикации нужна внешняя лампа и источник питания
• Без фиксации - нельзя использовать как переключатель режима; только импульсное управление
• Не подходит для силовых цепей выше 10 А - превышение нагрузки вызовет повреждение контактов
• Требуется точное отверстие 30,5 мм - использование адаптеров или увеличенных отверстий снижает надёжность крепления

Примеры использования

• Аварийная остановка станка - красная кнопка на пульте управления
• Запуск конвейера - кнопка с двумя контактами для замыкания цепи управления
• Сигнализация срабатывания - индикатор включается при нажатии, если подключена внешняя лампа
• Контрольный пункт на щите - для тестирования или ручного ввода команд

Практические советы

• При монтаже используйте штангенциркуль для проверки диаметра отверстия - допуск +-0,2 мм критичен
• Для долговечности подключайте провода с жилами не менее 0,5 мм2 - слишком тонкий провод плохо фиксируется в винтовом зажиме
• Если нужна индикация - выбирайте лампу с напряжением, совпадающим с рабочим напряжением цепи (до 660 В)
• Не используйте этот выключатель вместо рубильника - он не рассчитан на отключение больших токов
• Проверьте наличие двух свободных контактов перед проектированием схемы - они нужны для реализации логики управления
