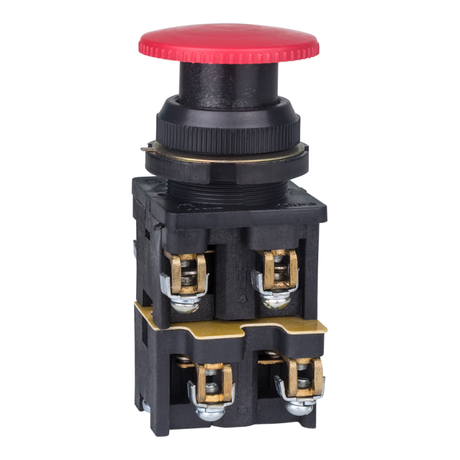

Выключатель кнопочный КЕ 022-У3-исп.3 (красный) | 264505 КЭАЗ

Выключатель кнопочный КЕ 022-У3-исп.3 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в промышленном оборудовании. Этот выключатель обеспечивает надёжную коммутацию при работе с переменным и постоянным током, отличается грибовидной формой кнопки и высокой степенью механической защищённости. Артикул 264505 соответствует сериям устройств подачи команд и сигналов.

Назначение и область применения

Выключатель кнопочный КЕ 022-У3-исп.3 (красный) используется для запуска, остановки или аварийного отключения оборудования через управление слаботочными цепями. Подходит для систем автоматизации, где требуется быстрое и однозначное воздействие оператора. Применяется на станках, конвейерах, кузнечно-прессовом оборудовании, в химически агрессивных средах и других условиях, требующих надёжного ручного контроля.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 3
• Количество нормально открытых (НО) контактов: 1
• Максимальное напряжение: 660 В переменного тока (AC), 440 В постоянного тока (DC)
• Коммутируемый ток: 10 А
• Тип кнопки: грибовидная, красного цвета
• Тип толкателя: грибовидный
• Фиксация кнопки: без фиксации (возврат при отпускании)
• Подключение: винтовые зажимы
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: на лицевую панель
• Размеры: 30,5 × 30,5 × 30,5 мм
• Переднее кольцо: есть, черного цвета
• Лампа: не предусмотрена
• Количество постов: один

Совместимость и монтаж

Выключатель КЕ 022-У3-исп.3 (красный) монтируется в отверстие диаметром 30–31 мм на панели корпуса оборудования. Переднее кольцо плотно прилегает к поверхности, предотвращая провисание и повреждение изоляции. Для подключения используйте медные жилы сечением до 2,5 мм2. Убедитесь, что панель имеет достаточную прочность для восприятия усилия при нажатии кнопки. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и другим нормам для аппаратов управления. Конструкция исключает случайное активирование благодаря форме грибовидной кнопки и отсутствию фиксации. Выключатель не предназначен для работы во взрывоопасных зонах или в условиях прямого брызгания жидкости - IP40 не обеспечивает защиту от влаги.

Преимущества

• Широкий спектр исполнений позволяет выбрать нужное количество и тип контактов под задачу
• Грибовидная форма кнопки снижает риск неверного нажатия и удобна для экстренного отключения
• Защита от самопроизвольного включения достигается за счёт отсутствия фиксации - кнопка всегда возвращается в исходное состояние
• Корпус и контактная группа обеспечивают долговечность даже при частых срабатываниях

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, возможным брызгами или мытьём - IP40 не защищает от воды
• Не подходит для коммутации силовых цепей выше 10 А
• Не содержит сигнализационной лампы - для визуального указания состояния потребуется внешний источник света
• Не рассчитан на работу в условиях температур ниже −25 C или выше +60 C (не указано явно, но следует из общего класса КЭАЗ)

Примеры использования

• Аварийная остановка станка - красный цвет кнопки соответствует правилам безопасности
• Запуск конвейера после проверки безопасного доступа
• Сигнал сброса системы на контролируемом участке производства
• Управление пускателем в распределительном щите

Практические советы

• Выбирая аналогичные модели, обращайте внимание на число НЗ и НО контактов - здесь 3+1 оптимально для большинства схем управления
• При сборке панели учтите габариты 30,5×30,5 мм - сверлите отверстие точно по размеру, чтобы избежать люфта
• Для увеличения срока службы не нагружайте кнопку длительным давлением - она не предназначена для удерживания
• Проверьте соответствие напряжения сети: максимальное AC - 660 В, DC - 440 В; превышение недопустимо
• При необходимости модификации схемы можно использовать другие исполнения серии КЕ 022 - они совместимы по креплению и габаритам
