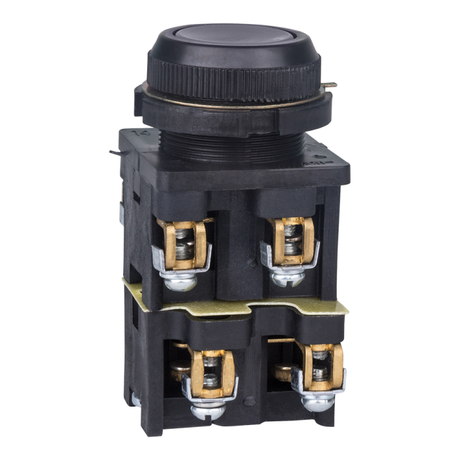

Выключатель кнопочный КЕ 012-У3-исп.2 (черный) | 264487 КЭАЗ

Выключатель кнопочный КЕ 012-У3-исп.2 (черный) от КЭАЗ предназначен для ручного управления электрическими цепями в системах автоматизации - например, запуска, остановки или сигнализации оборудования. Этот выключатель отличается компактными габаритами, надежным винтовым подключением и совместимостью с цепями переменного и постоянного тока до 660 В.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.2 (черный) используется для коммутации цепей управления в устройствах автоматики, пультах управления, станках, конвейерах и других промышленных системах. Он не предназначен для коммутации силовых цепей, а служит для подачи команд - например, включение двигателя, аварийная остановка, включение индикации. Подходит для установки как на неподвижных, так и на подвижных элементах оборудования.

Технические характеристики

• Тип: кнопочный выключатель с одним постом
• Работает от сети AC/DC до 660 В
• Максимальный коммутируемый ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ), 3 нормально открытых (НО)
• Подключение: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Габариты: 30,5 × 30,5 × 30,5 мм
• Тип толкателя: цилиндрический, без фиксации - возвращается в исходное положение после отпускания
• Цвет корпуса и переднего кольца: черный
• Монтаж: через отверстие 30 мм в панели

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.2 (черный) устанавливается в круглое отверстие диаметром 30 мм. Переднее кольцо обеспечивает плотную посадку и герметичность в панели. Для монтажа достаточно продеть провода через заднюю часть и затянуть их винтовыми клеммами. Убедитесь, что толщина панели позволяет зафиксировать устройство - минимальная рекомендованная толщина составляет 1–3 мм. Не требует специальных инструментов, кроме отвертки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, но не защищает от брызг, влаги или пыли в значительном количестве. Применяйте в помещениях с контролируемой средой - без воздействия жидкости, масла или абразивной пыли.

Преимущества

• Компактный размер - легко помещается в ограниченном пространстве
• Надежное винтовое подключение - минимизирует риск ослабления контактов
• Большое количество контактных групп (4 шт.) - позволяет реализовать сложные логические схемы без дополнительных реле
• Единый дизайн серии КЕ - удобно использовать в одном оборудовании несколько одинаковых моделей

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP40 недостаточен для таких условий
• Не имеет фиксации кнопки - нельзя использовать как переключатель режима (например, “вкл./выкл.”); только импульсное управление
• Не оснащен индикацией - не поддерживает световые сигналы; для этого нужны другие модели с лампой
• Максимальный ток 10 А - не годится для прямого управления мощными нагрузками выше 2,5 кВт при 220 В

Примеры использования

• Кнопка “Старт” на пульте станка - замыкает цепь пускателя через нормально открытый контакт
• Кнопка “Стоп” - размыкает цепь через нормально замкнутый контакт
• Сигнальная кнопка “Авария” - одновременно отключает питание (по НЗ) и включает зуммер (по НО)
• Управление конвейером: три НО контакта используются для активации трех различных этапов работы

Практические советы

• При подборе аналога проверьте количество и тип контактов - КЕ 012-У3-исп.2 (черный) имеет уникальную комбинацию 1НЗ+3НО
• Для установки в металлическую панель используйте изоляционные втулки, чтобы избежать замыкания на корпус
• Не допускайте перегрузки по току - даже кратковременные скачки свыше 10 А могут повредить контакты
• Если нужна фиксированная кнопка или индикация - рассмотрите другие исполнения серии КЕ, например, с лампой или механической фиксацией
• Проверяйте посадочный диаметр отверстия - он должен быть точно 30 мм, иначе возникнет люфт или трудности с установкой
