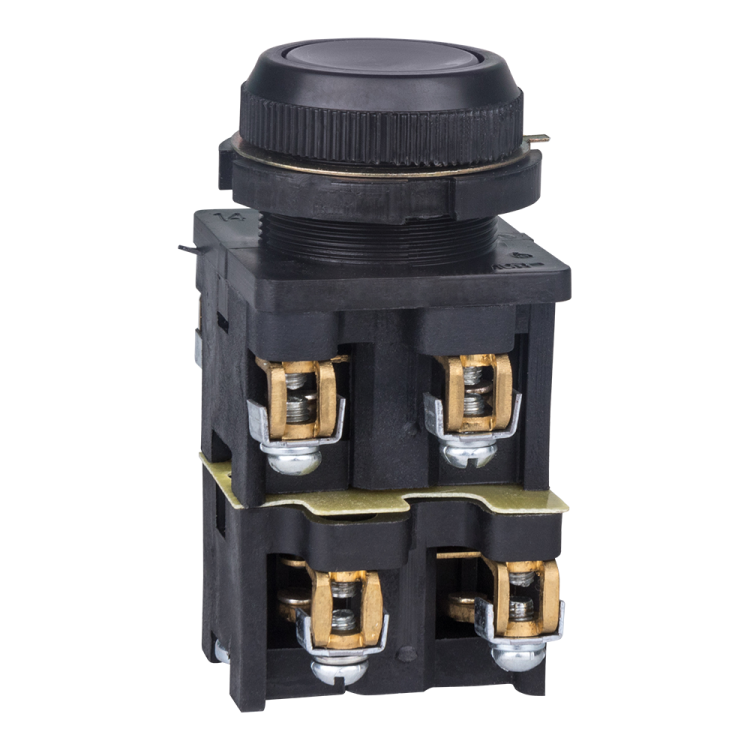

Выключатель кнопочный КЕ 012-У3-исп.4 (черный) | 264496 КЭАЗ

Выключатель кнопочный КЕ 012-У3-исп.4 (черный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель работает с переменным и постоянным током, имеет компактную форму и монтируется на лицевые панели через отверстие 30 мм. Артикул 264496 соответствует модели из серии устройств подачи команд и сигналов.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.4 (черный) используется для включения и отключения цепей управления в оборудовании с низким энергопотреблением. Подходит для работы в пультах управления, станках, конвейерах, системах автоматического контроля. Применяется там, где требуется однократное или периодическое воздействие оператора - например, запуск, остановка, сброс.

Технические характеристики

• Работает с напряжением до 660 В переменного и постоянного тока (AC/DC)
• Коммутирует ток до 10 А
• Имеет 3 нормально замкнутых (НЗ) контакта и 1 нормально открытый (НО) контакт
• Подключение - винтовое, для проводов сечением до 2,5 мм2
• Степень защиты IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Однопостовая конструкция - одна кнопка, один механизм
• Габариты: 30,5 × 30,5 × 30,5 мм
• Монтаж - через отверстие 30 мм в панели
• Кнопка без фиксации - возвращается в исходное положение после отпускания
• Цвет корпуса и переднего кольца - черный
• Толкатель - цилиндрический, стандартной формы

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.4 (черный) устанавливается в круглое отверстие диаметром 30 мм. Переднее кольцо обеспечивает плотное прилегание к поверхности панели. Для монтажа достаточно продеть выводы контактов через панель и затянуть винты снизу. Убедитесь, что толщина панели не превышает 8–10 мм - иначе возможна сложность с фиксацией. Не требует специальных инструментов, подходит для сборки в шкафах управления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не обеспечивает защиту от брызг, пыли или влаги. Не применяйте в условиях повышенной влажности, на улице или в местах с высокой запылённостью.

Преимущества

• Надёжная механическая конструкция от КЭАЗ - проверена в промышленных условиях
• Комбинированный набор контактов (3 НЗ + 1 НО) позволяет реализовать различные схемы управления без дополнительных элементов
• Чёрный цвет и единый дизайн переднего кольца обеспечивают эргономичность и визуальную согласованность в панелях
• Компактный размер позволяет экономить место в распределительных щитах

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - используйте только для управления
• IP40 не защищает от влаги - нельзя использовать во влажных помещениях, на открытом воздухе или рядом с мойками
• Отсутствие фиксации кнопки делает его непригодным для функций “вкл./выкл.” с удержанием - только импульсные команды
• Не содержит индикационной лампы - для световой сигнализации нужен внешний источник

Примеры использования

• Кнопка “Старт” на пульте станка - замыкает цепь пускателя
• Кнопка “Стоп” - размыкает цепь питания через НЗ-контакт
• Сигнальная кнопка аварийной остановки - активирует реле через НО-контакт
• Переключение режимов в контроллере - использование нескольких контактов для формирования логических условий

Практические советы

• При монтаже в металлическую панель убедитесь, что отверстие точно 30 мм - меньшее вызовет повреждение корпуса, большее - плохую фиксацию
• Используйте кабель с жилами не толще 2,5 мм2 - иначе винтовые зажимы не смогут надёжно зажать провода
• Для многократного использования в вибрационных средах рекомендуется дополнительно закрепить выключатель контргайками или клеем
• Проверьте соответствие схемы управления количеству контактов: 3 НЗ + 1 НО позволяют реализовать почти все типовые сценарии управления
• Артикул 264496 - точный идентификатор для заказа запасных частей; сохраните его в документации оборудования
