Выключатель кнопочный КЕ 012-У3-исп.4 (красный) | 264495 КЭАЗ

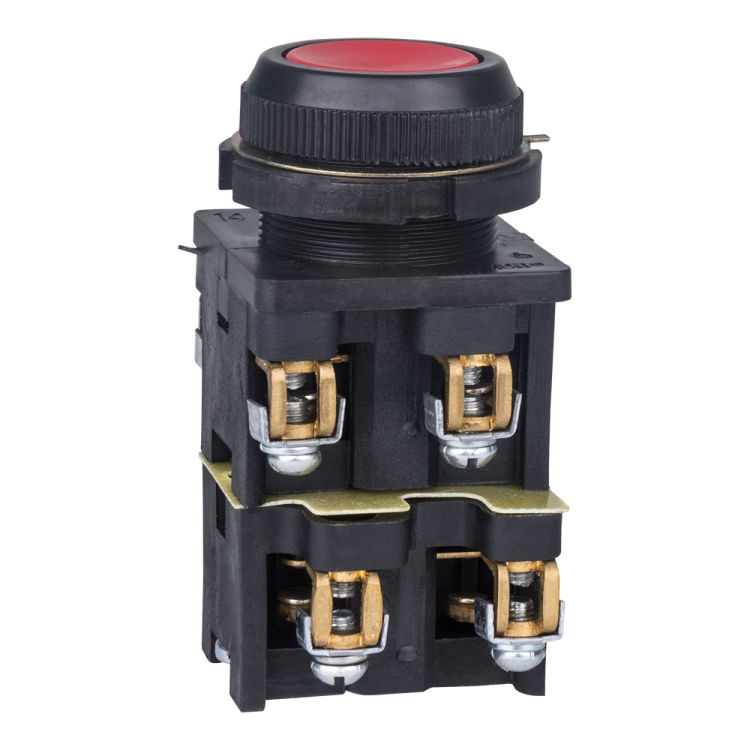

Выключатель кнопочный КЕ 012-У3-исп.4 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель с красной кнопкой и черным передним кольцом обеспечивает надежное включение и отключение при напряжении до 660 В и токе до 10 А, подходит для монтажа на панели оборудования. Артикул 264495 соответствует серийному решению КЭАЗ для командных устройств.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.4 (красный) используется для ручного управления электрическими цепями управления - например, запуска, остановки или сигнализации в оборудовании. Подходит для работы как с переменным, так и с постоянным током. Применяется в пультах управления станков, конвейеров, насосных станций, системах вентиляции и других промышленных установках. Устанавливается на неподвижные и подвижные части механизмов.

Технические характеристики

• Тип: Выключатель кнопочный с одним постом
• Напряжение: до 660 В (AC/DC)
• Коммутируемый ток: 10 А
• Контакты: 3 нормально замкнутых (НЗ), 1 нормально открытый (НО)
• Подключение: Винтовые зажимы - удобны для многожильных и одножильных проводов
• Монтаж: На лицевую панель через отверстие диаметром 30 мм
• Габариты: 30,5 × 30,5 × 30,5 мм
• Фиксация кнопки: Без фиксации - возвращается в исходное положение после отпускания
• Цвет кнопки: Красный - стандартный цвет для аварийной остановки или активного действия
• Цвет переднего кольца: Черный - контрастный фон для лучшей видимости
• Степень защиты: IP40 - защищает от предметов более 1 мм, но не от воды и пыли
• Тип толкателя: Цилиндрический - совместим с типичными клавишами и рычагами
• Лампа: Отсутствует - не имеет встроенного индикатора

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.4 (красный) монтируется в панель через круглое отверстие диаметром 30 мм. Переднее кольцо плотно прилегает к поверхности, предотвращая смещение. Для установки требуется только отвертка - провода подсоединяются к винтовым клеммам. Совместим с любыми панелями из металла, пластика или композита толщиной до 8 мм. Не требует специальных инструментов. Обратите внимание: отверстие должно быть точно 30 мм - меньшее затруднит установку, большее снижает герметичность и прочность крепления.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам управления по ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 гарантирует безопасную работу в помещениях с контролируемой средой - без воздействия брызг, пара или пыли высокой концентрации. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Надежная механическая конструкция - долгий срок службы даже при частом использовании
• Раздельные контакты НЗ и НО позволяют реализовать сложные логические схемы управления
• Ярко окрашенная красная кнопка легко распознаётся визуально - повышает безопасность оператора
• Компактные габариты экономят место на панели
• Винтовое подключение - устойчиво к вибрациям и позволяет использовать провода различного сечения

Ограничения применения

• Степень защиты IP40 не допускает использование в условиях повышенной влажности, на улице или в местах с возможностью попадания жидкостей
• Отсутствие индикации - нельзя использовать там, где нужен световой сигнал состояния
• Без фиксации - не подходит для функций “вкл./выкл.”, требующих удержания положения; только импульсное управление
• Не рассчитан на ток выше 10 А - не применяется для прямого управления силовыми цепями
• Не совместим с панелями толще 8–10 мм - из-за ограниченной глубины корпуса

Примеры использования

• Кнопка “Стоп” на пульте станка - красный цвет соответствует стандарту безопасности
• Инициализация цикла на конвейере - один контакт НО запускает реле, три НЗ используются для блокировок
• Аварийная остановка в системе вентиляции - быстрое отключение при срабатывании датчиков
• Управление пускателем в щитовой - сочетание с магнитным пускателем для контроля двигателя

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть строго 30 мм, иначе выключатель будет болтаться или не войдет
• При подключении используйте кабели сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте винты слишком сильно - можно повредить изоляцию или саму клемму
• Если нужна фиксация кнопки - выбирайте другую модель серии КЕ с фиксацией
• Для защиты от внешних факторов (пыль, влага) устанавливайте выключатель внутри закрытого шкафа или под кожухом
• Проверяйте целостность контактов при первом включении - особенно если оборудование работает в условиях вибрации
