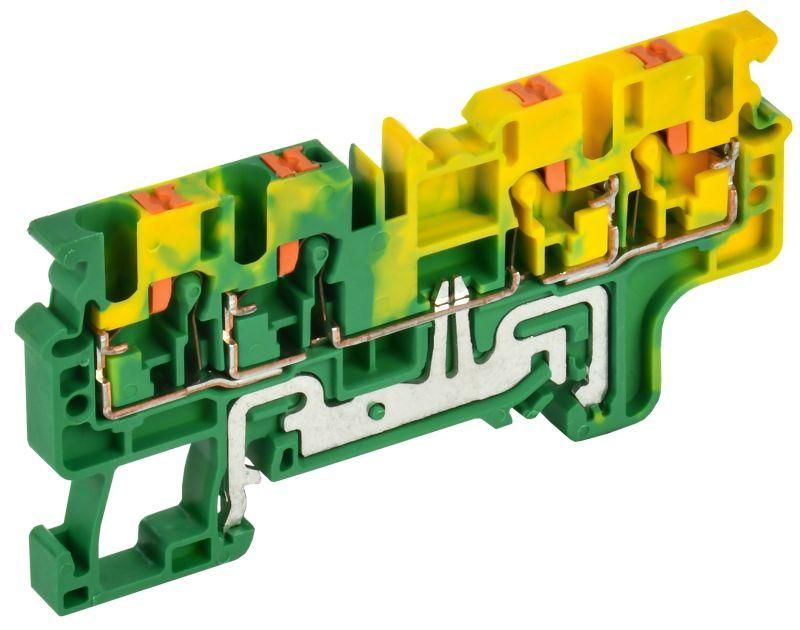

Колодка клеммная CP-MC-PEN земля 4 вывода 2,5мм2 | YCT22-03-4-K52-002 IEK

Колодка клеммная CP-MC-PEN земля 4 вывода 2,5 мм2 от IEK предназначена для надёжного соединения заземляющих проводов в распределительных щитах. Благодаря пружинному зажиму и DIN-монтажу, она легко интегрируется в системы защиты и подходит для частых проверок и обслуживания.

Назначение и область применения

Колодка клеммная CP-MC-PEN земля 4 вывода 2,5 мм2 используется исключительно для подключения заземляющих проводников. Её желто-зелёный цвет соответствует требованиям ГОСТ Р 50462 и сразу указывает на функцию защитного заземления. Применяется в электрощитах жилых, промышленных и коммерческих объектах, где требуется объединение нескольких заземляющих проводов в одну точку - например, при подключении корпусов оборудования, металлических трубопроводов, шкафов автоматики.

Технические характеристики

• Количество контактов: 4 - возможность подключить до четырёх заземляющих проводов
• Диапазон сечений: 0,2–2,5 мм2 - совместима с одножильными и многожильными проводами, включая провода с наконечниками
• Номинальное напряжение: 300 В - безопасна для работы в сетях до 220/380 В
• Способ монтажа: фиксация на DIN-рейке 35 мм - стандартный способ установки в щитах
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Рабочая температура: от –40 C до +85 C - работает в холодных и нагреваемых помещениях
• Ширина: 5 мм - компактный размер, экономит место в щите
• Цвет: желто-зелёный - визуальное отличие от фазных и нулевых клемм
• Установка замыкающей пластины: да - возможна последовательная связь между контактами через внешнюю перемычку

Совместимость и монтаж

Колодка клеммная CP-MC-PEN земля 4 вывода 2,5 мм2 монтируется на стандартную DIN-рейку 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод в зажим до упора; зажим зафиксирует его самостоятельно
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку освобождения, затем введите провод, после чего отпустите кнопку

Замыкающая пластина (перемычка) устанавливается сверху для создания электрической связи между всеми контактами - необходима для равномерного распределения тока утечки. Перемычки продаются отдельно и должны выбираться по числу контактов (4-полюсная для этой модели).

Безопасность и стандарты

Колодка соответствует требованиям безопасности для заземляющих цепей. Цветовое исполнение (желто-зелёный) и изоляционные материалы обеспечивают соответствие ГОСТ Р 50462 и IEC 60947-7-1. Номинальное напряжение 300 В гарантирует работу в бытовых и промышленных сетях без перегрузки. Устройство не предназначено для подключения фазных или нулевых проводов - использование вне назначения запрещено.

Преимущества

• Отсутствие необходимости в инструментах - подключение и демонтаж выполняются рукой
• Высокая надёжность соединения - пружинный механизм снижает риск ослабления контакта при вибрации
• Чёткая визуальная идентификация - цвет выделяет её среди других клемм, снижает вероятность ошибки при монтаже
• Минимальная занимаемая площадь - всего 5 мм в ширину, удобно для плотной компоновки щита
• Поддержка множественных подключений - решает проблему перегрузки одной клеммы несколькими проводами

Ограничения применения

• Не применяется для фазных или нулевых проводов - только для заземления
• Не рекомендовано использовать с проводами сечением более 2,5 мм2 - возможен выход из строя зажима
• Гибкие многожильные провода без наконечников требуют обязательного нажатия кнопки - иначе соединение будет ненадёжным
• Не предназначен для открытого монтажа или условий постоянного воздействия воды - IP-защита не указана, значит, не имеет степени защиты от влаги

Примеры использования

• Объединение заземляющих проводов от трёх станков и одного шкафа управления в одном щите
• Подключение защитного заземления к металлическому кожуху вентилятора, баку и трубопроводу в цехе
• Финальная точка заземления перед подводом к главной шине PE в этажном щите

Практические советы

• Перед подключением всегда проверяйте сечение провода - даже небольшое превышение 2,5 мм2 может повредить зажим
• Для многожильных проводов используйте наконечники - это увеличивает срок службы соединения и снижает риск окисления
• Проверяйте надёжность соединения легким рывком провода после монтажа - особенно важно при использовании в вибрационных средах
• Выбирайте перемычку точно на 4 контакта - не подходят универсальные или меньшие по числу полюсов
• При групповой установке нескольких таких колодок оставляйте минимум 10 мм свободного места между ними для доступа и вентиляции
