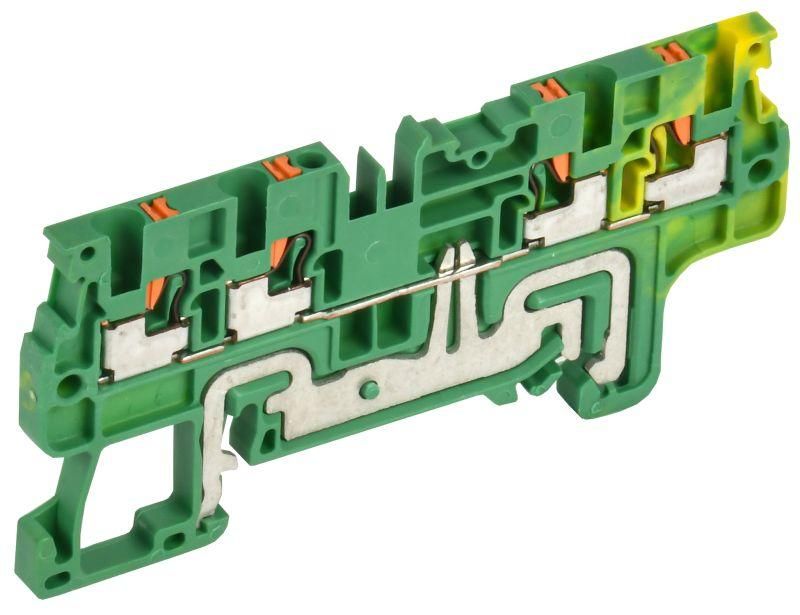

Колодка клеммная CP-MC-PEN земля 4 вывода 1,5мм2 | YCT22-03-4-K52-001 IEK

Колодка клеммная CP-MC-PEN земля 4 вывода 1,5 кв.мм от IEK предназначена для надёжного соединения заземляющих проводов в распределительных щитах. Благодаря пружинному зажиму и компактной форме её удобно монтировать на DIN-рейку, особенно когда требуется подключить несколько проводов к одному контуру заземления.

Назначение и область применения

Колодка клеммная CP-MC-PEN земля 4 вывода 1,5 кв.мм используется исключительно для организации системы заземления. Она позволяет подключить до четырёх заземляющих проводов к единой точке, избавляя от необходимости скручивать жилы или использовать кросс-соединения. Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов, где важно соблюдать требования ПУЭ к качеству заземления.

Технические характеристики

• Тип зажима: пружинный (Push-In), без инструментов
• Сечение проводника: 0,2–1,5 мм2 - подходит для одножильных и многожильных проводов, включая провода с наконечниками
• Номинальное напряжение: 180 В - рассчитана на работу в цепях низкого напряжения, в том числе в системах TN-S и TN-C-S
• Количество контактов: 4, все на одном уровне
• Максимальная ширина: 3,5 мм - компактная конструкция, экономит место на рейке
• Цвет: желто-зелёный - соответствует стандарту IEC 60446 для заземляющих проводников
• Рабочий температурный диапазон: от –40 C до +85 C - выдерживает экстремальные условия внутри щита
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Установка замыкающей пластины: да - позволяет последовательно соединять несколько колодок между собой

Совместимость и монтаж

Колодка клеммная CP-MC-PEN земля 4 вывода 1,5 кв.мм совместима с любыми устройствами, установленными на стандартной DIN-рейке. Для подключения:

• Одножильные провода и провода с наконечниками вставляются прямо в зажим - кнопка не нужна
• Гибкий многожильный провод без наконечника требует предварительного нажатия кнопки освобождения перед введением жилы
• Замыкающая пластина (шунт) устанавливается сверху - обеспечивает электрическую связь между соседними колодками, если они расположены рядом
• Не требует затяжки винтов - снижает риск перегрева и плохого контакта

Безопасность и стандарты

Колодка соответствует требованиям к заземляющим соединениям согласно ПУЭ и ГОСТ Р 50030.5.1. Цветовая маркировка (желто-зелёный) гарантирует визуальное отличие от фазных и нулевых проводов. Номинальное напряжение 180 В обеспечивает безопасную работу в бытовых и промышленных сетях 220/380 В, так как заземление работает при потенциале близком к нулю.

Преимущества

• Отсутствие винтов - исключает люфт, ослабление и коррозию контактных поверхностей
• Высокая плотность монтажа - четыре контакта на 3,5 мм ширины, что экономит пространство на рейке
• Поддержка гибких и твердых проводов - универсальность без необходимости подготовки жил
• Возможность создания цепочки из нескольких колодок через замыкающие пластины - упрощает масштабирование системы заземления

Ограничения применения

• Не предназначен для подключения проводов сечением более 1,5 мм2 - попытки вставить большие жилы повредят механизм зажима
• Не рекомендовано применять в цепях переменного тока выше 180 В - хотя заземление обычно не несёт рабочего тока, превышение напряжения может вызвать пробой изоляции
• Не следует использовать в условиях постоянного механического воздействия (вибрация, удары) - пружинный зажим менее устойчив к динамическим нагрузкам, чем винтовые аналоги

Примеры использования

• Подключение заземляющих проводов от корпусов электрооборудования (станков, шкафов, насосов) в промышленном щите
• Объединение PE-проводов от розеток в квартире при модернизации электросети
• Создание общей точки заземления для автоматических выключателей, УЗО и дифференциальных аппаратов
• Формирование заземляющего контура в распределительных пунктах торговых центров и офисных зданий

Практические советы

• Перед подключением проверьте сечение провода - даже небольшое превышение 1,5 мм2 может сломать пружинный механизм
• Если используете многожильный провод без наконечника - всегда нажимайте кнопку освобождения, чтобы избежать неполного входа жилы
• При сборке нескольких колодок подряд - убедитесь, что замыкающая пластина плотно защёлкнута; проверьте целостность связи тестером
• Не смешивайте эту колодку с другими типами (например, фазными) - сохраняйте цветовое различие для безопасности обслуживания
• CP-MC-PEN земля 4 вывода 1,5 кв.мм от IEK лучше всего сочетаются с другими изделиями серии CP - одинаковые технологии монтажа упрощают ремонт и расширение системы
