Колодка клеммная CP-ML-PEN 3 ур. земля-низ 2,5мм2 серая | YCT23-03-3-K03-002 IEK

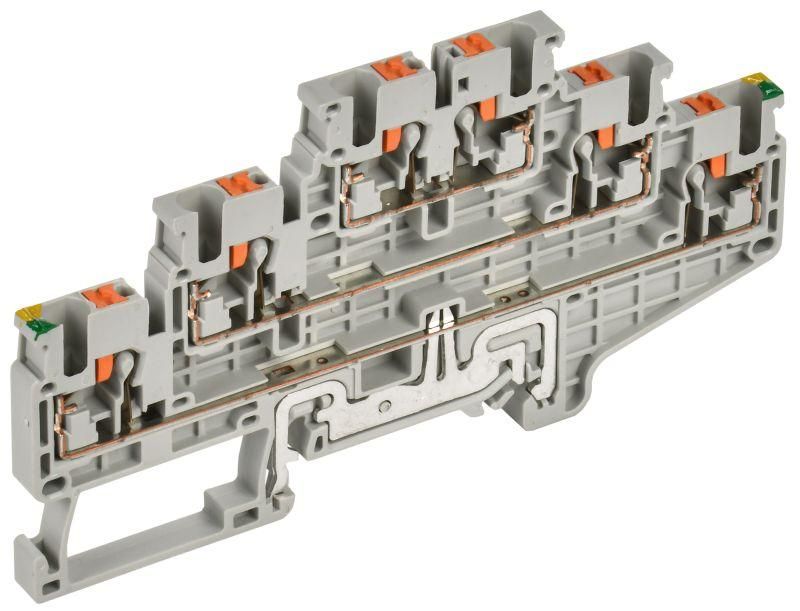

Клеммная колодка IEK CP-ML-PEN 3 уровня земля-низ 2,5 мм2 серая - это компактное устройство для надежного и быстрого соединения проводов в распределительных щитах, особенно там, где важна плотность монтажа. Подходит для заземляющих цепей и нулевых проводников с сечением до 2,5 мм2.

Назначение и область применения

Клеммная колодка IEK CP-ML-PEN 3 уровня земля-низ 2,5 мм2 серая предназначена для создания многоточечных соединений в электрических щитах. Особенно эффективна в задачах, требующих организации заземления (PE) и рабочего нуля (N): распределение PEN-проводника, сборка шин заземления, коммутирование нулевых жил. Применяется в промышленной автоматике, ЖКХ, объектах энергообеспечения, где требуется много точек подключения на ограниченном пространстве.

Технические характеристики

• Способ монтажа: фиксация на DIN-рейку 35 мм
• Количество полюсов: 3
• Количество уровней: 2 (по два контакта на каждом уровне)
• Сечение проводника: 0,2–2,5 мм2 (для одножильных и многожильных проводов)
• Номинальный ток: 20 А
• Номинальное напряжение: 500 В
• Тип зажима: пружинный Push-In - подключение без инструментов
• Ширина шага: 5 мм - совместима с другими модулями серии CP
• Позиция подключения: сверху - удобно для вертикальной маршрутизации кабелей
• Рабочий диапазон температур: от –40 C до +85 C
• Цвет корпуса: серый; контакт для заземления - встроенная зелено-желтая метка
• Возможность установки замыкающей пластины: да - для создания перемычек между уровнями

Совместимость и монтаж

Клеммная колодка IEK CP-ML-PEN 3 уровня земля-низ 2,5 мм2 серая устанавливается на стандартную DIN-рейку 35 мм. Каждый уровень имеет два входа - всего четыре точки подключения на три полюса. Для подключения:

• Одножильный провод или провод с наконечником - просто вставьте в зажим до упора;
• Гибкий многожильный провод без наконечника - предварительно нажмите кнопку освобождения, затем введите провод, после чего отпустите кнопку.

Замыкающая пластина (в комплекте) позволяет соединить все три полюса между собой - используется для создания единой шины PE/N. Устройство совместимо с другими клеммами серии CP-ML, что обеспечивает единый стиль сборки в щите.

Безопасность и стандарты

Клеммная колодка IEK CP-ML-PEN соответствует требованиям безопасности для электроустановок до 500 В переменного тока. Конструкция защищает от случайного прикосновения к токоведущим частям. Цветовая маркировка (зелено-желтый для заземления) соответствует ГОСТ Р 50462. Материалы корпуса - самозатухающий поликарбонат, устойчивый к перегреву и механическим нагрузкам.

Преимущества

• Быстрое подключение без отверток - экономит время при монтаже и обслуживании
• Высокая плотность: два уровня на трёхполюсной конструкции снижают занимаемое место в щите
• Стандартный интервал 5 мм - легко сочетается с автоматами и другим оборудованием
• Встроенный заземляющий контакт с цветовой маркировкой - исключает путаницу при подключении
• Поддержка перемычек - позволяет формировать шины без внешних проводников

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - риск плохого контакта и перегрева
• Не рекомендован для постоянной вибрационной среды без дополнительной фиксации
• Не следует использовать в условиях повышенной запылённости без защиты корпуса - пыль может затруднять работу пружинного механизма
• Гибкие провода без наконечников должны быть качественно подготовлены - обрезанные, не расслоенные, без повреждений изоляции

Примеры использования

• Распределение PEN-провода в этажном щите: один вход - от ввода, три выхода - на квартиры
• Объединение заземляющих проводов от нескольких станков в одном месте
• Сборка нулевой шины в распределительном щите управления конвейером
• Формирование общей шины N/PE в щитах автоматизации с использованием замыкающей пластины

Практические советы

• Перед подключением проверяйте сечение провода - даже небольшое превышение 2,5 мм2 может вызвать нагрев и отказ зажима
• Для многожильных проводов используйте наконечники - это увеличит срок службы контакта и повысит надёжность
• При установке замыкающей пластины убедитесь, что она полностью вошла в пазы - иначе соединение будет нестабильным
• При группировке нескольких таких колодок оставляйте минимальный зазор 5 мм между ними - для теплоотвода и доступа к кнопкам
• Проверяйте качество соединения легким усилием на вытягивание - хороший контакт не должен «выскакивать»
