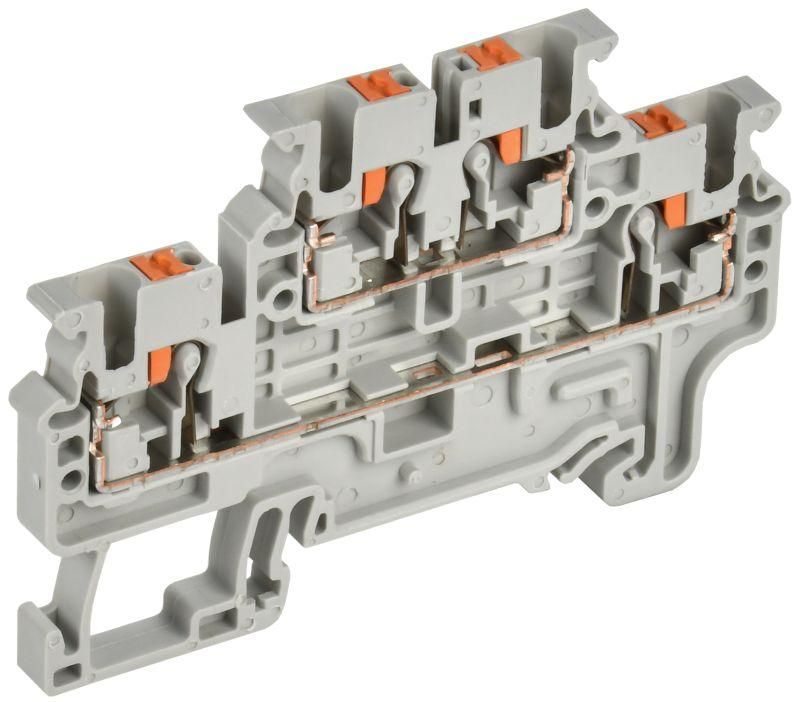

Колодка клеммная CP-ML 2 ур. 2,5мм2 серая | YCT23-00-2-K03-002 IEK

Колодка клеммная CP-ML 2 уровня 2,5 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и компактной конструкции, она удобна для монтажа на DIN-рейку и подходит для задач с ограниченным пространством.

Назначение и область применения

Колодка клеммная CP-ML 2 уровня 2,5 мм2 серая используется для создания электрических соединений в автоматических системах, управления оборудованием и распределении питания. Подходит для установки в щитах промышленного, коммерческого и жилого назначения. Особенно эффективна там, где требуется высокая плотность проводки - например, в контроллерах, панелях автоматики, освещения или системах безопасности.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Поперечное сечение проводника: от 0,2 до 4 мм2 (для одножильных и многожильных проводов)
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Количество уровней: 2
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина одного модуля: 5 мм
• Рабочая температура: от -40 C до +85 C
• Позиция подключения: сверху
• Цвет: серый
• Поддерживает установку замыкающих пластин для создания перемычек между уровнями

Совместимость и монтаж

Колодка клеммная CP-ML 2 уровня 2,5 мм2 серая совместима со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется просто: колодка защёлкивается на рейку одним движением. Для подключения:

• Для одножильных проводов и проводов с наконечниками - вставьте провод прямо в зажим до упора.
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку разблокировки, затем введите провод и отпустите кнопку.

Замыкающие пластины (входят в комплект или приобретаются отдельно) позволяют соединять контакты внутри одной колодки, исключая необходимость внешних перемычек.

Преимущества

• Быстрое подключение без отверток и инструментов - экономит время при монтаже и обслуживании.
• Высокая плотность сборки: два уровня на 5 мм ширины - оптимально для компактных щитов.
• Надёжный контакт благодаря пружинному механизму - снижает риск ослабления соединения со временем.
• Поддержка широкого диапазона сечений (0,2–4 мм2) - универсальность для различных типов проводов.
• Стойкость к перепадам температур - работает в суровых условиях, включая холодные помещения и нагреваемые зоны.

Ограничения применения

• Не рекомендуется использовать для проводов сечением менее 0,2 мм2 - возможен слабый контакт.
• Гибкие многожильные провода без наконечников требуют обязательного использования кнопки разблокировки; при неверном подключении есть риск плохого контакта.
• Не предназначен для постоянного погружения в жидкости или работы во взрывоопасных средах - отсутствует защита IP выше базовой.
• Не следует применять в цепях с импульсными нагрузками выше 24 А - возможен перегрев.

Примеры использования

• Распределение фаз и нуля в квартирных щитках.
• Подключение датчиков и исполнительных механизмов на промышленных конвейерах.
• Сборка панелей управления насосами, вентиляторами и световыми сигналами.
• Объединение нескольких линий освещения в одном уровне с использованием замыкающих пластин.

Практические советы

• Перед подключением проверяйте сечение провода - лучше всего подходят медные провода 0,5–2,5 мм2.
• Для многожильных проводов используйте наконечники - это увеличивает долговечность соединения и снижает риск окисления.
• При необходимости сделать перемычку между уровнями - закупите оригинальные замыкающие пластины IEK, совместимые с серией CP-ML.
• Не затягивайте провод силой - он должен входить легко. Если возникает сопротивление - проверьте правильность ввода и состояние зажима.
• Артикул yct23-00-2-k03-002 соответствует именно этой модели - при заказе убедитесь, что указаны цвет (серый) и количество уровней (2).
