Колодка клеммная CP-ML 2 ур. 4мм2 серая | YCT23-00-2-K03-004 IEK

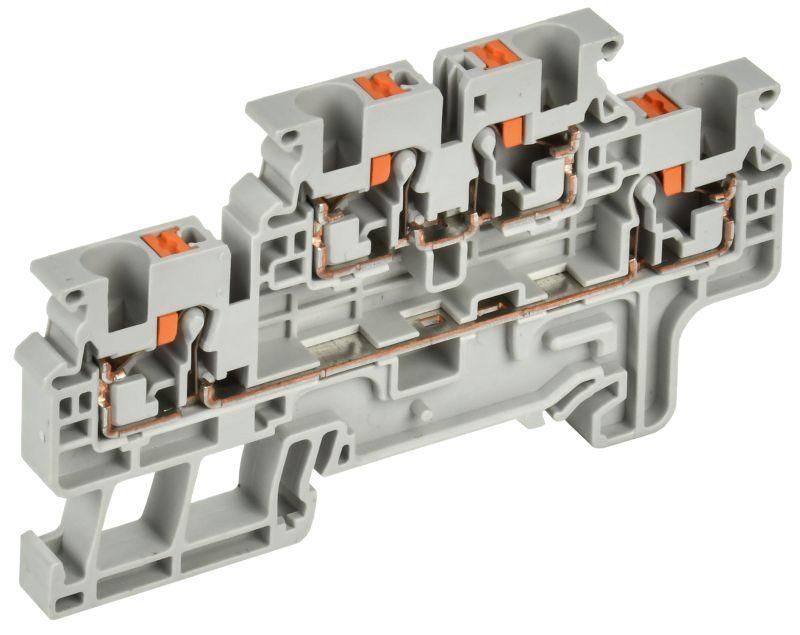

Клеммная колодка IEK CP-ML 2 уровня 4 мм2 серая - это компактное устройство с пружинным зажимом для надёжного соединения проводов без инструментов. Подходит для монтажа на DIN-рейку в распределительных щитах, автоматике и управления оборудованием.

Назначение и область применения

Клеммная колодка IEK CP-ML 2 уровня 4 мм2 серая предназначена для создания разъёмных электрических соединений в контроллерных и распределительных устройствах. Особенно эффективна там, где требуется высокая плотность проводки - например, в панелях автоматизации, системах освещения, промышленной электронике и бытовых щитках. Благодаря двум уровням позволяет уменьшить занимаемое место на рейке, сохраняя доступ к каждому контакту.

Технические характеристики

• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Количество контактов: 4 (по 2 на каждый из 2 уровней)
• Сечение провода: 0,2–4 мм2 - подходит для одножильных и многожильных проводов
• Номинальный ток: 28 А
• Номинальное напряжение: 500 В
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях
• Ширина: 6 мм - компактный форм-фактор
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Расположение входов: сверху
• Поддерживает установку замыкающих пластин - для последовательного соединения нескольких клемм

Совместимость и монтаж

Клеммная колодка IEK CP-ML 2 уровня 4 мм2 серая легко монтируется на стандартную DIN-рейку 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте жилу до упора; зажим сработает автоматически.
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку разблокировки, введите провод, затем отпустите кнопку.

Замыкающие пластины (входят в комплект или приобретаются отдельно) позволяют соединять соседние клеммы внутри одного уровня или между уровнями - удобно для цепей питания и заземления. Каждый уровень имеет два контакта, что даёт возможность комбинировать пары проводов в одном модуле.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для электроустановок до 500 В. Прочная конструкция и термостойкий материал обеспечивают безопасную работу при максимальном токе 28 А. Температурный диапазон –40…+85 C гарантирует надёжность даже в холодных или нагреваемых помещениях.

Преимущества

• Быстрое подключение - нет необходимости использовать отвертки или кримперы
• Высокая плотность сборки - два уровня вместо двух отдельных клемм
• Стабильный контакт - пружинный механизм снижает риск ослабления соединения
• Гибкость подключения - совместима с одножильными, многожильными и проводами с наконечниками
• Легкая диагностика - все контакты расположены сверху, видны и доступны

Ограничения применения

• Не рекомендуется для проводов сечением более 4 мм2 - перегрузка вызывает перегрев и выход из строя
• Не предназначен для частого отсоединения/присоединения - длительная эксплуатация требует минимального числа операций
• Не используется в средах с постоянным воздействием химических растворителей или масел - материал корпуса не рассчитан на такие условия
• При использовании гибких проводов без наконечника необходимо соблюдать точность ввода - некорректная установка может привести к плохому контакту

Примеры использования

• Соединение датчиков и исполнительных механизмов в панели управления станком
• Разветвление цепей освещения в этажных щитах
• Объединение проводов заземления и нулевых рабочих в распределительном шкафу
• Формирование групповых линий в системах автономного контроля

Практические советы

• Перед подключением проверяйте сечение провода - используйте только 0,2–4 мм2, чтобы избежать повреждения механизма
• Для многожильных проводов лучше применять наконечники - так соединение будет долговечнее и надёжнее
• При установке замыкающих пластин следите за правильной ориентацией - они должны плотно сесть в пазы клемм
• При монтаже на DIN-рейку убедитесь, что клеммная колодка IEK CP-ML 2 уровня 4 мм2 серая полностью защёлкнулась - слышен характерный щелчок
• Не располагайте несколько таких клемм слишком близко друг к другу - при больших нагрузках возможен перегрев смежных элементов
