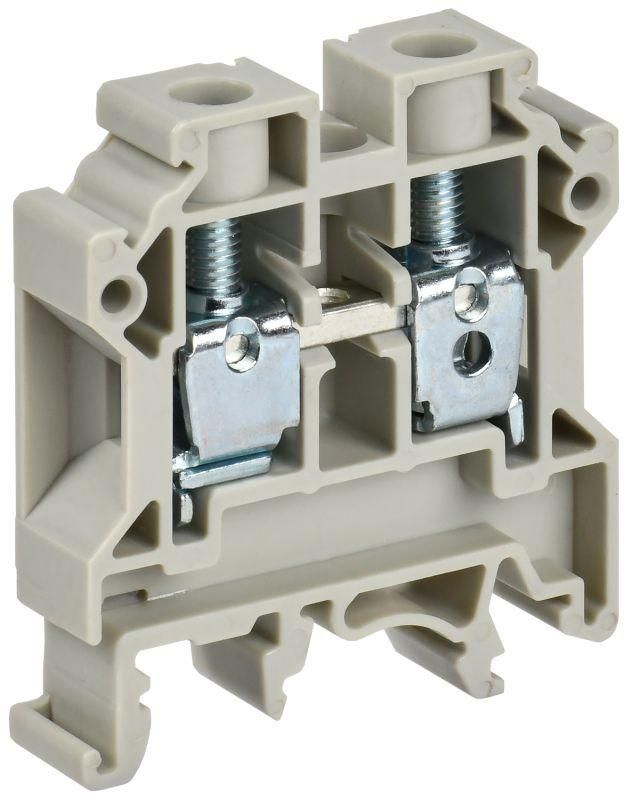

Колодка клеммная CTS ARMAFIX 10кв.мм сер. IEK YCT10-00-K03-010

Колодка клеммная CTS 10 мм² серая от IEK — надёжное винтовое соединение для промышленной автоматизации, распределения питания и подключения контрольно-измерительных приборов. Артикул yct10-00-k03-010 рассчитана на работу в жестких условиях с гарантией 20 лет.

Назначение и область применения

Колодка клеммная CTS 10 мм² серая предназначена для создания прочного и долговечного электрического соединения между проводниками. Подходит для установки в щитах управления, распределительных устройствах, на DIN-рейках в промышленных объектах, энергообъектах, транспорте и инфраструктуре. Часто используется в системах автоматизации, для подключения датчиков, реле, контроллеров и силового оборудования.

Технические характеристики

• Тип соединения: винтовое — обеспечивает плотный контакт при затяжке
• Поперечное сечение провода: 0,5–16 мм² — поддерживает медные и многожильные провода
• Номинальный ток: 57 А — выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 1000 В — безопасно работает в сетях до 1 кВ
• Количество полюсов: 1 — одноканальная, для одного соединения
• Количество зажимов на полюс: 2 — позволяет подключить входной и выходной провод
• Способ монтажа: на DIN-рейку или G-рейку — совместима со стандартными шинами
• Ширина: 10 мм — компактный формат, экономит место в щите
• Позиция соединения: сверху — удобно для прокладки проводов сверху вниз
• Материал корпуса и изоляции: полиамид PA — устойчив к механическим повреждениям и перегреву
• Степень защиты: IP20 — защищает от контакта с пальцами и крупными предметами, не герметична
• Рабочая температура: –40…+85 °C — работает в холодных и нагретых помещениях
• Частота: 50 Гц — оптимизирована для сети переменного тока 50 Гц
• Цвет: серый/белый — легко идентифицируется в щитах
• Срок службы: 20 лет — длительная эксплуатация без потери характеристик

Совместимость и монтаж

Колодка клеммная CTS 10 мм² серая монтируется на стандартную DIN-рейку шириной 35 мм (по IEC 60715) или G-рейку. Установка занимает несколько секунд: просто защёлкивается на рейку. Для подключения используйте отвертку — затягивайте винты равномерно, чтобы не повредить изоляцию. Провода должны быть зачищены на 8–10 мм. Многожильные провода рекомендуется обжимать наконечниками для лучшего контакта. Нельзя использовать с гибкими проводами без наконечников — риск ослабления контакта.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для устройств низкого напряжения. Сертифицирована по нормам IEC 60947-7-1 и EN 60947-7-1. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги — не применяйте во влажных средах, на улице или в местах с брызгами воды. Полиамидный корпус не поддерживает горение и устойчив к химическим воздействиям.

Преимущества

• Высокое контактное усилие — минимизирует нагрев и окисление контактов
• Универсальный диапазон сечений — заменяет несколько моделей, снижает запас деталей
• Компактная ширина 10 мм — эффективное использование места в распределительном щите
• Два зажима на один полюс — позволяет последовательно соединять цепи без перемычек
• Долгий срок службы — снижает потребность в обслуживании и замене

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред — IP20 недостаточно для таких условий
• Не подходит для проводов сечением менее 0,5 мм² или более 16 мм² — возможен перегрев или плохой контакт
• Запрещено применять в цепях постоянного тока выше 1000 В — указано только для переменного тока 50 Гц
• Не следует использовать в вибрационных средах без фиксации проводов — возможна саморазвинчивание

Примеры использования

• Подключение терморегуляторов к нагревательным элементам в промышленных печках
• Распределение питания от автомата к нескольким датчикам на конвейере
• Соединение входного и выходного провода в цепи управления насосом
• Формирование групповой коммуникации PLC-устройств внутри щита управления
• Обвязка реле времени и контакторов в системах автономного освещения

Практические советы

• Перед монтажом проверьте соответствие сечения провода — даже небольшое превышение 16 мм² вызывает перегрев
• Используйте наконечники типа “плюс” или “кольцевые” для многожильных проводов — увеличивает надёжность
• Проверяйте затяжку винтов через 1–2 месяца после первого включения — особенно в условиях вибраций
• При сборке щита располагайте колодки с интервалом — обеспечьте доступ для тестирования и ремонта
• Артикул yct10-00-k03-010 можно сочетать с другими CTS-колодками — они совместимы по форме и шагу монтажа
