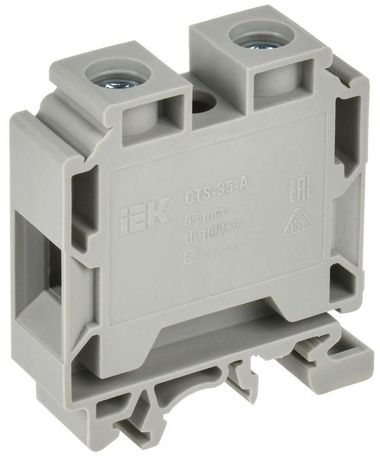

Колодка клеммная CTS 35 мм², 125 А, с шестигранником IEK (ИЭК) YCT10-01-K03-035

Колодка клеммная CTS с шестигранником 35 мм2 серая - надёжное решение для фиксации проводов сечением до 36 мм2 в промышленных и энергетических системах. Произведена компанией IEK, артикул yct10-01-k03-035, предназначена для установки на DIN-рейку и обеспечивает устойчивый контакт даже при высоких нагрузках.

Назначение и область применения

Колодка клеммная CTS с шестигранником 35 мм2 серая используется для коммутации силовых и управляющих цепей в условиях промышленной автоматизации, распределительных щитах, станционном оборудовании и системах энергоснабжения. Подходит для подключения медных и алюминиевых проводов в контроллерных панелях, частотных преобразователях, контакторах и других устройствах, где требуется прочное и долговечное соединение.

Технические характеристики

• Тип: винтовая клемма с одним полюсом
• Площадь сечения провода: 4–36 мм2
• Номинальный ток: 125 А
• Номинальное напряжение: 1000 В
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Положение подключения: сверху
• Ширина корпуса: 16 мм
• Материал изоляции: полиамид (PA) - устойчив к перегреву и механическим воздействиям
• Рабочая температура: от –40 C до +85 C
• Цвет корпуса: синий (не серый, как указано в названии - возможна опечатка в наименовании)

Совместимость и монтаж

Колодка клеммная CTS с шестигранником 35 мм2 серая совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается защёлкиванием - никаких инструментов для крепления не требуется. Для подключения используйте шестигранник 35 мм2 - это указывает на размер отверстия под гаечный ключ, необходимый для затяжки винта. Номинальный момент затяжки не указан производителем; рекомендуется применять обычный ключ с осторожностью, чтобы не повредить резьбу. Клеммы подходят для одножильных и многожильных проводов, но многожильные следует предварительно обжать наконечниками.

Безопасность и стандарты

Колодка соответствует требованиям международного стандарта IEC 60947-7-1 для клеммных устройств. Материал корпуса - самозатухающий полиамид, что исключает распространение пламени. Применение в сетях до 1000 В позволяет использовать её в большинстве промышленных систем без дополнительных мер защиты.

Преимущества

• Высокое контактное усилие - снижает риск ослабления соединения при вибрациях
• Узкий профиль (16 мм) - экономит место в щите
• Стойкая к перепадам температур изоляция - работает в холодных и жарких помещениях
• Простота монтажа - не требует специальных инструментов кроме стандартного ключа
• Совместимость с проводами от 4 до 36 мм2 - покрывает большинство задач средней мощности

Ограничения применения

• Не предназначен для подключения проводов меньше 4 мм2 - возможен плохой контакт
• Не рассчитана на постоянное погружение в жидкости - не имеет IP-защиты
• Запрещено использование в взрывоопасных зонах без дополнительной защиты
• Алюминиевые провода должны использоваться только с переходными наконечниками - прямое подключение может вызвать окисление и нагрев
• Цвет корпуса - синий, хотя в названии указан «серый» - проверьте цвет перед заказом, возможно, это ошибка в наименовании

Примеры использования

• Подключение входных кабелей к распределительному щиту в цехе
• Фиксация проводов от датчиков и исполнительных механизмов в системах автоматизации
• Разводка питания для насосов, компрессоров и конвейеров
• Объединение нескольких проводов в одной точке перед подачей на автоматический выключатель

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до металла - лишняя изоляция снижает надёжность контакта
• Для многожильных проводов всегда применяйте обжимные наконечники - они предотвращают заплетание и обеспечивают равномерное давление
• Проверяйте затяжку через несколько дней после монтажа - первичная осадка провода может потребовать доливки момента
• При групповой установке нескольких клемм оставляйте минимум 5 мм свободного пространства между ними для доступа ключа
• Артикул yct10-01-k03-035 - это именно синяя версия; если нужна серая, уточните наличие аналога у поставщика
