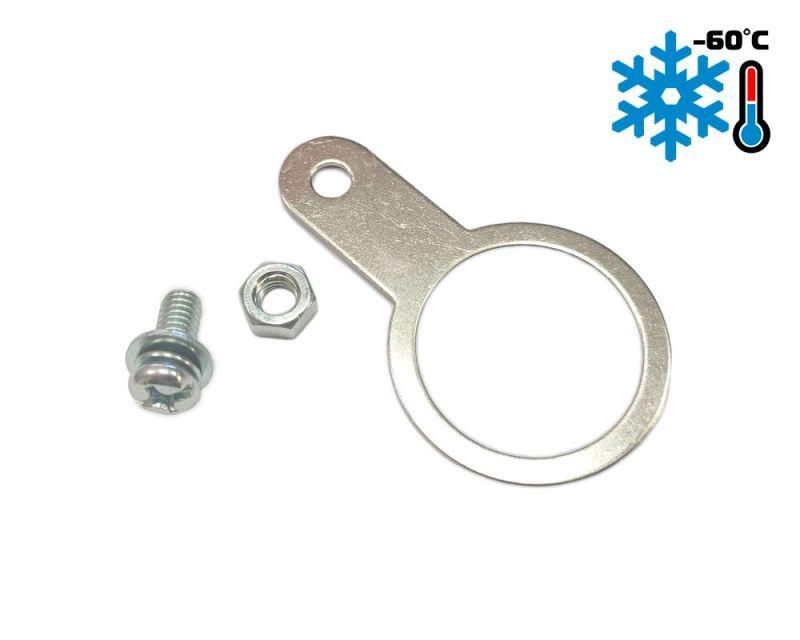

Кольцо заземления КЗ-Л 32/5, плоская втулка ГОФРОМАТИК zeta35105

Кольцо заземления КЗ-Л 32/5 ГОФРОМАТИК предназначено для надёжного соединения металлических гофрированных труб с системой заземления. Продукт сочетает простую установку и высокую механическую прочность, что делает его удобным решением для промышленной автоматизации и энергетических объектов. Бренды ЗЭТА Новосибирск и ГОФРОМАТИК обеспечивают совместимость с популярными сериями заземляющих компонентов.

Назначение и область применения

Кольцо заземления КЗ-Л 32/5 ГОФРОМАТИК используется для создания электрического контакта между металлической гофрированной трубой и контуром заземления. Это необходимо для защиты оборудования от статического электричества, перенапряжений и электромагнитных помех. Подходит для прокладки кабелей на производствах, в цехах, на транспорте и в других местах, где применяются гофрированные трубы из стали или алюминия.

Технические характеристики

• Наружный диаметр: 32 мм - соответствует стандартному размеру гофрированных труб этого класса
• Внутренний диаметр: 5 мм - позволяет закрепить болт M5 для подключения заземляющего провода
• Материал: сталь с антикоррозийным покрытием - обеспечивает долговечность в условиях повышенной влажности и агрессивной среды
• Форма: кольцевая - равномерно распределяет контактную нагрузку по поверхности трубы

Совместимость и монтаж

Кольцо заземления КЗ-Л 32/5 ГОФРОМАТИК устанавливается на гофрированную трубу диаметром 32 мм. Для монтажа требуется:

• Очистить место на трубе от оксидов и грязи
• Надеть кольцо на трубу до нужного участка
• Закрепить с помощью болта М5 через отверстие в кольце
• Подключить заземляющий провод (например, ПВ-3 или аналогичный) к болту

Не требует сварки или специальных инструментов - достаточно обычного ключа на 8–10 мм. Совместимо с трубами от производителей ЗЭТА Новосибирск, ГОФРОМАТИК и других, имеющих аналогичный профиль.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и ПУЭ к заземляющим соединениям. Обеспечивает минимальное переходное сопротивление при правильном монтаже. Не содержит опасных материалов, безопасно для работы в помещениях с повышенной влажностью и температурой от –40C до +70C.

Преимущества

• Высокая надёжность контакта благодаря жёсткой фиксации на гофре
• Устойчивость к вибрациям - не ослабевает при работе оборудования
• Простота замены - можно демонтировать и переустановить без повреждения трубы
• Совместимость с большинством типов заземляющих шин и клемм

Ограничения применения

• Не предназначен для использования с пластиковыми или неметаллическими гофрами
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или химически активных жидкостей
• Не заменяет основное заземление - работает как дополнительная точка выравнивания потенциала

Примеры использования

• Заземление гофрированных труб с кабелями управления на конвейерах в пищевой промышленности
• Защита от статики в системах автоматизации на заводе по производству пластмасс
• Подключение металлических каналов к щитовой заземляющей шине в распределительных пунктах

Практические советы

• Перед установкой проверьте внутренний диаметр трубы - он должен точно соответствовать 32 мм, иначе кольцо будет проскальзывать
• Обязательно затяните болт с усилием 1–1,5 Нм - недостаточное усилие снижает надёжность контакта, избыточное - деформирует резьбу
• При использовании в сырых помещениях нанесите тонкий слой смазки типа Литол-24 на резьбу болта - предотвращает коррозию
• Для многократного монтажа выбирайте изделия с маркировкой от ЗЭТАРУС - они имеют усиленное покрытие
