Кольцо заземления М32х1,5 | PR08.3866 Промрукав Строитель

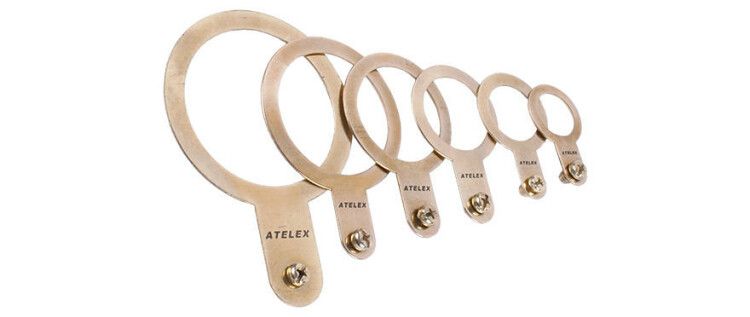

Кольцо заземления М32х1,5 от ПРОМРУКАВ предназначено для создания надёжного электрического контакта между металлорукавом и системой заземления. Артикул pr08.3866 используется там, где требуется гарантированная защита от электромагнитных помех и безопасность при работе с электрооборудованием.

Назначение и область применения

Кольцо заземления М32х1,5 служит для обеспечения непрерывного заземляющего контура при использовании металлорукавов. Устанавливается на внешнюю резьбу вводной муфты и фиксируется гайкой - таким образом передаёт ток утечки или замыкания от рукава к заземляющему проводнику. Применяется в промышленных системах: станках, конвейерах, распределительных щитах, автоматизированных линиях, где используются металлические трубопроводы для защиты кабелей.

Технические характеристики

• Тип компонента: кольцо заземления
• Резьба: М32×1,5 - соответствует стандартным вводным муфтам с этой резьбой
• Материал: латунь - обеспечивает хорошую электропроводность и механическую прочность
• Покрытие: никелированное - повышает коррозионную стойкость и снижает окисление контактной поверхности
• Размер под винт: М6 - позволяет подключить заземляющий провод через болтовое соединение
• Рекомендовано к применению: да - сертифицировано для использования в промышленных условиях

Совместимость и монтаж

Кольцо заземления М32х1,5 совместимо исключительно с вводными муфтами, имеющими внешнюю резьбу М32×1,5. Для установки:

1. Наденьте кольцо на резьбовой участок муфты до упора.
2. Закрутите гайку муфты так, чтобы кольцо плотно прижалось к корпусу муфты и металлорукаву.
3. Подсоедините медный заземляющий провод с помощью винта М6, расположенного на кольце.

Не используйте кольцо с внутренней резьбой или другими типами муфт - это нарушит контакт и сделает заземление неэффективным.

Преимущества

• Стабильный контакт благодаря латуни и никелевому покрытию - минимизирует переходное сопротивление даже при длительной эксплуатации
• Простая установка без дополнительных инструментов - достаточно стандартного ключа для гайки
• Высокая долговечность - материал устойчив к вибрациям, перепадам температур и агрессивным средам
• Соответствие требованиям безопасности при заземлении металлорукавов согласно ПУЭ и ГОСТ Р 50571

Ограничения применения

• Не предназначен для использования вне системы с вводными муфтами М32×1,5 - не подходит для других диаметров или типов резьбы
• Не работает как самостоятельное заземляющее устройство - требует наличия подключённого заземляющего провода и исправной сети заземления
• Не рекомендуется для применения во взрывоопасных зонах без дополнительной сертификации оборудования

Примеры использования

• Заземление металлорукава, защищающего силовые кабели на станке ЧПУ
• Обеспечение заземляющего пути в распределительном шкафу с множеством вводов
• Фиксация заземления на входе в оборудование с металлическим корпусом, установленном в цеху с высокой влажностью

Практические советы

• Перед установкой проверьте целостность резьбы на муфте - повреждённая резьба нарушит герметичность и контакт
• Используйте медный провод сечением не менее 4 мм2 для подключения к винту М6 - этого достаточно для большинства промышленных систем
• Проверяйте сопротивление заземления после монтажа - допустимое значение не более 4 Ом для сетей напряжением до 1000 В
• При частых демонтажах регулярно осматривайте контактную поверхность кольца - при появлении окислов протирайте её спиртом или специальным средством
