Комплект для заднего присоединения OptiMat D800, D1000, D1250, D1600-УХЛ3-3 шт | 272308 КЭАЗ

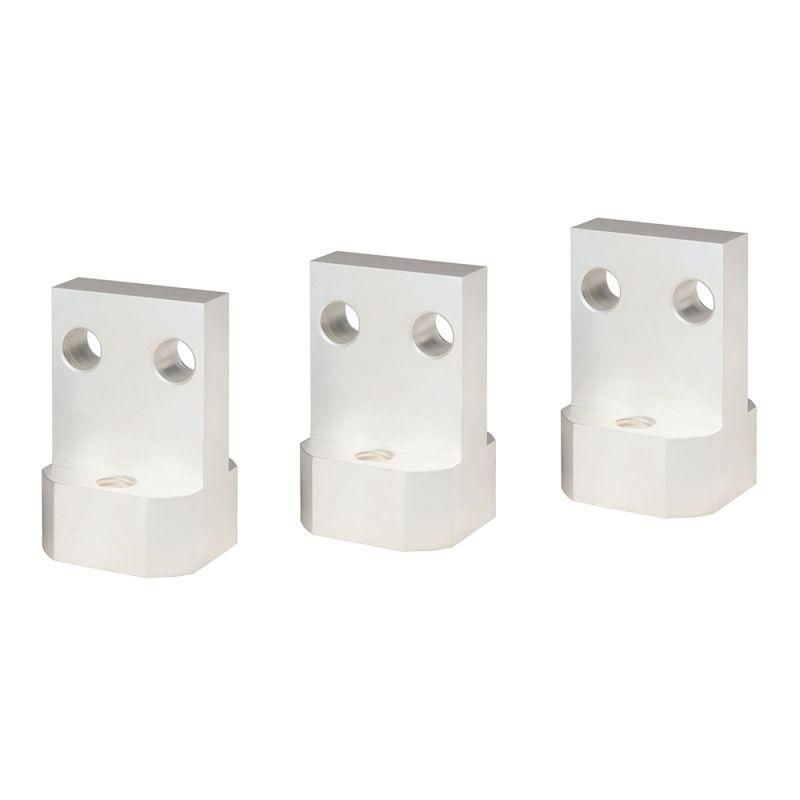

Комплект для заднего присоединения OptiMat D800, D1000, D1250, D1600-УХЛ3, 3 шт - это набор выводов для надёжного подключения кабелей с наконечниками к автоматическим выключателям OptiMat D через заднюю стенку корпуса. Комплект предназначен для установки в НКУ с двусторонним доступом и совместим со всеми моделями OptiMat D от 800 до 1600 А. Артикул 272308, производитель - Кэаз.

Назначение и область применения

Комплект для заднего присоединения OptiMat D800, D1000, D1250, D1600-УХЛ3, 3 шт используется для подключения силовых кабелей с кабельными наконечниками к автоматическим выключателям OptiMat D сзади. Это необходимо в случаях, когда передняя часть щита занята другими элементами, а подвод питания осуществляется с тыла - например, в сборках с двойным обслуживанием или в плотной компоновке оборудования.

Подходит для стационарных и выдвижных модификаций выключателей OptiMat D. Применяется в низковольтных комплектных устройствах распределения и управления (НКУ): на производствах, в энергообъектах, в системах автоматизации.

Технические характеристики

• Количество элементов в комплекте: 3 шт
• Совместимые модели выключателей: OptiMat D800, D1000, D1250, D1600
• Исполнение: УХЛ3 - рассчитано на работу при температуре от −40 C до +40 C, повышенная влагостойкость
• Материал контактов: медный сплав с серебряным покрытием
• Рассчитан на токи до 1600 А
• Фиксация: механическая защёлка на корпусе выключателя
• Оrientация: возможна установка как вертикально, так и горизонтально

Совместимость и монтаж

Комплект для заднего присоединения OptiMat D800, D1000, D1250, D1600-УХЛ3, 3 шт устанавливается только на выключатели OptiMat D указанных номиналов. Подключение выполняется после демонтажа лицевых крышек выключателя. Выходы расположены равномерно - три точки для трёх фаз или трёхполюсного подключения.

Перед установкой проверьте соответствие типа кабельного наконечника (например, ГШ, МГШ) и площади сечения жилы - они должны соответствовать спецификациям OptiMat D. После монтажа обязательно закрепите клеммные крышки - это предотвращает случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Выполнено в соответствии с требованиями ГОСТ Р 50030.2–2019 (IEC 60947-2). Конструкция обеспечивает класс защиты IP20 при установленных крышках. Элементы прошли тестирование на термическую и электродинамическую стойкость при максимальном рабочем токе.

Преимущества

• Удобство монтажа в ограниченном пространстве - питание подводится сзади, освобождая переднюю панель
• Гибкость orientation - можно выбрать вертикальную или горизонтальную ориентацию выводов под нужды схемы
• Стандартная комплектация - все три вывода уже собраны в одном комплекте, не требует доп purchases
• Устойчивость к условиям среды - исполнение УХЛ3 позволяет применять в холодных помещениях и на открытых участках

Ограничения применения

• Не для других серий автоматических выключателей - даже близких по габаритам
• Запрещена работа без клеммных крышек - риск поражения током
• Не предназначены для подключения одиночных проводов без наконечников - необходима опрессовка
• Не подходят для мобильных/переносных устройств - только для стационарной установки

Примеры использования

• Щитовые комнаты на заводах с двумя входами питания - один источник слева, второй справа; OptiMat D с задним присоединением позволяет сделать компактную сборку
• Агрегаты с высокой степенью герметичности - например, в пищевой промышленности, где трудно получить доступ к передней части щита
• Обновление старых НКУ - замена существующих аппаратов на OptiMat D без изменения маршрутов кабелей

Практические советы

• Перед монтажом всегда сверьте номер артикула 272308 с моделью выключателя - неверный комплект не будет фиксироваться
• Используйте только оригинальные клеммные крышки от Кэаз - сторонние могут не обеспечить достаточную изоляцию
• Проверяйте затяжку болтов кабельных наконечников моментом 1,5–2,0 Нм - перетяга повредит контакт, недотяга вызывает нагрев
• При работе в условиях повышенной запылённости регулярно контролируйте состояние контактов - хотя выходы защищены, грязь может попасть между пластинами
