Комплект клеммников НК-15,5 | 78361 КВТ

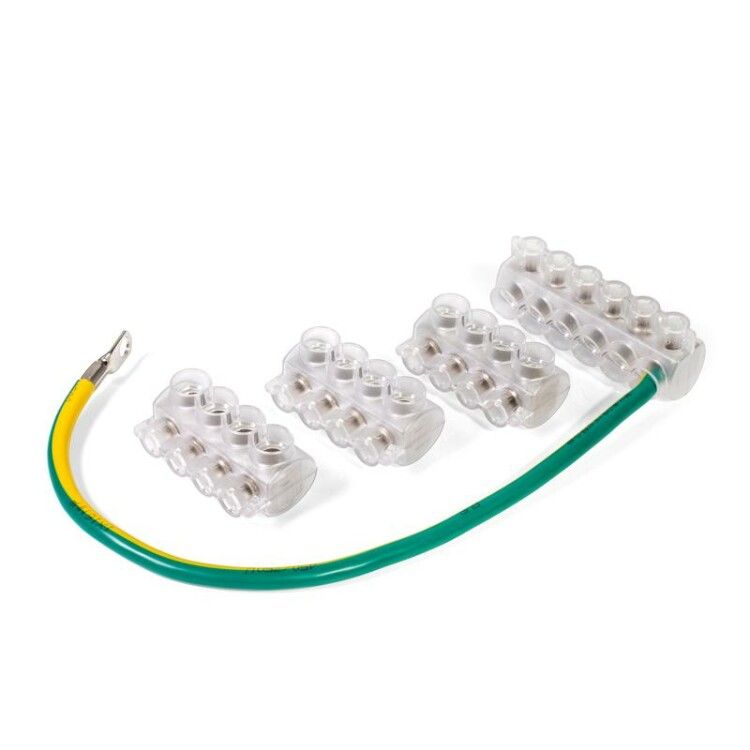

Комплект клеммников НК-15,5 КВТ (SV-15.5: 4х KE 10.1 + 1х KE 10.3) предназначен для надёжного соединения и разветвления медных и алюминиевых проводников в распределительных устройствах уличного освещения и при монтаже СИП-кабелей. Комплект включает четыре четырёхполюсных и один шестиполюсный клеммник, а также заземляющий провод — всё в одном решении от бренда КВТ.

Назначение и область применения

Комплект клеммников НК-15,5 КВТ используется для создания электрических соединений в условиях открытой установки: на опорах уличного освещения, в столбовых щитах, на мачтах. Подходит для работы с самонесущими изолированными проводами (СИП), а также с многожильными кабелями. Применяется там, где требуется надёжное, защищённое и долговечное соединение между фазными и нулевыми проводниками, включая заземление.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: до 1 кВ
• Диапазон сечений проводников: 1,5–35 мм² (для меди и алюминия)
• Количество полюсов: 6 (4× KE 10.1 + 1× KE 10.3)
• Тип соединения: болтовое, с прижимом через винт с внутренним шестигранником
• Количество зажимов на полюс: 1
• Расположение присоединения: сбоку
• Ширина одной ячейки: 30 мм
• Материал корпуса: поликарбонат (PC), прозрачный
• Контактная часть: алюминиевый сплав с антикоррозийной пастой
• Прижимные болты: анодированная сталь
• Момент затяжки: 10 Н·м
• Рабочий температурный диапазон: от –60 °C до +55 °C
• Стандарт: соответствие ГОСТ 30011.7.1 (IEC 60947-7-1)
• Цвет корпуса: естественный (прозрачный)

Совместимость и монтаж

Каждый клеммник KE 10.1 принимает одну жилу сечением 1,5–25 мм² (медь) или 10–35 мм² (алюминий). Клеммник KE 10.3 имеет шесть контактов — позволяет соединить три фазы, ноль и два заземления. Все клеммы закрываются неразборным корпусом — после сборки доступ к контактам невозможен, что исключает случайное ослабление соединения.

Монтаж выполняется имбусовым ключом 5 мм. Соединение происходит путём вставки жилы в гнездо и затяжки винта до момента 10 Н·м — перетягивать нельзя, чтобы не повредить контактную пластину. Установка возможна на DIN-рейку или крепление вручную в щите, поскольку тип монтажа указан как «прочее». Для удобства все клеммы расположены сбоку — позволяют выводить провода параллельно, без перегиба.

Безопасность и стандарты

Комплект клеммников НК-15,5 КВТ соответствует требованиям ГОСТ 30011.7.1 и IEC 60947-7-1 — нормам для коммутационных устройств в силовых цепях. Корпус из поликарбоната обеспечивает высокую электроизоляцию даже при повышенной влажности. Антикоррозийная паста внутри контактов предотвращает окисление алюминиевых жил, снижая риск нагрева и возгорания. Прозрачная крышка даёт возможность визуально контролировать состояние соединения без вскрытия.

Преимущества

• Готовый комплект — не нужно собирать клеммники отдельно, экономится время на монтаже.
• Антикоррозийная паста в контактах — надёжное соединение даже при работе с алюминием.
• Прозрачный корпус — контроль состояния соединения без демонтажа.
• Устойчивость к экстремальным температурам — работает в холодном климате и летней жаре.
• Неразборная конструкция — исключает случайное ослабление болтов во время эксплуатации.
• Заземляющий провод уже в комплекте — не нужно докупать отдельно.

Ограничения применения

• Не предназначен для частых отсоединений — конструкция неразборная, повторный монтаж невозможен без замены клеммника.
• Подходит только для стационарной установки — не рекомендован для мобильных или вибрационных систем.
• Максимальное сечение алюминиевой жилы — 35 мм²; для более толстых проводов нужен другой комплект (например, НК-50).
• Не использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов — материал корпуса не рассчитан на такие условия.

Примеры использования

• Разветвление СИП-кабеля на опоре уличного освещения — подключение светильников от основной линии.
• Щит управления на столбе — соединение фаз, нуля и заземления перед подводом к группе светильников.
• Обустройство временного питания на объектах — быстрое создание безопасного соединения без сварки или скруток.
• Замена старых скруток в существующих сетях — замена на стандартизированное, проверенное решение.

Практические советы

• Перед монтажом удалите изоляцию с жилы точно на длину, указанную в документации — слишком длинная жила может выйти из контакта.
• Используйте только имбусовый ключ 5 мм — другие инструменты могут повредить головку винта.
• Проверьте момент затяжки — недостаточно затянутый винт вызывает нагрев, перетянутый — трещины в металле.
• Если используете алюминиевые жилы — не забудьте протереть поверхность перед вставкой, хотя паста снижает требование к идеальной очистке.
• Для обслуживания сети — выбирайте комплекты с прозрачными крышками, как этот: можно видеть потемнение или деформацию без вскрытия.
• Комплект НК-15,5 КВТ — оптимален для 4-фазных систем с заземлением. Для 3-фазных систем достаточно НК-15.
