Кронштейн оцинкованный 310мм (MWA 12 31S FS) | 6424740 OBO Bettermann

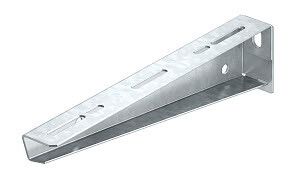

Комплект кронштейн настенный оцинкованный 310 мм с консолью и болтом от OBO BETTERMANN (артикул MWA 12 31S FS) предназначен для надежного крепления кабельных лотков и других элементов кабельных трасс на вертикальных поверхностях. Продукт из серии KTS сочетает прочную стальную конструкцию с долговечным оцинкованным покрытием, что делает его подходящим как для внутренних, так и для внешних условий.

Назначение и область применения

Кронштейн настенный используется для монтажа кабельных лотков, каналов и других элементов систем кабельных трасс. Подходит для установки в помещениях с различными условиями - от офисов и жилых домов до промышленных объектов, тоннелей и неотапливаемых сооружений. Несмотря на обозначенную нагрузку до 120 кг, изделие рассчитано именно на легкие и средние нагрузки, характерные для слаботочных и силовых кабельных сетей.

Технические характеристики

• Тип: настенный и опорный кронштейн с углом 90°
• Материал: сталь с оцинкованным покрытием
• Толщина цинкового слоя: 20 мкм (1-й класс по ГОСТ Р 14918-80)
• Несущая способность: 1,2 кН (эквивалентно ~120 кг)
• Рабочая температура: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Срок службы: не менее 28 лет за счет конвейерного гальванического цинкования
• Огнестойкость: соответствует классам E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Сейсмостойкость: выдерживает нагрузки до 9 баллов по ГОСТ Р 17516.1-90
• Перфорация: для крепления кронштейна - отверстия под М10; для фиксации лотка - отверстия под М6
• Комплектация: болт М10×25 мм

Совместимость и монтаж

Кронштейн совместим с большинством стандартных кабельных лотков, имеющих перфорацию под крепеж М6. Для монтажа требуется предварительно просверлить отверстия в стене под анкерные болты или шпильки М10. Крепление выполняется через два отверстия в основании кронштейна. Болт М10×25 мм в комплекте позволяет закрепить устройство без доп purchases. Угол 90° обеспечивает горизонтальное положение лотка при настенной установке. Рекомендуется использовать анкеры, соответствующие типу основания (бетон, кирпич, газоблок).

Безопасность и стандарты

• Соответствие ГОСТ 52868-2007 - требования к крепежным элементам для кабельных трасс
• ГОСТ Р 14918-80 - класс защиты от коррозии (1-й класс, толщина цинка 20 мкм)
• ГОСТ 15150-69 - устойчивость к экстремальным температурам (УХЛ-1)
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90 (при использовании с сертифицированными кабелями)

Преимущества

• Высокая коррозионная стойкость благодаря равномерному оцинкованию - подходит для сырых и агрессивных сред
• Подтверждённая огнестойкость повышает безопасность при возгорании кабелей
• Сейсмостойкость позволяет применять в регионах с высокой сейсмической активностью
• Долгий срок службы снижает необходимость замены и обслуживания
• Комплектная поставка (болт включён) исключает потерю деталей при монтаже

Ограничения применения

• Не предназначена для крепления тяжелых металлических лотков массой более 120 кг
• Не рекомендуется для установки на хрупких материалах (например, гипсокартон без усиления)
• Огнестойкость зависит от типа используемых кабелей - необходимо соблюдать соответствие между кронштейном и кабельной продукцией
• Не следует использовать в условиях постоянного контакта с морской водой или агрессивными химическими веществами

Примеры использования

• Крепление кабельных лотков в серверных комнатах и распределительных щитах
• Монтаж слаботочных трасс (сетевые кабели, CCTV, сигнализация) в офисах и школах
• Фиксация силовых кабелей в промышленных цехах с повышенной влажностью
• Установка в тоннелях, эстакадах и наружных инженерных каналах
• Обустройство кабельных путей в холодных складских помещениях и неотапливаемых производственных зонах

Практические советы

• Проверьте диаметр отверстий в вашем лотке перед покупкой - он должен соответствовать М6 для фиксации кронштейна
• При монтаже на бетон используйте анкера с увеличенной несущей способностью, чтобы не превышать предел в 1,2 кН
• Для длительной эксплуатации в условиях перепадов температур проверяйте целостность цинкового покрытия каждые 5–7 лет
• Не затягивайте болты слишком сильно - это может деформировать перфорированные отверстия
• Этот кронштейн является частью системы KTS от OBO BETTERMANN - совмещайте его с другими элементами этой же серии для гарантии совместимости и сертификации всей трассы
