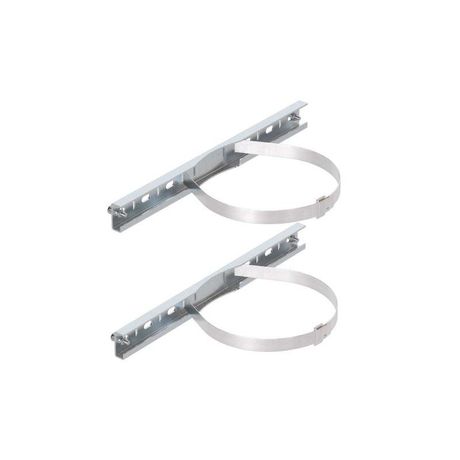

Комплект крепления на столб для цельного навесного шкафа из фибергласа, Ш=600 мм - CN5FB060 ДКС

Комплект крепления на столб для навесного шкафа из фиберglasа, ширина 600 мм от бренда DKC (арт. cn5fb060) предназначен для надёжного крепления корпусов серии Conchiglia к вертикальным опорам. Он обеспечивает устойчивую установку оборудования в условиях открытого воздуха, где важны прочность и corrosion resistance.

Назначение и область применения

Этот комплект используется для монтажа навесных шкафов серии Conchiglia шириной 600 мм на столбы, опоры или другие вертикальные элементы. Подходит для установки в местах с высокой влажностью, перепадами температур и воздействием внешней среды - например, на улице, в цехах, на железнодорожных объектах, в системах автоматизации и связи.

Технические характеристики

• Материал крепёжных профилей: оцинкованная сталь толщиной 2 мм
• Материал стяжных хомутов: нержавеющая сталь AISI 304
• Максимальная статическая нагрузка: 300 кг (на два профиля)
• Подходящий диаметр круглых опор: 40–195 мм
• Подходящая сторона квадратных опор: 60–165 мм
• Количество в комплекте: 2 профиля, 2 хомута, 2 замка для фиксации

Совместимость и монтаж

Комплект совместим исключительно с корпусами серии Conchiglia шириной 600 мм. Профили крепятся вокруг опоры с помощью двух стяжных хомутов, которые затягиваются до плотного прилегания. После этого шкаф Conchiglia крепится к профилю болтовым соединением через предварительно подготовленные отверстия в основании корпуса. Установка требует доступа к задней части опоры и минимального набора инструментов: гаечный ключ, плоскогубцы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии для условий эксплуатации вне помещений. Применяемые материалы - оцинкованная сталь и AISI 304 - обеспечивают долговременную устойчивость к агрессивной среде. Нагрузочные испытания проводились в соответствии с внутренними нормами DKC на статическую устойчивость.

Преимущества

• Высокая несущая способность - выдерживает вес тяжёлых шкафов с оборудованием
• Устойчивость к коррозии благодаря двум уровням защиты: цинкование + нержавеющие хомуты
• Гибкая адаптация к различным формам опор - круглым и квадратным
• Замки на хомутах предотвращают самопроизвольное раскрытие
• Не требуется сварка - сборка выполняется без специального оборудования

Ограничения применения

• Не для динамических нагрузок, ударных воздействий или вибраций выше среднего уровня
• Не рекомендовано использовать на опорах меньше 40 мм или больше 195 мм в диаметре
• Не предназначено для крепления шкафов других серий или шириной отличной от 600 мм
• Работает только с жестко закреплёнными опорами; не подходит для гибких или колеблющихся стоек

Примеры использования

• Крепление шкафа управления насосной станцией на трубчатой опоре рядом с водоёмом
• Установка терминала контроля на железобетонном столбе вдоль трассы
• Фиксация распределительного щита на металлическом столбе на промышленной площадке
• Монтаж устройства связи на опоре ЛЭП с использованием существующего крепления

Практические советы

• Перед монтажом проверьте точный диаметр/ширину опоры - даже 5 мм расхождения могут помешать плотному прилеганию хомутов
• Затягивайте хомуты равномерно, чтобы не деформировать профиль. Перегрев при затяжке не допускается
• После установки проверьте свободное перемещение дверцы шкафа Conchiglia - он не должен давить на опору
• При длительной эксплуатации в солёной среде периодически осматривайте места контакта хомутов с поверхностью опоры
• Если опора имеет острые грани - используйте прокладку между ней и хомутом, чтобы избежать повреждения покрытия
