Комплект медных шин для реверса КТЭ 185 PROxima EKF ctr-k-12

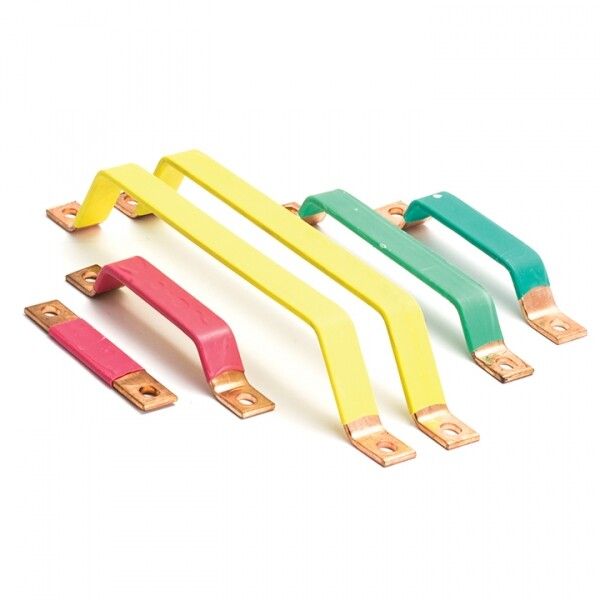

Комплект медных шин для реверса КТЭ 185 от EKF (арт. ctr-k-12) предназначен для создания реверсивной схемы управления контактными аппаратами КТЭ без использования внешних переключателей. Компоненты комплекта позволяют собрать безопасную и надежную цепь переключения направления вращения двигателя прямо на месте установки.

Назначение и область применения

Комплект медных шин для реверса КТЭ 185 используется для реализации реверсивного управления электродвигателями через два контактора КТЭ. Он заменяет громоздкие внешние коммутационные устройства, упрощая схему и снижая количество соединений. Подходит для установки в распределительных щитах промышленного оборудования: насосных станциях, транспортерах, вентиляционных системах, станках с необходимостью изменения направления вращения.

Технические характеристики

• Материал: медь - обеспечивает высокую проводимость и устойчивость к нагреву
• Тип монтажа: винтовые зажимы - фиксация без сварки, позволяет легко демонтировать и обслуживать
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и технологии производства

Совместимость и монтаж

Комплект медных шин для реверса КТЭ 185 совместим с контактными аппаратами серии КТЭ, включая модели с номинальным током до 185 А. Монтаж выполняется с помощью винтовых зажимов - необходимо зачистить концы кабелей и плотно затянуть болты согласно моменту, указанному в руководстве контактора. Шины уже имеют правильную форму и длину для подключения двух контакторов - не требуют подрезки или доработки. Обязательно проверьте соответствие посадочного расстояния между клеммами контакторов - комплект рассчитан на стандартные габариты КТЭ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для устройств коммутации силовой цепи. Медные шины выполнены без острых кромок, изолированы от корпуса щита, что исключает случайные замыкания. Применение комплекта медных шин для реверса КТЭ 185 снижает риск ошибок при сборке по сравнению с самостоятельной прокладкой проводов.

Преимущества

• Уменьшает время монтажа - готовый набор вместо ручной прокладки шин
• Повышает надежность - минимизирует число точек соединения и контактных переходов
• Обеспечивает равномерное распределение тока благодаря однородной меди
• Не требует специального инструмента - достаточно обычного ключа для затяжки винтов

Ограничения применения

• Подходит только для контакторов КТЭ - несовместим с другими сериями (например, КМИ, ЛАЗ)
• Не предназначен для работы при напряжении выше 690 В переменного тока
• Не рекомендован для открытой установки вне щита - климатическое исполнение УХЛ4 требует защиты от прямого попадания воды и осадков
• Не следует использовать в средах с агрессивными химическими веществами - медь может окисляться

Примеры использования

• Реверсивный управляемый конвейер на пищевом производстве
• Станок с ЧПУ, где требуется изменение направления движения шпинделя
• Вентиляционная система с автоматическим переключением режимов вытяжки/подачи
• Насосная группа с возможностью реверса для продувки трубопровода

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения - работа с медными шинами связана с высокими токами
• Проверьте, чтобы все винтовые соединения были затянуты одинаково - перегрузка одного контакта вызывает перегрев
• Не используйте смазку или антикоррозийные составы на контактных поверхностях - они увеличивают переходное сопротивление
• При длительной работе под нагрузкой регулярно контролируйте температуру шин - если поверхность слишком горячая, возможно завышена нагрузка или плохой контакт
• Комплект медных шин для реверса КТЭ 185 от EKF (арт. ctr-k-12) лучше всего применять в новых проектах - при модернизации старых щитов убедитесь в наличии достаточного места для установки двух контакторов рядом
