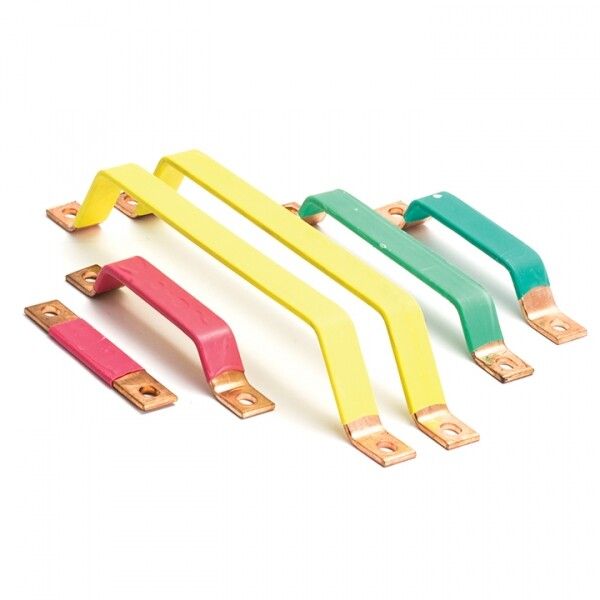

Комплект медных шин для реверса КТЭ 225 PROxima EKF ctr-k-13

Комплект медных шин для реверса КТЭ 225 от EKF (арт. ctr-k-13) предназначен для создания реверсивной схемы управления контактными аппаратами КТЭ без использования внешних переключателей. Компоненты комплекта позволяют собрать надёжную коммутационную цепь прямо на месте установки, обеспечивая безопасный и быстрый реверс двигателя.

Назначение и область применения

Комплект медных шин для реверса КТЭ 225 используется для реализации реверсивного управления электродвигателями через два контактора КТЭ. Он заменяет громоздкие провода и соединители, уменьшая число точек соединений и повышая надёжность схемы. Подходит для систем автоматизации, где требуется частая смена направления вращения - например, в лифтах, транспортерах, насосных станциях и металлорежущих станках.

Технические характеристики

• Материал: медь - высокая проводимость, минимальные потери энергии
• Тип монтажа: винтовые зажимы - фиксация без сварки и пайки
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Гарантийный срок: 84 месяца - подтверждённая долговечность материалов и технологии производства
• Произведено в рамках серий PROxima - соответствие требованиям ЕКИ и ГОСТ Р МЭК 60947

Совместимость и монтаж

Комплект медных шин для реверса КТЭ 225 совместим с контактными аппаратами КТЭ всех модификаций, имеющими стандартные расстояния между клеммами. Для монтажа требуются лишь отвертка и контроль затяжки винтов (не более усилия, указанного в руководстве КТЭ). Шины предварительно вырезаны и согнуты под нужным углом - достаточно расположить их на клеммах двух контакторов и закрепить болтами. Нельзя использовать с другими типами контакторов (например, ABB, Schneider) из-за различия шага клемм.

Безопасность и стандарты

Комплект соответствует нормам безопасности для электрооборудования в условиях промышленного использования. Производится в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Все элементы выполнены из меди с антикоррозийным покрытием, исключающим самопроизвольное нагревание при номинальном токе. Применение в составе реверсивной схемы снижает риск возникновения “короткого замыкания” за счёт механической блокировки одновременного включения обоих контакторов - однако эта функция должна быть дополнительно реализована в цепи управления.

Преимущества

• Замена множества проводов одним компактным решением - меньше путаницы, проще диагностика
• Высокая теплостойкость меди - позволяет работать при длительных нагрузках без перегрева
• Стандартизованные формы - не требует доработки перед установкой
• Снижение времени монтажа на 40–60% по сравнению с классической проводкой
• Защита от случайного отсоединения благодаря жесткой конструкции и плотному прилеганию к клеммам

Ограничения применения

• Не для схем с током выше номинала КТЭ 225 - максимальный ток ограничен возможностями самого контактора
• Рассчитан только на использование с двумя контактными аппаратами одного типа - нельзя применять с трёхполюсными или смешанными схемами
• Не рекомендовано для открытых площадок без защиты от осадков - хотя исполнение УХЛ4 допускает влагу, прямой контакт с водой недопустим
• Требуется обязательная установка механической или электрической блокировки между контакторами - иначе существует опасность параллельного включения

Примеры использования

• Подъёмники и эскалаторы - реверс для изменения направления движения
• Циркулярные пилы и фрезеры - изменение направления вращения рабочего органа
• Конвейерные системы - перемещение груза в две стороны
• Агрегаты с регулируемым движением - например, вентиляционные установки с режимом продувки/вытяжки

Практические советы

• Перед установкой проверьте, что все клеммы контакторов КТЭ имеют одинаковый шаг - отличие даже на 1–2 мм может помешать правильной посадке шин
• Обязательно используйте момент затяжки, указанный производителем КТЭ - переусиливать винты нельзя, чтобы не деформировать медные шины
• Проверяйте целостность изоляции между секциями шин после монтажа - особенно в местах сгибов
• Добавьте в схему управления блокировку (электромагнитную или механическую), которая запрещает одновременное включение обоих контакторов - это основное условие безопасности
• При обслуживании всегда отключайте питание - даже при отключенном контакторе шины остаются под напряжением в одной части схемы
