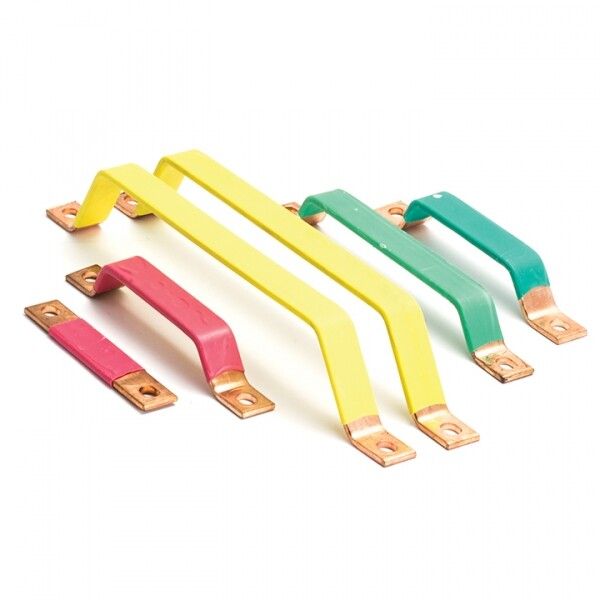

Комплект медных шин для реверса КТЭ 330-400 PROxima EKF ctr-k-15

Комплект медных шин для реверса КТЭ 330–400 от EKF (арт. ctr-k-15) предназначен для самостоятельной сборки реверсивной схемы на базе контакторов КТЭ. Комплект обеспечивает надёжную коммутацию тока между двумя контактными группами, позволяя менять направление вращения двигателя без внешних устройств.

Назначение и область применения

Комплект медных шин для реверса КТЭ 330–400 используется для создания реверсивного управления электродвигателями через два контактора КТЭ. Он заменяет сложную проводку между контактами, уменьшая количество соединений и повышает надёжность цепи. Подходит для установки в распределительных щитах промышленного оборудования: насосов, вентиляторов, конвейеров, станков с требованием изменения направления вращения.

Технические характеристики

• Материал: меди, высокой проводимости
• Тип изделия: комплект медных шин для реверса КТЭ
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, не герметичен
• Способ монтажа: фиксация винтовыми зажимами
• Климатическое исполнение: УХЛ4 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Комплект медных шин для реверса КТЭ 330–400 совместим исключительно с контактными аппаратами серии КТЭ, соответствующими токовым классам 330–400 А. Монтаж выполняется путём закрепления шин на клеммах контакторов с помощью винтовых зажимов. Перед установкой необходимо выключить питание и проверить соответствие расположения выводов на обоих контакторах. Шины рассчитаны на жесткий монтаж - гнуть или перегибать их нельзя.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.4.1 и имеет степень защиты IP20, что гарантирует безопасность при работе внутри закрытых электрошкафов. Открытые части шин находятся под напряжением - использование вне корпуса запрещено. Наличие сертификата соответствия подтверждает безопасность работы в условиях промышленного производства.

Преимущества

• Замена множества проводов одним компактным решением снижает риск плохого контакта и перегрева
• Высокая теплопроводность меди позволяет передавать большие токи без потерь
• Жёсткая конструкция минимизирует вибрационные нагрузки и случайные отключения
• Удобство обслуживания: все точки соединения видны и легко контролируются
• Срок службы продлён благодаря качественной медной основе и антикоррозийному покрытию

Ограничения применения

• Не для открытых установок - из-за степени защиты IP20 возможен пробой при попадании воды или металлических предметов
• Работает только с контактными аппаратами КТЭ токового класса 330–400 А; несовместим с другими моделями
• Требует наличия свободного места в щите для установки двух контакторов рядом
• Не рекомендован для частых операций реверса более 60 раз/час - возможно перегревание контактов

Примеры использования

• Подъёмник с управлением вверх/вниз
• Конвейерная лента с функцией реверса для освобождения забоя
• Циркулярная пилa с автоматическим изменением направления движения
• Вентиляционные системы с режимом противодавления

Практические советы

• Перед монтажом обязательно сверьте схему подключения контакторов - неверная ориентация шин вызывает короткое замыкание
• Проверьте момент затяжки винтов: переусиливать нельзя - можно повредить контактную площадку, недостаточно - возникает нагрев
• Обязательно используйте комплект вместе с механической блокировкой между контакторами - предотвращает одновременное включение
• При длительном хранении храните в сухом месте - даже при UHL4 возможна оксидация поверхности при высокой влажности
• При замене старого комплекта - всегда проверяйте целостность медных элементов: трещины и следы оплавления - сигнал к отказу
