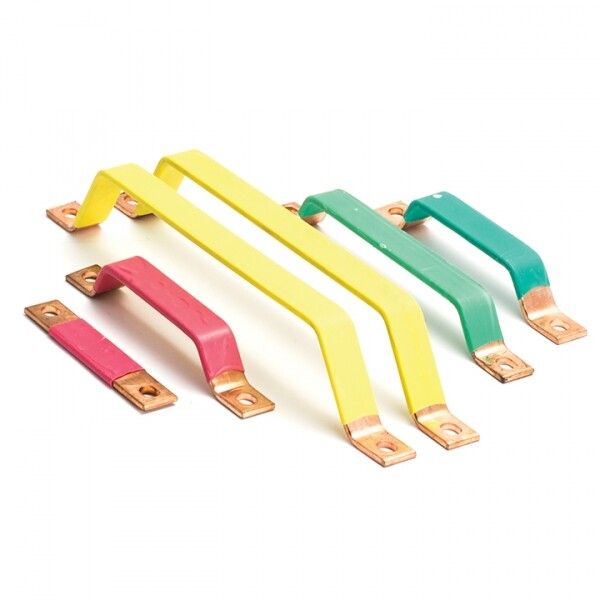

Комплект медных шин для реверса КТЭ 115 PROxima EKF ctr-k-10

Комплект медных шин для реверса КТЭ 115 от EKF (арт. ctr-k-10) - готовый набор медных проводников для создания реверсивной схемы управления контактными аппаратами КТЭ без необходимости самостоятельной нарезки и гибки шин. Подходит для монтажа в распределительных щитах промышленного оборудования.

Назначение и область применения

Комплект медных шин для реверса КТЭ 115 предназначен для упрощения сборки реверсивных цепей управления с использованием двух контакторов КТЭ. Он позволяет заменить громоздкие внешние соединения проводами на компактную, надёжную и безопасную систему из жестких медных шин. Применяется в автоматизированных системах, где требуется частое переключение направления движения - например, в лифтах, транспортерах, насосных станциях и станках с реверсивным приводом.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термическую стойкость
• Тип изделия: комплект медных шин для реверса КТЭ
• Способ монтажа: фиксация винтовыми зажимами - не требует пайки или сварки
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и качества изготовления

Совместимость и монтаж

Комплект медных шин для реверса КТЭ 115 совместим с контактными аппаратами серии КТЭ, выпускаемыми EKF и другими производителями, соответствующими ГОСТ Р 50030.4.1. Монтаж выполняется через стандартные винтовые клеммы контакторов. Шины уже предварительно согнуты под нужный угол и имеют точно выверенные отверстия под болты M6–M8. Для установки достаточно зачистить поверхности контактов, плотно закрутить винты моментом 1,5–2 Нм и проверить отсутствие люфта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 (МЭК 60947-4-1) для низковольтных коммутационных устройств. Медные шины не содержат опасных покрытий, не выделяют токсичных веществ при нагреве. Комплект прошёл тестирование на тепловую стабильность и механическую прочность при многократном включении/выключении.

Преимущества

• Снижение времени монтажа - все элементы уже подготовлены, не нужны дополнительные инструменты
• Уменьшение числа соединений - меньше точек отказа и снижается риск перегрева
• Стандартизированная форма - исключает ошибки при сборке реверсивной схемы
• Высокая механическая жёсткость - шины не деформируются при вибрации и ударных нагрузках

Ограничения применения

Комплект медных шин для реверса КТЭ 115 не предназначен для работы с токами выше номинальных значений контакторов КТЭ. Не используется в условиях постоянного воздействия агрессивных химических сред (например, кислотных паров). Не рекомендуется применять вне помещений без защиты от прямых осадков - хотя исполнение УХЛ4 допускает влажность, открытый монтаж требует дополнительной герметизации корпуса.

Примеры использования

• Реверсивный привод конвейера на пищевом производстве
• Подъёмник с двунаправленным движением в логистическом центре
• Циркулярная пила с функцией обратного хода
• Автоматическая система затворов в водонапорной станции

Практические советы

• Перед установкой проверьте соответствие номера модели КТЭ - шины рассчитаны именно на стандартные размеры клемм КТЭ, а не на другие типы контакторов
• Не используйте силовые инструменты при затяжке винтов - переусилие повредит резьбу или деформирует шину
• При обслуживании всегда отключайте питание и разряжайте конденсаторы - даже после отключения возможна индуктивная ЭДС
• Если в вашем проекте используются два контактора с разным расположением клемм - убедитесь, что комплект ctr-k-10 подходит по геометрии; при сомнениях сверьтесь с чертежом в документации EKF PROxima
