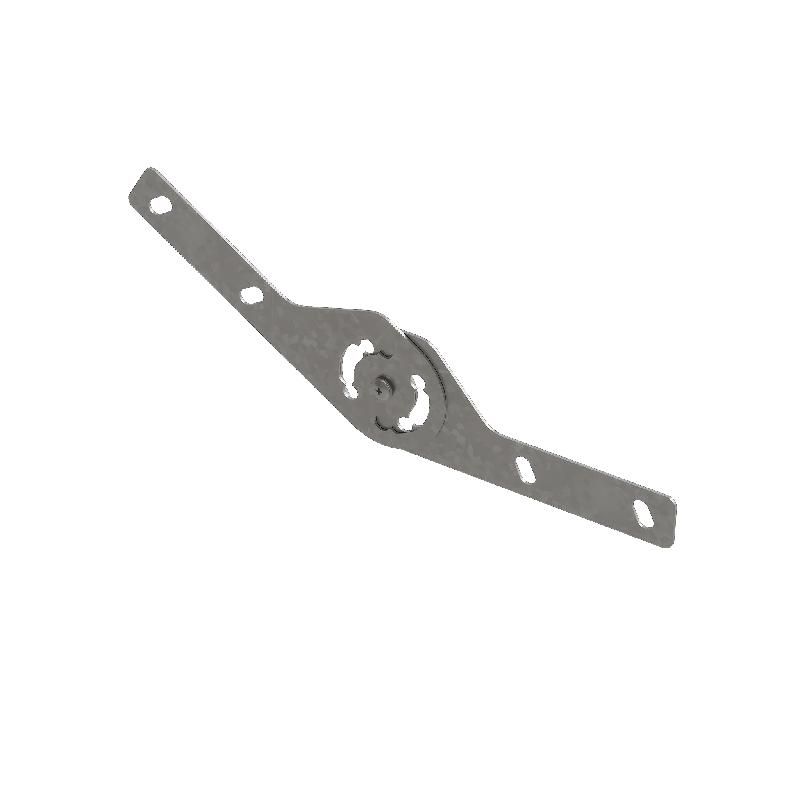

Комплект шарнирных соединителей для лестничного лотка H50 s:1,5 мм HD N - LO42166 КМ-Профиль

Комплект шарнирных соединителей для лестничного кабельного лотка H=50мм LSHS1 HD N КМ от СИСТЕМА КМ предназначен для изменения направления кабельной трассы в вертикальной плоскости, обеспечивая гибкую и надёжную сборку лотков с высотой борта 50 мм. Этот элемент применяется в условиях повышенной влажности, на открытом воздухе и в слабокоррозийной среде.

Назначение и область применения

Комплект шарнирных соединителей для лестничного кабельного лотка H=50мм LSHS1 HD N КМ позволяет изменить угол кабельной трассы на 90° в вертикаальной плоскости - например, при переходе с горизонтального участка на вертикальный столб или при спуске/подъёме по лестничному пролёту. Подходит для монтажа в промышленных цехах, жилых зданиях, торговых комплексах и на улице. Применяется в системах с лестничными лотками, где требуется сохранить целостность трассы при смене ориентации.

Технические характеристики

• Высота борта лотка: 50 мм
• Материал: оцинкованная сталь, покрытие по ГОСТ 9.307-89 (горячее цинкование)
• Устойчивость к коррозии: соответствует классу эксплуатации УХЛ2–УХЛ4 по ГОСТ 15150-69
• Количество элементов в комплекте: 2 пластины с отверстиями + крепёж (болты, гайки, шайбы)
• Артикул: lo42166
• Производитель: СИСТЕМА КМ / КМ-Профиль

Совместимость и монтаж

Комплект шарнирных соединителей для лестничного кабельного лотка H=50мм LSHS1 HD N КМ совместим только с лотками той же высоты борта - 50 мм. Для соединения двух лотков в вертикальном угле требуется установить два комплекта - один на каждом конце соединяемых участков. Монтаж выполняется болтовым соединением через предварительно просверленные отверстия. Не требует специальных инструментов - достаточно обычного ключа или отвёртки.

Безопасность и стандарты

• Цинковое покрытие соответствует ГОСТ 9.307-89 - защищает от коррозии даже при длительном воздействии влаги
• Эксплуатационная классификация по ГОСТ 15150-69 - допущено применение в условиях повышенной влажности, на открытом воздухе и в слабокоррозийной среде
• Не содержит токсичных материалов, безопасен для персонала при монтаже и эксплуатации

Преимущества

• Горячеоцинкованное покрытие увеличивает срок службы в агрессивных средах
• Стандартные размеры обеспечивают точную совместимость с лотками других производителей той же серии
• Простая сборка - не нужны сварочные работы или доработка деталей
• Поддерживает модульную систему кабельных трасс - легко масштабируется и адаптируется

Ограничения применения

• Не предназначены для использования в агрессивных химических средах (например, в кислотных или щелочных производствах)
• Не подходят для лотков с высотой борта отличной от 50 мм - возможна потеря герметичности и прочности соединения
• Рекомендовано избегать постоянного механического удара или вибраций выше нормы - может повредить резьбу крепёжа
• Не следует применять в местах с частым контактом с расплавленным металлом или открытым огнём

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в офисном здании
• Спуск кабелей от потолочного маршрута к этажным распределительным щитам
• Обход препятствий на производстве - например, трубопроводов или оборудования
• Монтаж кабельных трасс на фасадах зданий или в крытых двориках

Практические советы

• При монтаже всегда используйте два комплекта - один на входе, второй на выходе лотка, чтобы обеспечить равномерную нагрузку
• Проверьте соответствие посадочного профиля лотка - внутренняя ширина должна точно совпадать с конструкцией соединителя
• После монтажа затяните все болты до упора, но без перегрузки - это предотвратит деформацию пластины
• При использовании на улице рекомендуется периодически осматривать места соединений на предмет коррозии - особенно после зимних условий
• Запасные комплекты лучше хранить в сухом месте - даже оцинкованная сталь может терять защитные свойства при долгом контакте с влагой
