Комплект соединительный BER38-4 для реверсивных контакторов | 1SBN082311R1000 ABB

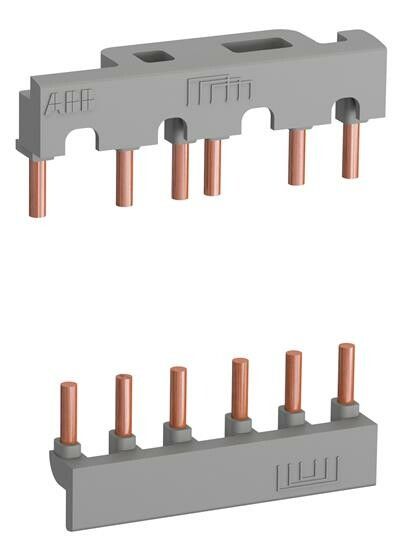

Комплект соединительный для реверсивных контакторов BER38-4 от ABB предназначен для быстрого и надёжного подключения трёхполюсных контакторов серии AF в системах автоматического управления электродвигателями. Артикул 1sbn082311r1000 обеспечивает совместимость с контактными группами BER38-4, упрощая замену и обслуживание.

Назначение и область применения

Комплект соединительный для реверсивных контакторов BER38-4 используется исключительно для механического и электрического соединения двух реверсивных контакторов типа BER38-4. Он позволяет реализовать функцию изменения направления вращения электродвигателя без внешней проводки между контактами. Применяется в системах управления насосами, вентиляторами, конвейерами и другим оборудованием, где требуется частое переключение направления работы двигателя.

Технические характеристики

• Номинальный ток: 38 А - выдерживает постоянную рабочую нагрузку до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до этой величины;
• Количество полюсов: 3 - соответствует трёхфазным цепям; каждый полюс изолирован и работает автономно;
• Способ монтажа: втычной - комплект фиксируется прямо на выводах контакторов без инструментов;
• Материал корпуса: пластик - легкий, химически стойкий, не проводящий ток;
• Степень защиты IP00 - не имеет защиты от пыли и воды, применяется только внутри закрытых щитов;
• Климатическое исполнение УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью;
• Цвет: светло-серый - стандартизированный цвет для изделий ABB, обеспечивающий узнаваемость;
• Соответствие нормативному документу: ТР ТС 004/2011 - сертифицирован для рынков ЕАЭС.

Совместимость и монтаж

Комплект соединительный для реверсивных контакторов BER38-4 совместим только с контактными модулями BER38-4 серии AF от ABB. Монтаж выполняется путём плотного введения штекеров комплекта в выходные клеммы обоих контакторов. Соединение происходит за счёт жесткой механической фиксации - никаких болтов или зажимов не требуются. Перед установкой необходимо убедиться, что питание полностью отключено. После сборки проверьте отсутствие люфта и правильность положения всех полюсов.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 о безопасности низковольтного оборудования. Однако степень защиты IP00 обязывает использовать комплект исключительно во внутренних электрошкафах с классом защиты не ниже IP54. Нельзя применять в условиях открытого доступа, сырости или наличия металлической пыли.

Преимущества

• Значительно снижает время монтажа и демонтажа по сравнению с ручной проводкой;
• Обеспечивает гарантированную электрическую целостность соединений благодаря заводской точности изготовления;
• Исключает человеческий фактор при подключении - все контакты предварительно протестированы;
• Не требует дополнительных расходных материалов - ни изоляционных трубок, ни кабельных колец.

Ограничения применения

• Подходит только для контакторов BER38-4 - несовместим с другими типами или брендами;
• Не предназначена для эксплуатации вне электрических шкафов из-за отсутствия защиты IP00;
• Не рекомендовано использование в средах с высокими уровнями вибраций без дополнительной фиксации шкафа;
• Не следует применять при длительном превышении номинального тока 38 А - возможен нагрев и деформация контактов.

Примеры использования

• Автоматические линии производства с двунаправленными перемещениями (конвейеры с обратным ходом);
• Грузовые лифты и подъёмники с управляемым опусканием и поднятием;
• Фрезерные и сверлильные станки, требующие реверса шпинделя;
• Вентиляционные системы с режимом противопожарной вытяжки и обычной работы.

Практические советы

• Перед установкой всегда проверяйте соответствие номера контактора - он должен быть именно BER38-4, а не BER38-6 или другой вариант;
• При замене одного из контакторов обязательно используйте новый комплект - старые элементы могут иметь износ контактов;
• Не затягивайте и не усиливают соединение руками - втычной механизм сам фиксируется при полном входе;
• Проверяйте наличие свободного места вокруг контакторов - комплект занимает около 30–40 мм глубины от передней грани устройства;
• Для удобства диагностики пометьте место установки - так проще найти проблему при отказе реверса.
